Почему разрушается эластомерная вставка муфты: несоосность, перегрузка и температура

Эластомерная вставка муфты является изнашиваемым элементом, но её быстрый или повторяющийся отказ нельзя автоматически считать нормальным расходом.

Если новая вставка за короткое время снова трескается, крошится, сминается или теряет часть лепестков, причина часто находится не в самом эластомере, а в приводе.

Наиболее частые направления проверки:

угловая или параллельная несоосность валов;
неправильная монтажная длина или положение полумуфт;
слишком высокий крутящий момент;
ударные пуски и заклинивания;
повышенная температура;
неподходящий тип или материал эластомерного элемента;
повреждение металлических полумуфт;
люфт подшипников и биение валов;
изменение соосности оборудования после монтажа.

Правильная диагностика начинается не с заказа очередной вставки, а с анализа того, как именно разрушился старый элемент.

Разберём, почему изнашиваются эластомерные элементы муфт, какие повреждения характерны для разных неисправностей и что следует измерить до установки новой детали.

Кратко: почему рвётся вставка муфты

Что видно на вставке	Что проверять в первую очередь
Одна сторона заметно изношена сильнее	Угловую и параллельную несоосность
Износ сосредоточен на внутренних или наружных торцах элемента	Монтажную длину и взаимное положение полумуфт
Лепестки сильно смяты или оторваны	Перегрузку, ударный момент, заклинивание ведомого механизма
Материал стал твёрдым и покрылся мелкими трещинами	Температуру, старение, рабочую среду
Эластомер размягчился, набух или изменил форму	Совместимость материала с маслами, химическими веществами и температурой
Повреждение повторяется после каждой замены	Центровку, полумуфты, подшипники, нагрузку и монтаж
Появился сильный люфт или стук	Степень износа вставки и состояние металлических рабочих поверхностей
Есть следы контакта металла с металлом	Полное разрушение элемента и повреждение полумуфт

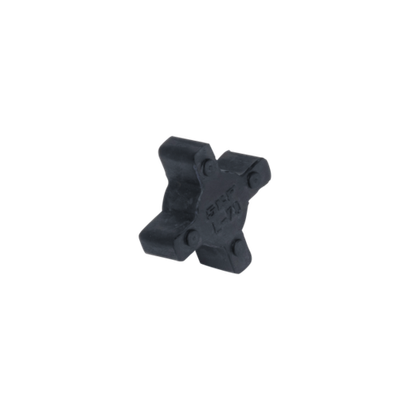

Что такое эластомерная вставка муфты

Гибкая муфта соединяет ведущий и ведомый валы и передаёт между ними крутящий момент.

В эластомерных конструкциях часть нагрузки передаётся через упругий элемент.

В зависимости от типа муфты его называют:

эластомерной вставкой;
упругим элементом;
звёздочкой муфты;
кулачковой вставкой;
spider;
эластомерным элементом.

Упругий материал позволяет муфте:

передавать крутящий момент;
смягчать умеренные ударные нагрузки;
гасить часть вибрации;
компенсировать ограниченные монтажные и рабочие смещения валов.

Но способность муфты компенсировать смещение не означает, что центровкой оборудования можно пренебречь.

Для каких муфт применима эта диагностика

Общие причины — несоосность, перегрузка, температура, старение материала и неправильная установка — характерны для многих конструкций эластомерных муфт.

Однако конкретный рисунок износа, допустимые смещения, монтажные размеры и свойства материала зависят от конструкции.

Особенно хорошо описанная ниже логика подходит для кулачковых муфт, в которых эластомерный элемент расположен между металлическими рабочими выступами полумуфт.

К ним относятся, в частности, SKF Jaw и некоторые другие типы эластомерных муфт.

Для SKF FRC используется другая форма упругого элемента, поэтому конкретные монтажные размеры и допустимые смещения необходимо брать из документации соответствующей серии.

Причина №1: несоосность валов

Несоосность — одна из первых причин, которую стоит исключить при ускоренном износе вставки.

Муфта действительно способна компенсировать определённые отклонения, но при постоянной несоосности эластомер получает дополнительную циклическую деформацию при вращении.

Это увеличивает:

механическую нагрузку;
локальное сжатие;
внутреннее тепловыделение;
усталость материала.

При длительной эксплуатации результатом могут стать трещины, смятие и разрушение элемента.

Параллельная несоосность

Оси ведущего и ведомого валов остаются параллельными, но не совпадают.

Эластомер вынужден постоянно компенсировать радиальное смещение.

Возможные признаки:

неравномерное сжатие рабочих поверхностей;
износ преимущественно с одной стороны;
повторяемый рисунок повреждения на нескольких лепестках;
повышенная температура элемента.

Угловая несоосность

Оси валов находятся под углом друг к другу.

При вращении разные участки эластомера циклически испытывают различную деформацию.

Такой режим также способен создавать локальный неравномерный износ.

Допустимая несоосность — это не цель для центровки

Это важный практический момент.

Производитель может указывать максимальную допустимую несоосность муфты. Но это не означает, что при монтаже оборудование желательно специально выставлять около предельного значения.

Чем меньше остаточная несоосность после корректной центровки, тем меньше дополнительная циклическая нагрузка приходится на упругий элемент и соседние узлы.

Например, для стандартных элементов SKF Jaw производитель указывает допустимую угловую несоосность до 1° для nitrile и urethane и до 0,5° для Hytrel, а параллельную — 0,38 мм.

Эти цифры относятся именно к соответствующей серии SKF Jaw и не являются универсальными значениями для любой эластомерной муфты.

Причина №2: неправильное положение полумуфт

Даже идеально соосные валы не гарантируют правильную работу муфты, если её половины установлены неправильно по оси.

У конкретной конструкции есть определённая монтажная длина.

Если полумуфты находятся:

слишком близко друг к другу;
слишком далеко друг от друга;
не в положении, предусмотренном конструкцией,

упругий элемент может нагружаться неправильно.

В результате появляются локальное сжатие, торцевой износ или неправильное распределение нагрузки.

Неправильный зазор между полумуфтами: как выглядит повреждение

Для разных конструкций правильнее говорить не о произвольном «зазоре», а о предусмотренной производителем монтажной или собранной длине.

Признаками неправильного осевого положения могут быть:

износ торцевых частей эластомера;
одинаковые следы по внутреннему или наружному краю нескольких лепестков;
сильное предварительное сжатие элемента;
нехарактерная деформация при сборке;
быстрый повторный отказ после замены.

Универсального монтажного размера для всех муфт не существует.

Правильную длину необходимо проверять по конкретной серии и типоразмеру.

В инструкции SKF для Jaw и FRC после соединения половин отдельно требуется проверить правильность собранной длины муфты.

Причина №3: перегрузка по крутящему моменту

Если фактический момент выше расчётной способности муфты, эластомер начинает испытывать чрезмерное сжатие и деформацию.

Причина может находиться как в первоначальном подборе, так и в изменившихся условиях эксплуатации.

Например:

муфта выбрана только по диаметру вала;
мощность привода была увеличена;
оборудование стало работать с большей технологической нагрузкой;
увеличилось количество пусков;
ведомый механизм периодически заклинивает;
режим стал более ударным.

Поэтому совпадение посадочного диаметра ещё не означает, что муфта подходит по нагрузочной способности.

Почему муфту нельзя подбирать только по мощности двигателя

При подборе необходимо учитывать не только номинальную мощность, но и:

частоту вращения;
крутящий момент;
характер ведомой машины;
пуски и остановки;
ударность нагрузки;
продолжительность работы;
коэффициент эксплуатации.

В документации SKF при подборе муфт нормальная рабочая мощность умножается на service factor, зависящий от характера нагрузки.

То есть одна и та же мощность электродвигателя может потребовать муфты разного размера для центробежного насоса и, например, оборудования с выраженными ударными нагрузками.

Причина №4: ударные нагрузки и заклинивание

Эластомерные муфты способны смягчать умеренные ударные нагрузки.

Но это не означает, что вставка должна без последствий переносить любое кратковременное превышение момента.

Опасные сценарии:

резкий пуск механизма с высокой инерцией;
блокировка конвейера;
заклинивание насоса;
попадание постороннего предмета;
резкий реверс;
частые тяжёлые пуски.

При таком отказе вставка может разрушиться значительно быстрее, чем при обычном постепенном износе.

Как выглядит разрушение от перегрузки

Возможные признаки:

сильно смятые рабочие поверхности;
оторванные участки;
разрушение нескольких лепестков;
свежие поверхности разрыва;
деформация всего элемента;
следы ударного контакта металлических деталей.

Но по одному виду вставки нельзя всегда точно отличить перегрузку от сочетания перегрузки и несоосности.

Поэтому необходимо сопоставлять повреждение с историей работы машины.

Причина №5: высокая температура

Эластомер чувствителен к температуре.

При этом температура вставки определяется не только температурой воздуха.

Источниками нагрева могут быть:

электродвигатель;
редуктор;
насос или компрессор;
горячий технологический процесс;
плохая вентиляция защитного кожуха;
избыточная циклическая деформация самой вставки.

При несоосности или перегрузке часть механической энергии дополнительно рассеивается в эластомере, что может увеличивать его собственный нагрев.

Как выглядит тепловое старение вставки

В зависимости от материала возможны:

затвердевание;
потеря эластичности;
поверхностные трещины;
изменение формы;
размягчение;
ускоренный усталостный износ.

Поэтому температуру стоит измерять после выхода оборудования на нормальный рабочий режим, а не оценивать рукой сразу после запуска.

Какая температура допустима для вставок SKF Jaw

Для разных материалов SKF Jaw диапазон отличается:

Материал	Диапазон температуры SKF	Коэффициент мощности
Nitrile	от −40 до +100 °C	1
Urethane	от −35 до +70 °C	1,5
Hytrel	от −50 до +120 °C	3

При этом более высокая нагрузочная способность не означает, что материал автоматически лучше для любой задачи.

Например, SKF указывает для Hytrel меньшую допустимую угловую несоосность, чем для nitrile и urethane.

Поэтому материал необходимо выбирать как часть всей системы, а не только по температуре или твёрдости.

Причина №6: неподходящий материал вставки

Внешне похожие эластомерные элементы могут существенно отличаться по свойствам.

Материал определяет:

температурный диапазон;
нагрузочную способность;
жёсткость;
способность демпфировать вибрацию;
допустимые смещения;
стойкость к рабочей среде.

Поэтому заменять элемент другим только потому, что он подходит по размеру или похож по цвету, неправильно.

Причина №7: воздействие масла, химии и окружающей среды

Эластомер может контактировать с:

маслом из редуктора;
гидравлической жидкостью;
охлаждающими составами;
растворителями;
моющими веществами;
озоном;
технологическими химическими продуктами.

Совместимость зависит от конкретного материала.

Неподходящая среда способна вызвать:

набухание;
размягчение;
усадку;
потерю прочности;
изменение эластичности;
растрескивание.

Если вставка после непродолжительной эксплуатации заметно изменила размер, форму или твёрдость, нужно проверить именно совместимость материала со средой.

Причина №8: повреждены металлические полумуфты

При обслуживании иногда меняют только дешёвый расходный элемент и не осматривают металлическую часть.

Это ошибка.

На рабочих поверхностях полумуфт могут появляться:

выработка;
деформация;
острые края;
задиры;
следы ударов;
металлические заусенцы.

Новая вставка начинает работать уже по повреждённой поверхности и может быстро повторить отказ старой.

Почему нельзя долго работать после разрушения вставки

В некоторых конструкциях после разрушения эластомера металлические элементы способны войти в контакт и привод продолжит вращаться.

Это не означает, что эксплуатацию можно продолжать.

Контакт металла с металлом способен привести к:

сильному стуку;
росту ударных нагрузок;
повреждению кулачков;
повреждению ступиц;
повреждению шпонки;
росту нагрузки на подшипники и валы.

В итоге дешёвый сменный элемент может превратиться в значительно более дорогой ремонт привода.

Причина №9: люфт подшипников или биение валов

Правильная центровка на остановленной машине не поможет, если вал в работе меняет положение.

Причинами могут быть:

износ подшипников;
неправильная посадка;
радиальный люфт;
биение вала;
ослабление ступицы;
проблемы со шпонкой.

В таком случае вставка постоянно работает с изменяющейся геометрией.

Особенно подозрителен сценарий, при котором центрировку выполнили правильно, но после запуска снова появляется неравномерный износ.

Причина №10: изменение положения оборудования после центровки

Есть две причины, которые стоит учитывать при повторных отказах, но которые требуют отдельной глубокой диагностики:

soft foot — неправильное прилегание опор машины к основанию;
тепловое перемещение — изменение взаимного положения валов после прогрева оборудования.

При soft foot затяжка крепёжных болтов может изменить положение корпуса и нарушить ранее выполненную центровку.

При нагреве двигатель, насос, редуктор и их опоры расширяются неодинаково, поэтому положение осей в рабочем режиме может отличаться от холодного состояния.

Если вставка продолжает разрушаться после качественной холодной центровки, эти факторы необходимо проверить отдельно.

Почему новая вставка муфты снова быстро разрушается

Повторный одинаковый отказ — один из самых важных диагностических признаков.

Если новая вставка получает почти такое же повреждение, как предыдущая, следует искать устойчивую первопричину.

Например:

несоосность → новая вставка → тот же односторонний износ;

повреждённый кулачок → новая вставка → повреждение снова возникает в том же месте;

перегрузка → новая вставка → снова смяты или оборваны лепестки;

перегрев → новая вставка → снова затвердевание и трещины.

Последовательная установка новых элементов без устранения причины увеличивает затраты, но не повышает надёжность оборудования.

Как определить причину по виду повреждённой вставки

Вид повреждения	Что это может означать	Что проверить
Равномерный постепенный износ	Нормальная эксплуатационная наработка	Возраст элемента и величину люфта
Одна сторона сжата сильнее	Несоосность	Угловое и параллельное смещение
Износ на торцах элемента	Неправильное осевое положение полумуфт	Монтажную длину
Все рабочие грани сильно смяты	Перегрузка	Расчётный и фактический момент
Лепесток или несколько лепестков оторваны	Ударная перегрузка или заклинивание	Историю пусков и работу ведомой машины
Повреждение постоянно возникает в одном месте	Дефект металлической детали	Кулачки и ступицы
Материал затвердел и потрескался	Температура или старение среды	Рабочую температуру и материал
Материал набух или размягчился	Химическое воздействие	Совместимость с окружающей средой
Есть металлическая пыль и следы ударов	Работа после разрушения вставки	Состояние обеих полумуфт
Новый элемент быстро повторил старое повреждение	Не устранена системная причина	Весь привод

Рисунок износа помогает определить направление поиска, но не должен использоваться как единственное доказательство.

Что измерить при повторном разрушении вставки

Визуального осмотра недостаточно. Если элемент отказал преждевременно, полезно перейти от предположений к измерениям.

Что измерить или проверить	Что позволяет определить
Угловую несоосность валов	Есть ли перекос осей
Параллельное смещение	Совпадают ли центровые линии валов
Монтажную длину муфты	Правильно ли установлены полумуфты по оси
Радиальное биение и люфт валов	Состояние подшипников и посадок
Рабочую температуру в зоне муфты	Есть ли тепловая перегрузка
Ток и нагрузку двигателя	Есть ли длительная механическая перегрузка
Характер пуска и остановки	Есть ли кратковременные ударные моменты
Состояние металлических кулачков	Может ли новая вставка повреждаться самой муфтой
Положение опор после затяжки	Есть ли soft foot
Соосность в рабочем температурном режиме	Есть ли значительное тепловое смещение

Как проверить соосность муфты

В инструкциях SKF для Jaw и FRC предусмотрена проверка как угловой, так и параллельной несоосности после установки.

Для грубой механической проверки могут использоваться линейка, щупы и измерение собранной длины.

Для промышленного оборудования, где важны точность и повторяемость результата, удобнее использовать лазерные инструменты для центровки валов.

После перемещения двигателя или ведомого агрегата измерения следует повторить после окончательной затяжки креплений.

Нужно ли менять всю муфту или достаточно вставки

Если металлические детали находятся в хорошем состоянии, часто достаточно заменить только изношенный эластомерный элемент.

Но полумуфты необходимо осмотреть.

Полная замена может потребоваться, если обнаружены:

сильная выработка рабочих поверхностей;
трещины;
деформация;
разбитое отверстие;
повреждение шпоночного паза;
ненадёжная посадка на валу.

Новая вставка не исправляет повреждённую металлическую геометрию.

Можно ли поставить более жёсткую вставку

Более жёсткий или более нагрузочный эластомер не является универсальным способом увеличить ресурс.

Смена материала может изменить:

допустимый момент;
температурный диапазон;
жёсткость;
демпфирование;
допустимую несоосность.

Хороший пример — SKF Jaw: Hytrel имеет значительно более высокий power factor, чем nitrile, но одновременно допускает меньшую угловую несоосность.

Поэтому материал необходимо выбирать по условиям работы и документации конкретной муфты.

Нужно ли смазывать эластомерную вставку муфты

Для SKF Jaw и FRC регулярное смазывание самого эластомерного элемента не требуется.

Это одно из отличий таких конструкций от ряда металлических муфт, которым требуется специальная смазка.

Не следует наносить произвольную пластичную смазку или масло на вставку в надежде уменьшить износ, если это не предусмотрено производителем.

Кроме отсутствия пользы, рабочая жидкость может оказаться несовместимой с конкретным эластомером.

Как понять, что вставка уже изношена

До полного разрушения могут появиться:

трещины;
сильное смятие;
остаточная деформация;
увеличенный свободный ход;
стук при пуске или изменении нагрузки;
кусочки эластомера под защитным кожухом;
изменение твёрдости;
локальный перегрев.

При плановом обслуживании лучше обнаружить такой износ до того, как металлические части начнут контактировать между собой.

Почему изношенная муфта начинает стучать

По мере смятия и потери материала увеличивается угловой люфт между ведущей и ведомой половинами.

При пуске, остановке или изменении направления нагрузки этот свободный ход выбирается ударом.

Возможны:

щелчки;
стук;
удары при запуске;
удары при остановке.

Чем больше износ, тем сильнее динамические нагрузки на саму муфту и соседние детали.

Что делать после обнаружения разрушенной вставки

Перед работой привод необходимо безопасно остановить, обесточить и исключить случайный запуск.

Не выбрасывать старую вставку. Её состояние содержит диагностическую информацию.
Сфотографировать элемент до очистки. Желательно зафиксировать положение повреждений относительно ведущей и ведомой стороны.
Осмотреть обе полумуфты.
Проверить маркировку элемента.
Проверить собранную длину муфты.
Измерить угловую и параллельную несоосность.
Проверить люфт валов.
Проверить крепление оборудования.
Уточнить характер рабочей нагрузки.
Проверить рабочую температуру.
Только после определения причины устанавливать новый элемент.

Что нельзя делать при повторном износе вставки

Просто ставить новую вставку снова и снова

Если повреждение повторяется одинаково, почти наверняка сохраняется внешняя причина.

Считать гибкую муфту заменой центровке

Компенсационная способность существует для ограниченных отклонений, а не для постоянной работы плохо выставленных машин.

Ориентироваться только на цвет вставки

Цвет не является универсальным техническим стандартом между всеми производителями и сериями.

Считать максимальный момент нормальным рабочим моментом

Для SKF Jaw и FRC максимальные значения момента рассматриваются как кратковременная перегрузочная способность, например при пусковых режимах.

Игнорировать монтажную длину

Правильная центровка валов не компенсирует неправильное осевое положение полумуфт.

Оставлять повреждённые металлические поверхности

Они могут быстро испортить новый эластомерный элемент.

Практический алгоритм, если вставку муфты постоянно рвёт

Определите точную модель муфты и вставки.
Сохраните старую вставку для анализа.
Определите характер и симметрию повреждений.
Осмотрите кулачки или рабочие поверхности полумуфт.
Проверьте фиксацию ступиц на валах.
Проверьте монтажную длину.
Измерьте угловую несоосность.
Измерьте параллельное смещение.
Проверьте радиальное биение и люфт валов.
Проверьте состояние опор и креплений.
Уточните фактический режим нагрузки.
Проверьте наличие тяжёлых пусков и заклиниваний.
Измерьте рабочую температуру.
Проверьте совместимость материала со средой.
После устранения причины установите новый элемент.

Главное: разрушенная вставка — это симптом, а не диагноз

Состояние эластомера может дать очень полезную информацию о приводе.

Односторонний износ — повод измерить соосность.

Износ по торцам — проверить монтажную длину.

Смятые или оторванные лепестки — проверить крутящий момент и ударные нагрузки.

Затвердевание и трещины — проверить температуру и условия среды.

Набухание — проверить химическую совместимость.

Повторный одинаковый отказ — искать системную причину в приводе.

Именно поэтому при преждевременном разрушении вставки правильный ремонт заключается не в очередной замене расходника, а в устранении причины, которая его разрушает.

В каталоге IMS представлены муфты и комплектующие SKF, а для проверки и устранения несоосности — инструменты SKF для центровки валов.

Частые вопросы об износе вставки муфты

Почему рвётся вставка муфты?

Основные направления проверки — несоосность валов, неправильная монтажная длина, перегрузка, ударный момент, повышенная температура, неподходящий материал и повреждение металлических частей муфты.

Почему новая вставка муфты быстро разрушается?

Повторный быстрый отказ обычно означает, что не устранена первопричина: плохая центровка, неправильное положение полумуфт, перегрузка, повреждённые кулачки, люфт вала или неподходящие условия для материала вставки.

Почему вставка муфты стирается с одной стороны?

Односторонний износ является поводом проверить угловую и параллельную несоосность валов, а также биение и люфт.

Почему разбивает звёздочку муфты?

Причиной могут быть перегрузка, ударные пуски, заклинивание ведомого механизма, несоосность, неправильная монтажная длина или повреждение металлических кулачков.

Почему крошится резиновая вставка муфты?

Крошение и растрескивание могут быть связаны с температурным старением, чрезмерной циклической деформацией, неправильным материалом или воздействием рабочей среды.

Почему вставка муфты нагревается?

Нагрев может быть связан с температурой соседнего оборудования, перегрузкой, несоосностью или постоянной чрезмерной деформацией эластомера.

Почему вставка муфты набухла?

Выраженное изменение размера и размягчение материала являются поводом проверить химическую совместимость эластомера с маслом, охлаждающими и технологическими жидкостями.

Нужно ли центровать валы после замены вставки?

Если прежняя вставка разрушилась раньше ожидаемого, соосность следует проверить обязательно. Новая вставка сама по себе не устраняет геометрическую проблему.

Какой зазор должен быть между полумуфтами?

Универсального значения нет. Требуемая собранная длина или монтажное расстояние зависит от серии и типоразмера муфты и должно проверяться по документации производителя.

Можно ли поставить более твёрдую вставку?

Только если такой материал предусмотрен для конкретной муфты и соответствует нагрузке, температуре и допустимым смещениям. Более жёсткий элемент не является универсальным способом устранить преждевременный износ.

Нужно ли смазывать эластомерную вставку?

Для SKF Jaw и FRC регулярное смазывание упругого элемента не требуется. Использовать произвольную смазку без рекомендации изготовителя не следует.

Можно ли продолжать работать с повреждённой вставкой?

Продолжительная эксплуатация нежелательна. По мере разрушения растут люфт и ударные нагрузки, а при полном отказе элемента возможно повреждение металлических частей муфты и соседних компонентов.

Как понять, что вставку пора менять?

Признаками являются трещины, отсутствующие части, сильное смятие, заметный люфт, неравномерный износ, изменение твёрдости, набухание или следы перегрева.
