Как измерить длину клинового ремня: Li, Ld/Lp и La
Чтобы определить длину клинового ремня для замены, сначала прочитайте маркировку, затем установите, какая длина в ней указана: внутренняя Li, расчётная Ld/Lp или наружная La. Если надпись не сохранилась, измерьте доступный контур снятого ремня, запишите способ измерения и уточните номинальный размер по документации производителя. Одного числа без обозначения длины недостаточно для заказа.
Например, запись «ремень 2000 мм» не объясняет, где получен этот размер. Наружная окружность, внутренняя окружность и длина по расчётной линии относятся к одному ремню, но имеют разные значения. В статье разберём, как выполнить измерение рулеткой, что можно узнать измерителем ремней и какие данные передать поставщику.

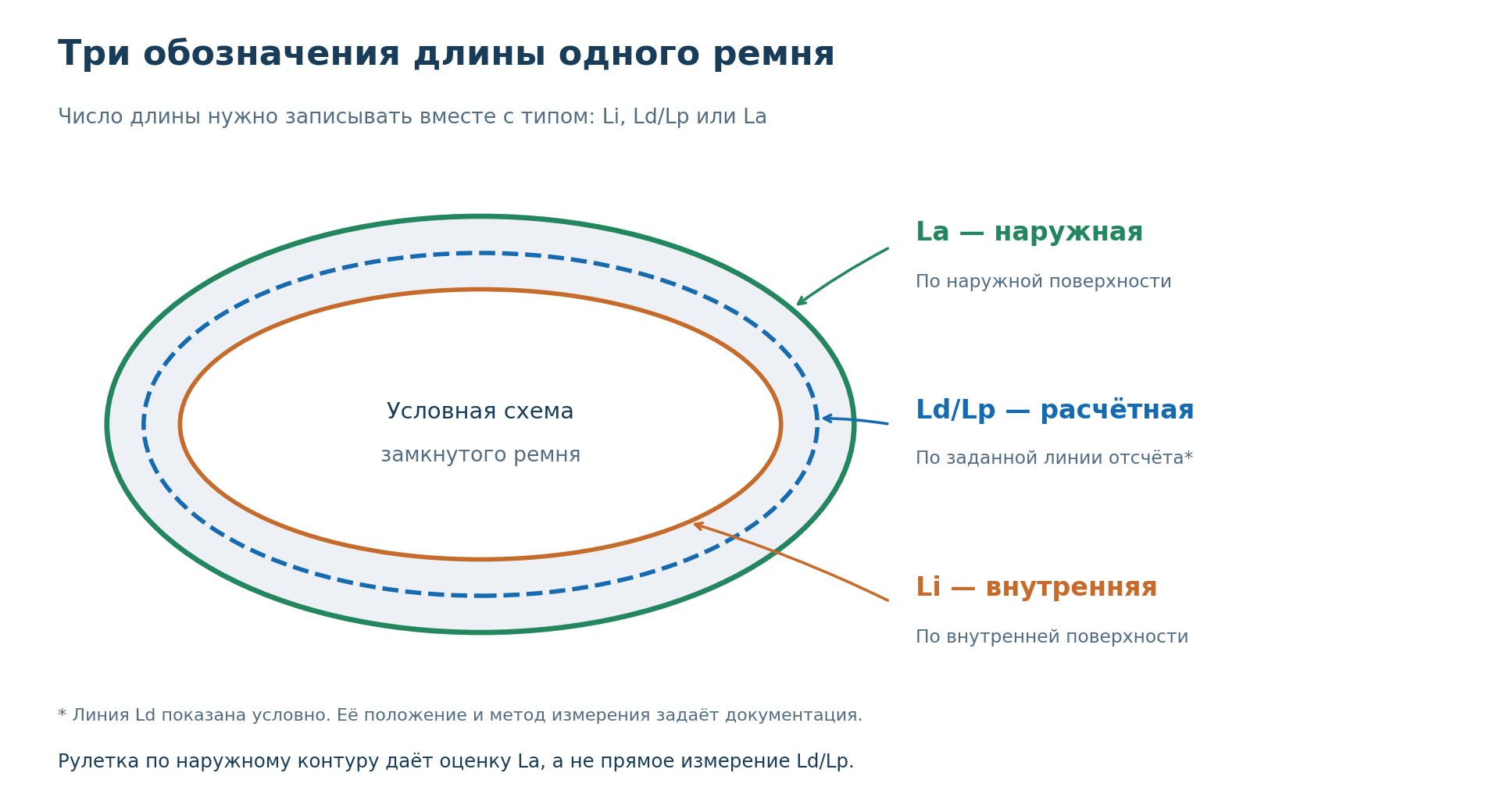

Li, Ld/Lp и La: какую длину ремня измеряют
| Обозначение | Что означает | Как использовать |
|---|---|---|
| Li | Внутренняя длина — по внутреннему контуру ремня | Записывать отдельно от наружного измерения; проверить, использует ли её маркировка этой серии |
| La | Наружная длина — по внешнему контуру, со стороны спинки | Удобна для предварительного измерения гибкой лентой; не переносить полученное число в маркировку без проверки |
| Ld | Длина по принятой линии отсчёта, определяемой системой расчётных диаметров измерительных шкивов | Определять по каталогу или предусмотренной измерительной методике |
| Lp | Обозначение pitch length — длины по шаговой линии; в документации встречается как обозначение, связанное с расчётной длиной | Проверять смысл поля именно у выбранного производителя |
В ISO 1081 термин Ld относится к измерению на специальных шкивах при заданном натяжении; в примечании указано прежнее обозначение Lp. Это объясняет, почему в каталогах можно встретить разные буквы. Однако нельзя автоматически считать равными любые поля Ld, Lp, Lw и Le в документации разных семейств ремней: сравнивают определения и применяемую систему размеров.
Длина ремня — это длина замкнутого контура, а не диаметр кольца и не расстояние между его крайними точками. Форма свободно лежащей петли может меняться, поэтому измерение «от края до края» не определяет её окружность.
Сначала проверьте маркировку клинового ремня
До измерения перепишите всю надпись и сделайте фотографию. Сохраните бренд, буквенный профиль, числа, суффиксы и обозначение длины, если оно есть. Не отбрасывайте дополнительные символы: они могут различать исполнения одной размерной группы.
Полезный порядок проверки:
- Найдите обозначение в каталоге производителя или в документации оборудования.
- Уточните единицы: миллиметры, дюймы либо условный код типоразмера.
- Посмотрите, к какой длине относится число: Li, Ld/Lp, La или другой системе.
- Сравните профиль и конструкцию ремня с образцом.
- Сохраните найденную карточку или технический лист вместе с заявкой.
Для примера, в характеристиках SKF PHG SPA2000 на нашем сайте указана длина Lp 2000 мм. Это не утверждение, что его наружный контур при измерении рулеткой равен 2000 мм. У SKF PHG A50 указаны Li 1270 мм и Lp 1300 мм: два значения описывают один типоразмер, а не два разных ремня. Подробные характеристики конкретных изделий остаются в каталоге ремней.
Как измерить длину клинового ремня без читаемой маркировки
Шаг 1. Подготовьте образец и инструменты
Если ремень установлен, остановите оборудование и исключите случайный пуск по процедуре предприятия. Снимите ремень разрешённым способом. Для измерения подготовьте гибкую мерную ленту, ровную поверхность, маркер, штангенциркуль и лист для записи. Не растягивайте образец ради совпадения с ожидаемым размером.
Сразу подпишите, что измеряется: «La по наружному контуру, предварительно» или «Li по шкале измерителя». Такая запись полезнее, чем «длина 2018» без единиц и метода.
Шаг 2. Измерьте наружный контур La
Для целого ремня без читаемой надписи наружное измерение удобно использовать как исходный ориентир:
- Расположите ремень без перекручивания, сохраняя доступ к спинке по всей окружности.
- Нанесите небольшую метку на спинку — это начало и конец отсчёта.
- Проведите гибкую ленту вдоль наружной поверхности по одному замкнутому контуру до метки.
- Следите, чтобы лента прилегала к спинке и не срезала криволинейные участки. Не ведите её по боковой грани.
- Снимите ленту, повторите измерение и запишите оба результата.
Если результаты заметно различаются, повторно проверьте положение ленты, отсутствие перекручивания и точку отсчёта. Не выбирайте результат, который случайно совпал с размером из каталога. Рулетка даёт практическую оценку наружной длины, а не подтверждение заводского допуска.
Шаг 3. При необходимости определите внутреннюю длину Li
Внутренний контур можно предварительно оценить гибкой лентой, удерживая её у внутренней поверхности по всей петле. Этот способ сложнее: лента может отходить от поверхности или менять траекторию. Если уверенно проследить контур не получается, не обозначайте результат как точное Li.
Для регулярного подбора удобнее специальный измеритель ремней. Перед работой проверьте, какую длину показывает его шкала и для каких профилей он предназначен. У измерителя Gates, описанного в руководстве по обслуживанию, считывается Li, а номинальный размер определяется по таблице пересчёта. Производитель отдельно отмечает, что такая оценка не предназначена для проверки точной длины и её допуска.
Для ремня с формованными выемками не ведите ленту последовательно по каждой впадине и вершине: длина такого рельефного пути не является автоматически каталоговым Li. Применяйте предназначенное для этого исполнения приспособление и его методику.
Шаг 4. Уточните профиль и исполнение
Измерьте верхнюю ширину и высоту поперечного сечения, не сдавливая резину штангенциркулем. Сохраните фотографию сечения. Эти размеры помогают проверить предполагаемый профиль, но длину они не заменяют.
Одинаковая ширина не означает одинаковый профиль. Например, у классического A и узкого SPA верхняя ширина близка, а высота различается. Поэтому запись «ширина 13 мм» оставляет неоднозначность. Также отметьте, ремень одиночный или объединённый, обёрнутый или с открытыми боковыми гранями, есть ли формованные выемки. Здесь задача — идентифицировать образец, а не выбрать другой тип передачи.
Шаг 5. Отделите измеренный размер от номинального
Укажите два поля: «что измерено на образце» и «какой размер подтверждён для заказа». Это позволяет сохранить исходные данные и не выдавать приблизительный замер за маркировку нового изделия.
Использованный ремень может отличаться от нового по геометрии. По измерению образца нельзя назначать универсальную поправку «минус 1%» или всегда выбирать ближайший меньший размер. Подтвердите номинал по сохранившейся маркировке, документации привода, каталогу и доступному диапазону регулировки установки.
Как перевести La в Ld или Li: пример пересчёта
Пересчёт выполняют по таблице конкретного производителя, серии и профиля. Для наглядности приведём два исполнения из руководства Gates. Приближённые отношения ниже относятся к указанным сериям; применять их как универсальную таблицу для SKF и других марок нельзя.
| Пример серии и профиля Gates | Связь наружной и расчётной длины | Связь внутренней и расчётной длины |
|---|---|---|
| Super HC, SPA, обёрнутый | La ≈ Ld + 18 мм | Ld ≈ Li + 45 мм |
| Super HC MN, SPA-MN | La ≈ Ld + 15 мм | Ld ≈ Li + 45 мм |
Даже у близких профилей двух исполнений наружная поправка различается. Поэтому способ «из наружной длины любого ремня вычесть 18 мм» даёт ошибку уже внутри этой небольшой таблицы.
Учебный пример для обёрнутого Gates Super HC SPA
Предположим, что серия и профиль подтверждены, а предварительно измеренная наружная длина составляет около 2018 мм. По соответствующей строке таблицы:
- Ld ≈ 2018 − 18 = 2000 мм;
- Li ≈ 2000 − 45 = 1955 мм.
В записи результата нужно сохранить происхождение чисел: «La около 2018 мм — измерено; Ld около 2000 мм — рассчитано по таблице Gates Super HC SPA; номинал требует сверки по каталогу». После подтверждения номинала можно оформить размер для заказа.
Знак ≈ означает приближённую связь, а не точность до миллиметра. Этот учебный расчёт не подтверждает взаимозаменяемость с любой другой серией, даже если у неё тоже есть обозначение SPA 2000.
Можно ли измерить Ld/Lp непосредственно
Да, предусмотренной измерительной установкой. В системе Ld ремень располагают на двух одинаковых измерительных шкивах соответствующей геометрии, прикладывают заданное усилие и измеряют межосевое расстояние. Для такой схемы длина определяется как:
Ld = 2C + πdd
где C — межосевое расстояние, dd — расчётный диаметр одного измерительного шкива. Эта формула относится к двум одинаковым измерительным шкивам, а не к любой рабочей передаче.
При замене на предприятии обычно удобнее получить подтверждённый номинал из документации, чем собирать такую установку. Произвольные шкивы и натяжение «от руки» не обеспечивают предусмотренных условий измерения.
Что указать в спецификации клинового ремня для замены
Заявка должна позволять проверить изделие без догадок. Используйте следующую структуру:
| Поле | Что записать |
|---|---|
| Маркировка и бренд | Полная надпись, включая суффиксы; приложить фото |
| Профиль | Подтверждённое обозначение либо измеренные ширина и высота с пометкой «требует определения» |
| Длина для заказа | Число, единицы и тип длины: например, Ld 2000 мм |
| Данные образца | Фактический замер, метод и его предварительный статус |
| Исполнение | Одиночный или объединённый ремень; конструктивные особенности, которые удалось установить |
| Количество | Число ремней; для объединённого изделия — число соединённых ручьёв и количество изделий |
| Основание подбора | Документация оборудования, технический лист или подтверждённая маркировка |
| Неопределённые параметры | Перечислить отдельно, не заполнять предполагаемые значения как подтверждённые |
Пример готовой заявки при читаемой маркировке
Просим подобрать замену ремня SKF PHG A50. По карточке изделия: профиль A, внутренняя длина Li 1270 мм, длина Lp 1300 мм. Исполнение — одиночный обёрнутый клиновой ремень. Количество — 2 шт. Фото маркировки и документация оборудования приложены. При предложении аналога просим подтвердить соответствие профиля, длины и исполнения.
Количество в этом примере условное. Если маркировка неизвестна, замените её описанием образца и предварительными измерениями. Не называйте предполагаемый артикул установленным фактом.
Ошибки при определении длины ремня
| Ошибка | Как исправить запись или измерение |
|---|---|
| Измерить La и записать это число как Ld | Сохранить тип измерения и выполнить пересчёт по подходящей таблице |
| Измерить сложенную петлю и просто удвоить расстояние между краями | Измерить полный контур: изгибы на концах не исчезают при складывании |
| Принять число в коде за миллиметры | Проверить систему маркировки, включая дюймовые обозначения |
| Выбрать профиль только по ширине | Проверить высоту, маркировку и исполнение |
| Использовать поправку другой серии | Сопоставить бренд, семейство, профиль и тип длины |
| Округлить замер до удобного типоразмера без проверки | Разделить исходный замер и подтверждённый номинал |
Если ремень изнашивается с одной стороны, это отдельная задача диагностики привода. Её причины разобраны в статье «Клиновой ремень изнашивается с одной стороны». Определение длины не заменяет проверку состояния передачи.
Частые вопросы об измерении длины клинового ремня
Li и La — это разные размеры одного ремня?
Да. Li относится к внутреннему контуру, La — к наружному. Их нельзя сравнивать как одинаковые значения или использовать вместо друг друга без соответствующего пересчёта.
Можно ли заказать ремень только по измеренной длине?
Этого недостаточно. Нужны как минимум профиль, тип длины и исполнение. Если данных мало, передайте образец или фотографии и укажите, какие размеры предварительные.
Что делать, если ремень порван?
Сохраните все части и маркировку. Сопоставление частей может дать грубый ориентир по длине, но при потере материала или деформации точный номинал не восстанавливается одним измерением. Основой подбора должны стать документация привода и подтверждение размера.
Как определить длину, если старого ремня нет?
Сначала найдите спецификацию оборудования. Если её нет, для расчёта понадобятся профиль канавок, соответствующие расчётные диаметры шкивов, межосевое расстояние, схема передачи и диапазон регулировки. Наружные диаметры шкивов нельзя автоматически считать расчётными. Подбор по одному расстоянию между валами неполон.
Можно ли измерить ремень, не снимая его?
Маркировку можно сфотографировать на остановленном и безопасно подготовленном приводе. Для предварительного измерения полного контура снятый образец удобнее. Измерение участка между шкивами не даёт длину всего ремня.
Почему два ремня с одинаковым числом могут отличаться?
Число может относиться к разным длинам и единицам. Также могут различаться профиль и конструкция. Сравнивайте полное обозначение и технические параметры, а не только цифры.
Как перейти от измерения к заказу
Соберите маркировку, фото, профиль, длину с обозначением Li/Ld/Lp/La и количество. Подтверждённые позиции ищите в разделе «Ремни». Конкретные размеры, цена и условия поставки приведены в карточках товаров; если номинал не установлен, сначала требуется его уточнение.
