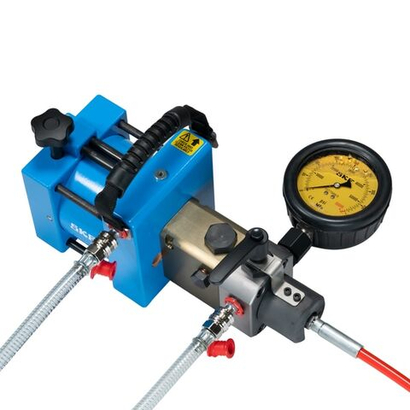

SKF THAP 400E — пневмогидравлический насос-инжектор 4000 бар
SKF THAP 400E — пневмогидравлический насос-инжектор для создания давления масла до 4000 бар. Оборудование применяется при монтаже и демонтаже крупногабаритных соединений с натягом методом масляной инжекции или гидрораспора.
Насос приводится в действие сжатым воздухом. Пневматический двигатель преобразует давление воздуха в высокое гидравлическое давление, необходимое для подачи масла между сопрягаемыми поверхностями.
Область применения SKF THAP 400E
Насос подходит для монтажа и демонтажа:
-
гидравлических муфт SKF OK;
-
крупных подшипников;
-
зубчатых колёс;
-
маховиков;
-
соединительных муфт;
-
железнодорожных колёс;
-
других деталей, установленных с натягом.
Масло под высоким давлением поступает между посадочными поверхностями и формирует разделяющую плёнку. Это уменьшает трение и позволяет перемещать крупные детали с меньшим механическим усилием.
Давление до 4000 бар
Максимальное рабочее давление SKF THAP 400E составляет 400 МПа, или 4000 бар. Модель рассчитана на более высокое давление, чем THAP 300E, и применяется для особенно тяжёлых монтажных и демонтажных операций.
Для работы требуется источник сжатого воздуха давлением от 3 до 7 бар. Максимальный расход воздуха составляет около 200 л/мин.
Пневматический привод
Пневматический привод позволяет:
-
сократить физическую нагрузку на оператора;
-
ускорить продолжительные операции;
-
обеспечить равномерную подачу масла;
-
повысить производительность ремонтных работ;
-
использовать насос при регулярном обслуживании крупных узлов.
Постоянная ручная прокачка рычага, характерная для обычного гидравлического насоса, не требуется.
Внешняя подача рабочей жидкости
SKF THAP 400E не имеет встроенного масляного резервуара. Масло подаётся из отдельной ёмкости через всасывающий шланг, а избыток жидкости возвращается через обратную линию.
В комплект входят два шланга низкого давления длиной 1,5 м с быстроразъёмными соединениями. Для работы рекомендуется применять монтажные и демонтажные жидкости SKF с подходящей вязкостью.
Контроль давления
Манометр не входит в стандартную комплектацию и приобретается отдельно. Все используемые шланги, соединения, переходники и измерительные приборы должны быть рассчитаны на давление системы до 4000 бар.
Присоединительная резьба выходного отверстия — G 3/4.
Основные характеристики
-
максимальное давление — 4000 бар;
-
гидравлическое давление — 400 МПа;
-
давление сжатого воздуха — 3–7 бар;
-
расход воздуха — около 200 л/мин;
-
подача за один ход — 0,64 мл;
-
максимальная вязкость масла — 1500 мм²/с;
-
рабочая температура — от 0 до +45 °C;
-
присоединительная резьба — G 3/4;
-
внешний масляный резервуар;
-
манометр приобретается отдельно.
Комплектация SKF THAP 400E
В комплект поставки входят:
-
пневмогидравлический насос-инжектор 400 МПа;
-
два шланга низкого давления длиной 1,5 м;
-
быстроразъёмные соединения;
-
муфта для подключения сжатого воздуха;
-
один литр монтажной жидкости;
-
инструкция по эксплуатации;
-
прочный транспортировочный кейс.
SKF THAP 400E предназначен для профессионального применения на предприятиях тяжёлой промышленности, в ремонтных подразделениях и сервисных организациях, обслуживающих крупные подшипники и соединения с натягом.
