SKF TMCD 1/2R — горизонтальный индикатор для гидравлических гаек HMV

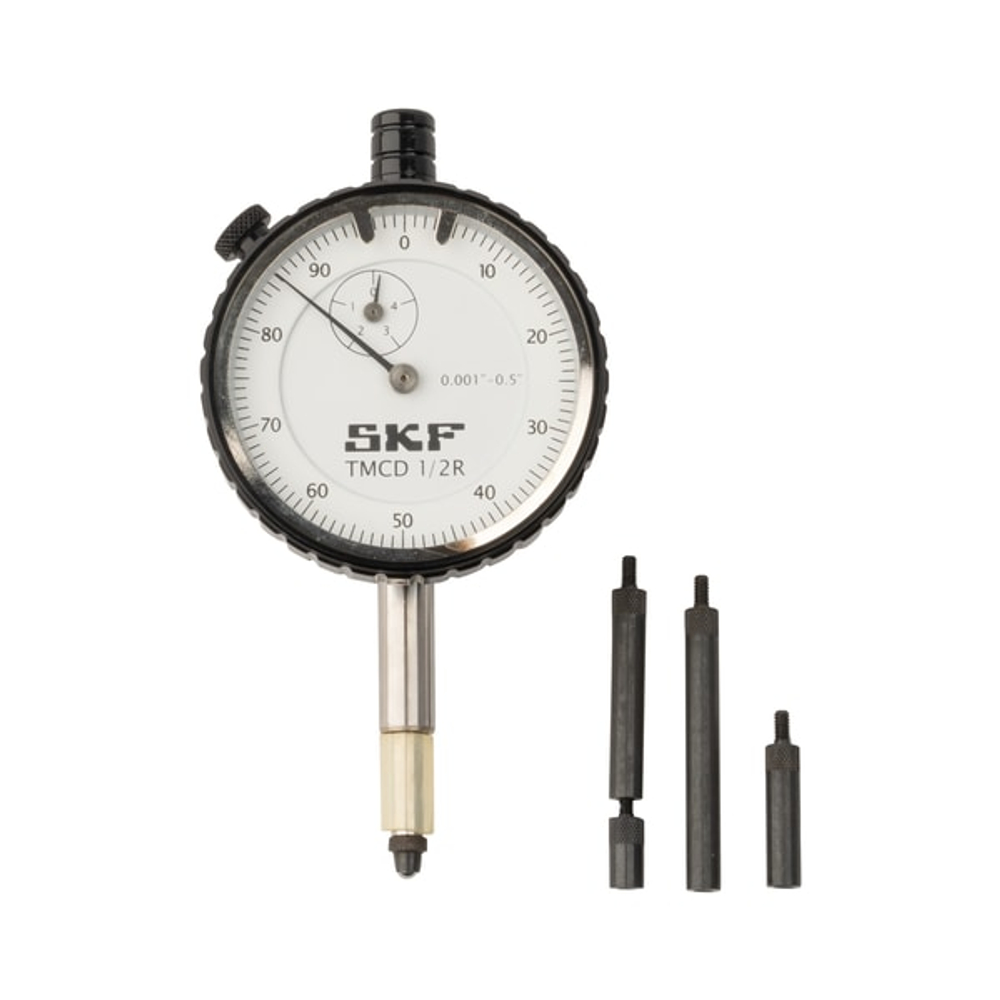

SKF TMCD 1/2R — горизонтальный индикатор часового типа с дюймовой шкалой для измерения осевого перемещения поршня гидравлических гаек SKF серии HMV E. Прибор применяется при точном монтаже подшипников по методу SKF Drive-up.

Диапазон измерения составляет от 0 до 0,5 дюйма. Горизонтальное исполнение подходит для монтажных схем, в которых имеется достаточный боковой доступ к гидравлической гайке.

Для чего используется TMCD 1/2R

При монтаже подшипника с коническим отверстием необходимо контролировать расстояние, на которое он перемещается по конической посадочной поверхности. Величина осевого перемещения связана с посадочным натягом и уменьшением внутреннего радиального зазора подшипника.

SKF TMCD 1/2R измеряет ход поршня гидравлической гайки. По показаниям индикатора специалист контролирует осевое перемещение при установке подшипника.

Прибор используется при:

• монтаже сферических роликоподшипников;
• установке подшипников CARB;
• работе с закрепительными втулками;
• монтаже на стяжных втулках;
• установке подшипников на конические шейки валов;
• использовании гидравлических гаек HMV E;
• применении метода SKF Drive-up.

Применение по методу SKF Drive-up

Метод SKF Drive-up предусматривает контроль начального давления в гидравлической системе и последующего осевого перемещения подшипника.

Индикатор показывает фактическое перемещение поршня гидравлической гайки. Требуемое значение определяется по техническим данным для конкретного подшипника, типа втулки и угла конусности посадочной поверхности.

Такой подход делает процесс более контролируемым и повторяемым по сравнению с монтажом только по субъективной оценке усилия.

Горизонтальное исполнение

TMCD 1/2R устанавливается в горизонтальном положении относительно гидравлической гайки. Перед подбором следует учитывать:

• модель и размер гайки HMV E;
• наличие отверстия для установки индикатора;
• доступное пространство рядом с узлом;
• требуемый диапазон измерения;
• используемую систему единиц.

Дюймовая шкала удобна для предприятий, где техническая документация и монтажные параметры оборудования указаны в дюймах.

Основные характеристики

• обозначение: SKF TMCD 1/2R;
• тип: индикатор часового типа;
• исполнение: горизонтальное;
• шкала: дюймовая;
• диапазон измерения: 0–0,5″;
• измеряемый параметр: осевое перемещение поршня;
• совместимость: гидравлические гайки SKF HMV E;
• применение: монтаж по методу SKF Drive-up.

Отличие от TMCD 10R и TMCD 5P

SKF TMCD 1/2R имеет горизонтальное исполнение и дюймовую шкалу до 0,5″.

SKF TMCD 10R также устанавливается горизонтально, но имеет метрическую шкалу с диапазоном до 10 мм.

SKF TMCD 5P выполнен в вертикальном исполнении и имеет метрический диапазон до 5 мм.

Выбор зависит от применяемой системы единиц, требуемого диапазона измерения и доступного пространства около гидравлической гайки.
