SKF PHG 2000-8M-50 — зубчатый ремень HTD 8M, 2000×50 мм
SKF PHG 2000-8M-50 — промышленный зубчатый приводной ремень серии HTD для синхронной передачи крутящего момента без проскальзывания. Ремень имеет профиль 8M, расчётную длину 2000 мм и ширину 50 мм.
Зубья ремня входят в соответствующие канавки зубчатого шкива, благодаря чему сохраняется постоянное передаточное отношение между ведущим и ведомым валами. Такая конструкция подходит для приводов, где важны точность синхронизации, стабильная скорость и надёжная передача мощности.
Основные размеры SKF PHG 2000-8M-50
- профиль ремня — HTD 8M;
- расчётная длина — 2000 мм;
- ширина — 50 мм;
- шаг зубьев — 8 мм;
- количество зубьев — 250;
- конструкция — односторонний зубчатый ремень.
Обозначение 2000-8M-50 отражает основные параметры ремня: длину 2000 мм, профиль с шагом 8 мм и ширину 50 мм.
Синхронная передача без проскальзывания
В отличие от обычных клиновых ремней, зубчатый ремень HTD работает за счёт зацепления зубьев ремня с профилем шкива.
Это обеспечивает:
- синхронное вращение ведущего и ведомого валов;
- отсутствие проскальзывания при нормальных условиях эксплуатации;
- постоянное передаточное отношение;
- точную передачу движения;
- стабильную работу оборудования при изменении нагрузки.
Такая конструкция особенно востребована в приводах, где изменение относительного положения валов или скорости вращения недопустимо.

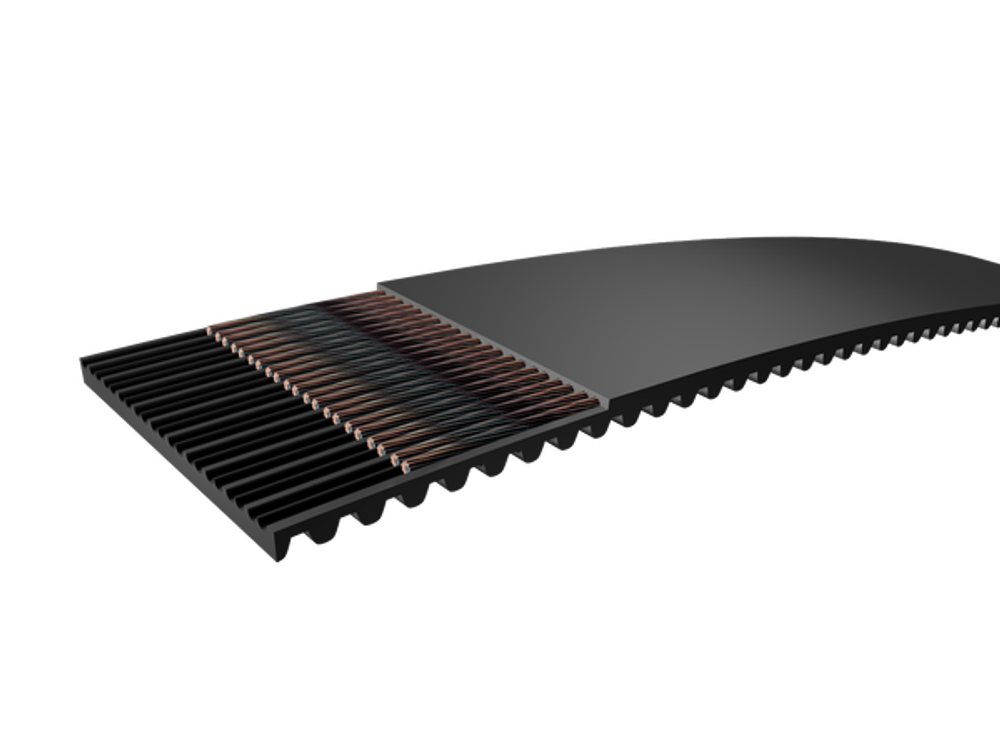

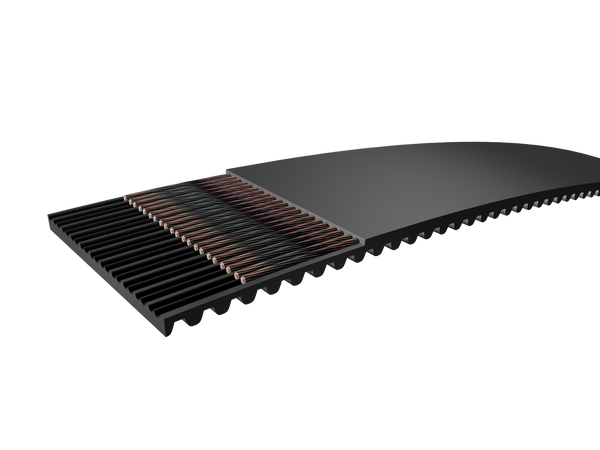

Конструкция ремня SKF HTD
Для обеспечения размерной стабильности в конструкции применяются малорастяжимые корды из стекловолокна. Они ограничивают удлинение ремня под нагрузкой и помогают сохранять точность зацепления в течение эксплуатации.
Эластомерная часть изготовлена на основе неопреновой резины. Материал обеспечивает устойчивость к сдвиговым нагрузкам и рассчитан на эксплуатацию в промышленной среде.
SKF указывает для ремней HTD устойчивость к:
- воздействию масла;
- повышенной температуре;
- озону;
- условиям тропического климата.
Преимущества SKF PHG 2000-8M-50
- синхронная передача мощности без проскальзывания;
- профиль HTD 8M;
- ширина ремня 50 мм;
- высокая размерная стабильность;
- армирование стекловолоконным кордом;
- устойчивость к маслу и нагреву;
- устойчивость к воздействию озона;
- снижение необходимости в дополнительном натяжении по сравнению с фрикционными ремнями;
- стабильное передаточное отношение;
- пригодность для промышленных приводов.
Область применения
Зубчатый ремень SKF PHG 2000-8M-50 может применяться в синхронных приводах различного промышленного оборудования:
- конвейерах;
- упаковочных машинах;
- станочном оборудовании;
- вентиляционных установках;
- насосных агрегатах;
- компрессорах;
- производственных линиях;
- приводных механизмах;
- автоматизированном оборудовании;
- других машинах с зубчатыми шкивами профиля HTD 8M.
Перед установкой необходимо проверить соответствие профиля шкивов, длины ремня, его ширины и требуемой передаваемой мощности.
Подбор зубчатого ремня
При замене ремня недостаточно ориентироваться только на его общую длину. Для корректного подбора необходимо учитывать:
- профиль зуба;
- шаг зубьев;
- расчётную длину;
- ширину ремня;
- количество зубьев;
- размеры зубчатых шкивов;
- скорость вращения;
- передаваемую мощность;
- межосевое расстояние;
- условия эксплуатации.
Для SKF PHG 2000-8M-50 ключевыми параметрами являются профиль 8M, длина 2000 мм, ширина 50 мм и количество зубьев 250.
Использование ремня другого профиля или шага с существующими шкивами недопустимо, поскольку неправильное зацепление приводит к ускоренному износу зубьев и снижению надёжности привода.
SKF PHG 2000-8M-50 для промышленного оборудования
Ремень подходит для предприятий, которым требуется надёжная синхронная передача крутящего момента с постоянным передаточным отношением. Конструкция HTD сочетает высокую нагрузочную способность зубчатого привода с преимуществами ременной передачи: сравнительно низким уровнем шума, отсутствием необходимости в смазывании и простотой технического обслуживания.
SKF PHG 2000-8M-50 может использоваться как для плановой замены изношенного ремня, так и при комплектации новых приводных систем с совместимыми шкивами HTD 8M.
