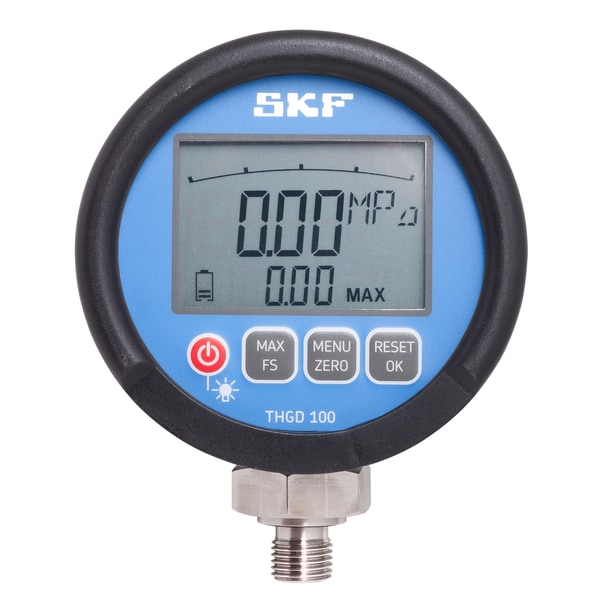

SKF THGD 100 — цифровой гидравлический манометр

SKF THGD 100 — высокоточный цифровой манометр для измерения давления масла до 1000 бар. Прибор применяется при монтаже подшипников методом SKF Drive-up и в других гидравлических операциях, где требуется точный контроль давления.

Манометр отображает текущее и максимальное давление. Цифровой дисплей и графическая шкала позволяют оператору контролировать изменение давления во время монтажа.

Применение метода SKF Drive-up

Метод Drive-up используется для контролируемого монтажа подшипников с коническим отверстием. Положение подшипника определяется сочетанием давления масла и величины осевого перемещения.

Точный контроль давления помогает:

• определить начальное положение подшипника;
• контролировать усилие гидравлической гайки;
• избежать недостаточного продвижения;
• снизить риск чрезмерного натяга;
• обеспечить повторяемый результат монтажа.

Диапазон измерения

SKF THGD 100 измеряет давление от 0 до 100 МПа, что соответствует диапазону до 1000 бар.

Разрешение дисплея составляет 0,01 МПа, а максимальная погрешность — ±0,1% от полной шкалы. Давление может отображаться в МПа или psi.

Индикация параметров

На дисплее показываются:

• текущее давление;
• максимальное зафиксированное давление;
• выбранная единица измерения;
• графическая шкала изменения давления;
• состояние автоматического отключения.

Подсветка облегчает работу в помещениях с недостаточным освещением.

Совместимость

Манометр может применяться с насосами SKF:

• 729124;
• 729124 DU;
• TMJL 50;
• TMJL 50DU;
• TMJL 100;
• TMJL 100DU.

При использовании соответствующего переходника прибор также может устанавливаться непосредственно на гидравлические гайки SKF HMV…E.

Преимущества SKF THGD 100

• измерение давления до 1000 бар;
• высокая точность;
• отображение текущего и максимального значений;
• цифровой дисплей с подсветкой;
• графическая индикация давления;
• разрешение 0,01 МПа;
• автоматическое отключение;
• подключение G 1/4;
• совместимость с методом SKF Drive-up;
• защитное исполнение для промышленного применения.

SKF THGD 100 подходит монтажным и ремонтным подразделениям, которым требуется точное документируемое измерение давления при установке подшипников.
