Калиброванные пластины TMAS 50-025

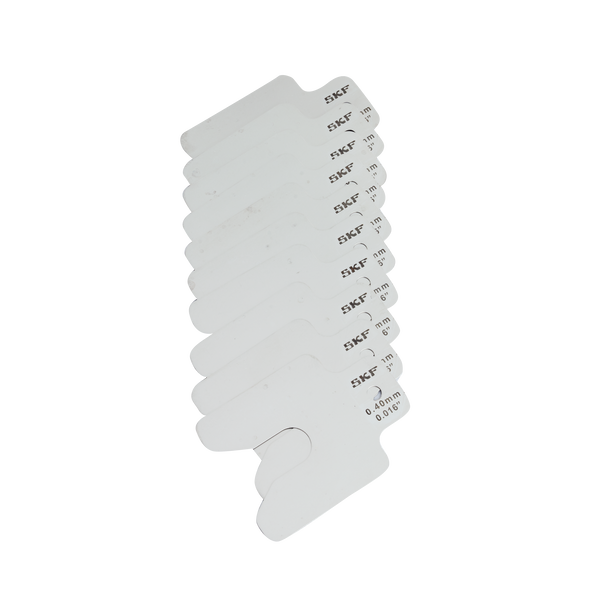

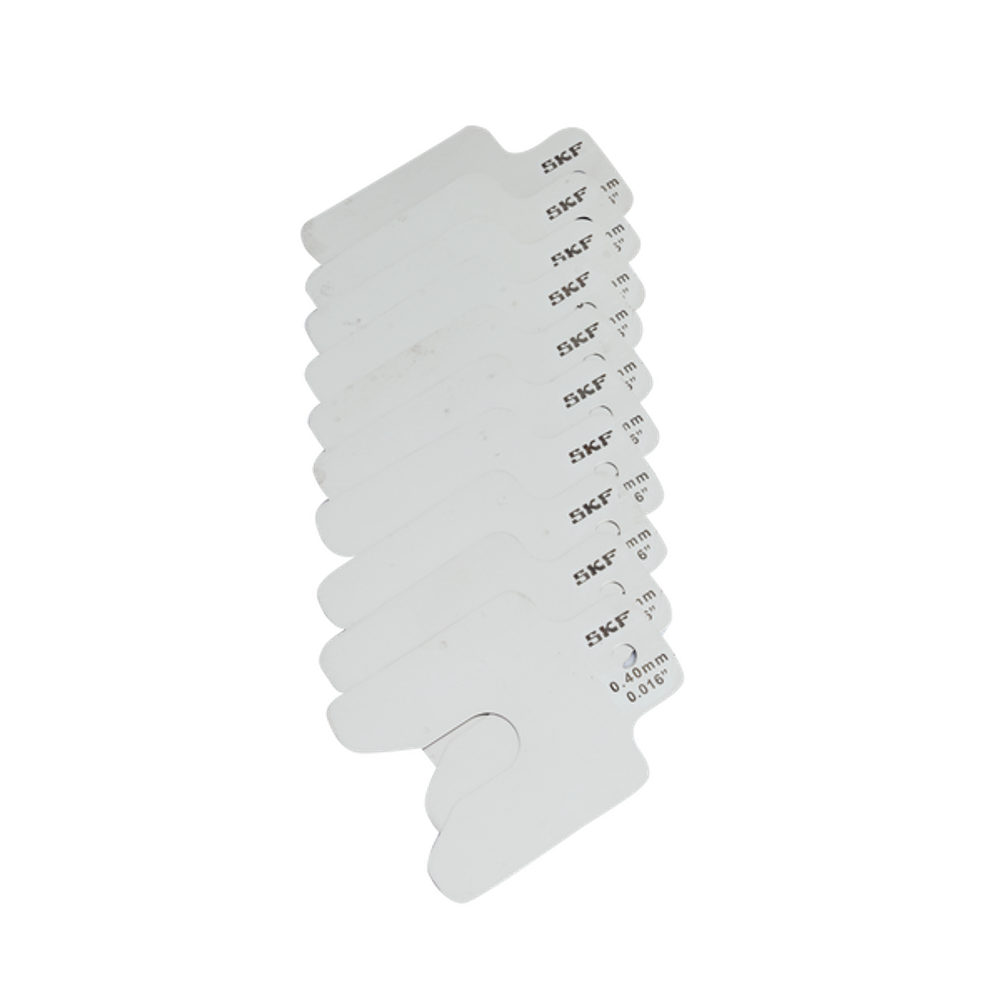

SKF TMAS 50-025 — калиброванные пластины 0,25 мм для точной регулировки оборудования

SKF TMAS 50-025 — это упаковка калиброванных пластин для точной регулировки высоты промышленного оборудования при монтаже, центровке, ремонте и техническом обслуживании. Пластины устанавливаются под опоры машин и помогают корректно выставить положение электродвигателей, насосов, редукторов, компрессоров, вентиляторов, приводных станций и другого оборудования, где важны правильная соосность, снижение вибрации и стабильная работа узлов.

Модель TMAS 50-025 имеет размер 50 × 50 мм и толщину 0,25 мм. Такая толщина применяется для точной доводочной регулировки, когда после основного набора высоты необходимо устранить отклонение по вертикали или быстрее набрать корректирующую высоту по сравнению с пластинами 0,05 мм, 0,10 мм и 0,20 мм. Пластины поставляются упаковкой по 10 штук и подходят для ремонтных служб, монтажных организаций, сервисных инженеров и промышленных предприятий.

Для чего применяются калиброванные пластины SKF TMAS 50-025

Калиброванные пластины SKF TMAS 50-025 применяются для регулировки высоты оборудования при вертикальной центровке. При установке промышленной машины важно обеспечить правильное положение каждой опоры относительно рамы, фундаментной плиты или монтажного основания. Даже небольшое отклонение по высоте может привести к нарушению соосности валов, повышенной вибрации, перегреву и ускоренному износу подшипников, муфт, уплотнений и других элементов привода.

Использование готовых пластин с известной толщиной позволяет выполнять регулировку быстрее и точнее. Вместо случайных подкладок или самодельных прокладок специалист использует калиброванную пластину с контролируемой геометрией. Это снижает риск ошибки при монтаже, повышает повторяемость результата и помогает обеспечить надёжную эксплуатацию оборудования после запуска.

Основные характеристики SKF TMAS 50-025

Преимущества SKF TMAS 50-025

• Точная доводочная регулировка. Толщина 0,25 мм позволяет аккуратно корректировать положение оборудования после основного набора высоты.
• Удобный рабочий шаг. Пластина 0,25 мм помогает быстрее набрать требуемую корректировку, чем несколько пластин 0,05 мм, 0,10 мм или 0,20 мм.
• Точная геометрия. Калиброванные размеры помогают выполнять регулировку контролируемо и повторяемо.
• Нержавеющая сталь 304S31. Материал устойчив к коррозии и подходит для промышленного применения.
• Компактный размер 50 × 50 мм. Пластина подходит для небольших опорных лап, компактных электродвигателей, насосов и вспомогательного оборудования.
• Удобная однощелевая форма. Пластину можно устанавливать под опору оборудования и извлекать при необходимости повторной регулировки.
• Обработанные края. Снятые заусенцы повышают удобство и безопасность работы при монтаже.
• Маркировка толщины и размера. Пластину проще идентифицировать при подборе, хранении и повторном использовании.
• Упаковка 10 штук. Формат поставки удобен для пополнения комплектов SKF Machinery Shims и складского запаса ремонтной службы.

Где используются пластины TMAS 50-025

SKF TMAS 50-025 применяются на промышленных предприятиях, где требуется точная установка вращающегося оборудования с небольшими опорными поверхностями. Такие пластины востребованы в энергетике, металлургии, горнодобывающей отрасли, нефтегазовом секторе, пищевом производстве, логистических комплексах, на производственных линиях и объектах с большим количеством приводной техники.

Чаще всего калиброванные пластины TMAS 50-025 используют при монтаже и обслуживании следующих типов оборудования:

• электродвигателей малой и средней мощности;
• насосных агрегатов с небольшими опорными лапами;
• редукторов и мотор-редукторов;
• компрессоров;
• вентиляторов и воздуходувок;
• конвейерных приводов;
• приводных станций;
• станочного оборудования;
• технологических машин;
• промышленных агрегатов, установленных на рамах, плитах и фундаментах.

Почему точная регулировка оборудования важна

Правильная установка оборудования напрямую влияет на ресурс подшипников, муфт, валов, уплотнений и других элементов привода. Если машина установлена с перекосом, нагрузка распределяется неравномерно. Это может привести к повышенной вибрации, шуму, перегреву, ускоренному износу подшипников и необходимости внепланового ремонта.

Калиброванные пластины SKF позволяют выполнять регулировку высоты контролируемо. Специалист точно знает толщину каждой пластины и может рассчитать нужную суммарную высоту под каждой опорой. Это особенно важно при центровке валов, где даже небольшие отклонения могут отрицательно влиять на работу всей приводной линии.

Когда стоит выбрать толщину 0,25 мм

Толщина 0,25 мм применяется для доводочной регулировки высоты оборудования, когда требуется более заметный шаг, чем у пластин 0,05 мм, 0,10 мм или 0,20 мм, но ещё не нужна более толстая пластина 0,40 мм, 0,50 мм или 0,70 мм.

TMAS 50-025 удобно использовать на этапе финальной настройки центровки. Например, основную высоту можно набрать пластинами 0,50 мм, 1,00 мм, 2,00 мм или 3,00 мм, а затем добавить пластину 0,25 мм для выхода в требуемое положение. Такой подход позволяет уменьшить количество лишних слоёв и получить контролируемую суммарную высоту под опорой оборудования.

Преимущества готовых пластин перед самодельными прокладками

Самодельные прокладки часто имеют неточную толщину, неровную поверхность, острые края и нестабильную геометрию. При установке промышленного оборудования это может привести к неправильной центровке, локальным напряжениям, смещению опоры и дальнейшим проблемам в работе машины.

Готовые калиброванные пластины SKF TMAS 50-025 изготавливаются специально для задач точной регулировки оборудования. Они имеют заданную толщину, понятную геометрию и удобную форму для установки под опоры. Это помогает стандартизировать монтажные и ремонтные операции, сократить время работ и повысить качество обслуживания оборудования.

Для какого оборудования подходит размер 50 × 50 мм

Размер 50 × 50 мм подходит для оборудования с небольшими опорными поверхностями. Такая пластина удобна для компактных электродвигателей, небольших насосов, вентиляторов, редукторов, приводных механизмов и вспомогательного оборудования, где применение пластин 75 × 75 мм, 100 × 100 мм или 125 × 125 мм может быть избыточным.

Перед применением необходимо сверить геометрию пластины с фактическими размерами опоры оборудования, расположением крепёжного элемента и конструкцией основания. Для TMAS 50-025 ширина паза составляет 13 мм, а положение паза — 25 мм, что важно учитывать при подборе пластины под конкретный узел.

Как правильно подбирать калиброванные пластины SKF

При выборе калиброванных пластин нужно учитывать размер опорной лапы оборудования, требуемую толщину регулировки, ширину паза, положение крепежа, доступное пространство для установки и условия эксплуатации. Размер пластины должен обеспечивать устойчивую опору и равномерное распределение нагрузки под лапой машины.

SKF TMAS 50-025 стоит выбирать, когда требуется пластина размером 50 × 50 мм и толщина 0,25 мм. Если по результатам центровки требуется более тонкая доводка, можно использовать пластины 0,05 мм, 0,10 мм или 0,20 мм. Если требуется более заметная корректировка, эту модель следует комбинировать с пластинами 0,40 мм, 0,50 мм или большей толщины.

Почему SKF TMAS 50-025 удобны для службы технического обслуживания

Для ремонтных подразделений и сервисных служб калиброванные пластины SKF удобны тем, что позволяют быстро выполнять регулировку оборудования без ручной подгонки материалов. Пластины имеют понятную толщину, аккуратную форму и подходят для повторяемого применения в типовых операциях по центровке.

Использование TMAS 50-025 помогает сократить время монтажа, уменьшить вероятность ошибки и снизить риск повторных работ после запуска оборудования. Это особенно важно для производственных линий, где простой оборудования приводит к прямым потерям и нарушению графика эксплуатации.

Совместимость с комплектами SKF Machinery Shims

Пластины SKF TMAS 50-025 можно использовать как отдельную упаковку для конкретной задачи или как пополнение комплектов калиброванных пластин SKF Machinery Shims. Это удобно для предприятий, которые уже используют наборы TMAS и хотят восстановить складской запас по часто применяемым размерам и толщине.

Толщина 0,25 мм востребована при доводочной регулировке, а размер 50 × 50 мм применяется для оборудования с небольшими опорными лапами. Поэтому TMAS 50-025 является полезной позицией в ремонтном запасе служб ТОиР, которые регулярно выполняют точную выверку компактного промышленного оборудования.

Чем TMAS 50-025 отличается от TMAS 50-020 и TMAS 50-040

Основное отличие между моделями — толщина. TMAS 50-020 имеет толщину 0,20 мм, TMAS 50-025 — 0,25 мм, а TMAS 50-040 — 0,40 мм. Все эти модели имеют одинаковый размер 50 × 50 мм, но применяются для разных шагов регулировки.

Если требуется более тонкая финальная корректировка, выбирают TMAS 50-020, TMAS 50-010 или TMAS 50-005. Если нужен точный доводочный шаг 0,25 мм, подходит TMAS 50-025. Если требуется быстрее набрать большую высоту, можно использовать TMAS 50-040 или комбинировать пластины разной толщины.

Купить SKF TMAS 50-025 в Казахстане

Компания Industrial Motion Solutions (IMS) поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать SKF TMAS 50-025 для монтажа, центровки и технического обслуживания оборудования, а также получить помощь с подбором калиброванных пластин под конкретную задачу.

Если вам нужно подобрать пластины для электродвигателя, насоса, редуктора, компрессора, вентилятора или другого промышленного оборудования, специалисты IMS помогут сверить ключевые параметры: размер пластины, толщину, ширину паза, положение паза и применимость к вашему оборудованию. Это снижает риск ошибки при заказе и помогает быстрее подготовить оборудование к надёжной эксплуатации.

FAQ по SKF TMAS 50-025

Что такое SKF TMAS 50-025?

SKF TMAS 50-025 — это упаковка калиброванных пластин для регулировки высоты промышленного оборудования. Пластины применяются при монтаже, центровке, ремонте и техническом обслуживании машин.

Какая толщина у TMAS 50-025?

Толщина одной пластины SKF TMAS 50-025 составляет 0,25 мм. Такая толщина подходит для точной доводочной корректировки положения оборудования при центровке.

Какой размер у пластин SKF TMAS 50-025?

Размер пластины составляет 50 × 50 мм.

Сколько пластин входит в упаковку?

В упаковке SKF TMAS 50-025 поставляется 10 калиброванных пластин.

Из какого материала изготовлены пластины?

Пластины изготовлены из нержавеющей стали 304S31. Этот материал устойчив к коррозии и подходит для промышленного применения.

Какая ширина паза у TMAS 50-025?

Ширина паза составляет 13 мм, а положение паза — 25 мм.

Для какого оборудования подходят SKF TMAS 50-025?

Пластины подходят для компактных электродвигателей, небольших насосов, вентиляторов, редукторов, приводных механизмов и другого оборудования с небольшими опорными поверхностями, где требуется точная регулировка высоты и корректная центровка.

Можно ли использовать TMAS 50-025 вместе с пластинами другой толщины?

Да, пластины можно комбинировать между собой, чтобы получить нужную суммарную толщину регулировки. Обычно более толстые пластины используют для основного набора высоты, а пластину 0,25 мм — для точной доводочной корректировки положения оборудования.

Чем TMAS 50-025 отличается от TMAS 50-020?

Основное отличие — толщина. TMAS 50-020 имеет толщину 0,20 мм, а TMAS 50-025 — 0,25 мм. Если требуется более тонкий шаг, выбирают 0,20 мм; если нужно быстрее набрать доводочную высоту, можно использовать 0,25 мм.

Чем TMAS 50-025 отличается от TMAS 50-040?

Основное отличие — толщина. TMAS 50-025 имеет толщину 0,25 мм, а TMAS 50-040 — 0,40 мм. Пластина 0,25 мм применяется для более точной доводки, а пластина 0,40 мм подходит для более заметного шага корректировки.

Где купить SKF TMAS 50-025 в Казахстане?

Купить SKF TMAS 50-025 в Казахстане можно в компании Industrial Motion Solutions. IMS поставляет продукцию SKF для промышленных предприятий и помогает подобрать решения для монтажа, центровки, ремонта и технического обслуживания оборудования.
