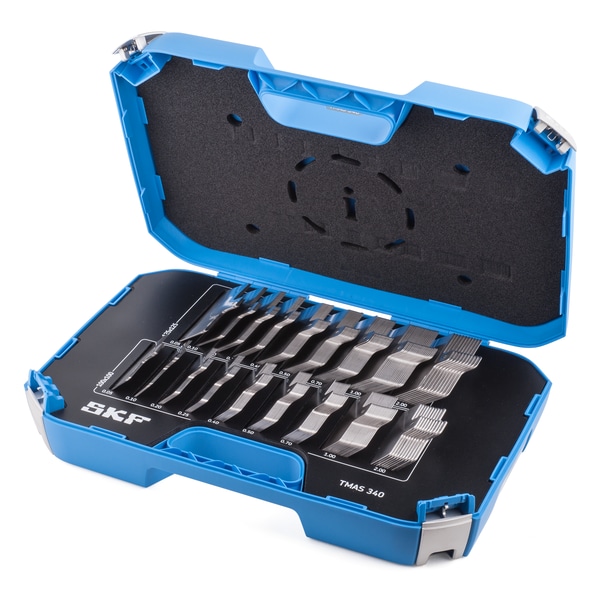

Комплект калиброванных пластин SKF TMAS 340

SKF TMAS 340 — комплект калиброванных пластин для точной регулировки оборудования

SKF TMAS 340 — это профессиональный комплект калиброванных пластин для точной регулировки высоты промышленного оборудования при монтаже, центровке, ремонте и техническом обслуживании. Набор используется для вертикальной выверки машин и помогает корректно выставить положение электродвигателей, насосов, редукторов, компрессоров, вентиляторов, приводных станций и другого оборудования, где важны соосность, снижение вибрации и стабильная работа узлов.

В комплект TMAS 340 входит 340 калиброванных пластин двух типоразмеров: 100 × 100 мм и 125 × 125 мм. Набор включает пластины разных толщин от 0,05 до 2,00 мм, что позволяет точно подбирать суммарную высоту под опоры оборудования и выполнять регулировку без применения самодельных прокладок.

Для чего применяется SKF TMAS 340

Комплект калиброванных пластин SKF TMAS 340 применяется для точной регулировки высоты оборудования при центровке и монтаже. При установке промышленной машины важно обеспечить правильное положение каждой опоры относительно основания, рамы или фундаментной плиты. Даже небольшой перекос может привести к нарушению соосности валов, повышенной вибрации, дополнительной нагрузке на подшипники, муфты и уплотнения.

Использование набора готовых пластин с известной толщиной позволяет выполнять регулировку быстрее и точнее. Специалист может подобрать нужную комбинацию пластин, получить требуемую суммарную высоту и выполнить выверку оборудования с высокой повторяемостью результата.

Основные характеристики SKF TMAS 340

Состав комплекта SKF TMAS 340

SKF TMAS 340 включает две группы пластин по размеру. В каждой группе представлены наиболее востребованные толщины для точной регулировки высоты оборудования. Это позволяет использовать комплект как универсальный набор для ремонтной службы, монтажной бригады или производственного участка.

Преимущества комплекта SKF TMAS 340

• 340 пластин в одном комплекте. Набор закрывает широкий спектр задач по регулировке высоты оборудования на производстве и в ремонтной зоне.
• Два востребованных типоразмера. Пластины 100 × 100 мм и 125 × 125 мм подходят для оборудования со средними и крупными опорными поверхностями.
• Широкий диапазон толщин. Толщины от 0,05 до 2,00 мм позволяют выполнять как основной набор высоты, так и точную доводочную регулировку.
• Нержавеющая сталь 304S31. Материал устойчив к коррозии и подходит для повторного использования при сохранении геометрии пластин.
• Готовая однощелевая форма. Пластины удобно устанавливать под опоры оборудования и извлекать при необходимости корректировки.
• Точные допуски. Калиброванные пластины позволяют выполнять выверку оборудования более предсказуемо, чем самодельные прокладки.
• Маркировка толщины. Толщина указана на каждой пластине, что упрощает подбор, хранение и повторное использование.
• Обработанные края. Снятые заусенцы повышают удобство и безопасность работы при монтаже.
• Удобный кейс. Комплект поставляется в кейсе, который помогает хранить пластины по размерам и быстро находить нужную толщину.

Где используется SKF TMAS 340

Комплект SKF TMAS 340 применяется на промышленных предприятиях, где регулярно выполняется монтаж, центровка и ремонт вращающегося оборудования. Набор особенно полезен для служб технического обслуживания, которые работают с разными типами машин и должны быстро подбирать калиброванные пластины под конкретную опору.

Чаще всего комплект используется при обслуживании следующего оборудования:

• электродвигателей;
• насосных агрегатов;
• редукторов и мотор-редукторов;
• компрессоров;
• вентиляторов и воздуходувок;
• конвейерных приводов;
• станочного оборудования;
• технологических линий;
• приводных станций;
• промышленных агрегатов, установленных на рамах, плитах и фундаментах.

Почему точная вертикальная центровка важна

Точная регулировка высоты оборудования является важной частью процесса центровки. Если опоры машины выставлены неправильно, возникает перекос, который может привести к нарушению соосности валов, повышенной вибрации, шуму, перегреву и ускоренному износу подшипников, муфт, уплотнений и других элементов привода.

Калиброванные пластины SKF позволяют выполнять регулировку контролируемо. Специалист точно знает толщину каждой пластины, может рассчитать требуемую суммарную высоту и подобрать оптимальную комбинацию под каждую опору. Это снижает риск повторных работ после запуска оборудования и помогает поддерживать эксплуатационную надёжность машин.

Почему комплект удобнее отдельных упаковок пластин

Отдельные упаковки калиброванных пластин удобны, когда заранее известен конкретный размер и конкретная толщина. Но при регулярном обслуживании промышленного оборудования ремонтной службе часто приходится работать с разными машинами, разными опорами и разными величинами корректировки. В таких условиях комплект SKF TMAS 340 позволяет быстрее подобрать нужную комбинацию пластин на месте.

Набор включает два ходовых размера и широкий диапазон толщин. Это снижает вероятность ситуации, когда нужной пластины нет под рукой, и помогает выполнять центровку без задержек. Для предприятий с большим количеством оборудования комплект становится базовым инструментом для планового и аварийного обслуживания.

Как использовать пластины из комплекта TMAS 340

Перед установкой необходимо определить требуемую величину корректировки по каждой опоре оборудования. После этого подбирается подходящий размер пластины и комбинация толщин. Более толстые пластины удобно использовать для основного набора высоты, а тонкие — для финальной доводочной регулировки.

Пластина должна соответствовать размеру опорной лапы и обеспечивать достаточную площадь контакта. При установке важно избегать загрязнений, перекоса и деформации пластин. После регулировки необходимо повторно проверить центровку оборудования и убедиться, что машина установлена стабильно.

Преимущества готовых пластин перед самодельными прокладками

Самодельные прокладки часто имеют неточную толщину, неровные края и нестабильную геометрию. При использовании таких подкладок сложно гарантировать точную регулировку высоты и равномерное распределение нагрузки под опорой оборудования. Это может привести к ошибкам центровки и последующим проблемам в эксплуатации.

SKF TMAS 340 предлагает стандартизированное решение. Пластины изготовлены из нержавеющей стали, имеют заданную толщину, обработанные края и удобную однощелевую форму. Это помогает ускорить монтажные и ремонтные работы, снизить риск ошибки и повысить качество обслуживания оборудования.

Когда стоит выбрать SKF TMAS 340

SKF TMAS 340 стоит выбрать, если на предприятии регулярно выполняется центровка электродвигателей, насосов, редукторов, компрессоров, вентиляторов и другого оборудования. Комплект особенно полезен для ремонтных подразделений, которые обслуживают оборудование разных размеров и не могут ограничиться одной толщиной или одним типоразмером пластин.

Набор также подходит для сервисных организаций и монтажных бригад, которым нужен переносной ассортимент калиброванных пластин в кейсе. Наличие пластин 100 × 100 мм и 125 × 125 мм позволяет работать с достаточно крупными опорными поверхностями, а широкий выбор толщин помогает выполнять как основную регулировку, так и точную доводку.

Как правильно подбирать размер и толщину пластин

При выборе калиброванных пластин необходимо учитывать размер опорной лапы оборудования, требуемую величину подъёма, ширину паза, доступное пространство для установки и условия эксплуатации. Размер пластины должен обеспечивать устойчивую опору и равномерное распределение нагрузки.

Толщина подбирается по результатам измерений при центровке. Если требуется значительная корректировка, целесообразно использовать более толстые пластины, а затем добавить тонкие для точной доводки. Такой подход позволяет уменьшить количество слоёв под опорой и сохранить точность регулировки.

Чем SKF TMAS 340 отличается от TMAS 510

SKF TMAS 340 включает два типоразмера пластин — 100 × 100 мм и 125 × 125 мм. Такой комплект больше ориентирован на оборудование со средними и крупными опорными поверхностями. В отличие от него, TMAS 510 включает три размера пластин: 50 × 50 мм, 75 × 75 мм и 100 × 100 мм.

Если ремонтная служба чаще работает с небольшими опорами, может быть удобнее комплект с меньшими размерами пластин. Если же на предприятии преобладают агрегаты с более крупными опорными лапами, TMAS 340 будет более подходящим вариантом благодаря наличию пластин 100 × 100 мм и 125 × 125 мм.

Для каких предприятий подходит комплект TMAS 340

Комплект SKF TMAS 340 подходит для промышленных предприятий, где оборудование работает в постоянном режиме и требует регулярного обслуживания. Это могут быть производственные линии, насосные станции, компрессорные участки, энергетические объекты, горнодобывающие предприятия, металлургия, пищевая промышленность, логистика и сервисные организации.

Наличие комплекта калиброванных пластин в ремонтной зоне помогает быстрее реагировать на задачи по монтажу и центровке. Это особенно важно там, где простой оборудования приводит к прямым потерям, нарушению графика производства и дополнительным затратам на ремонт.

Купить SKF TMAS 340 в Казахстане

Компания Industrial Motion Solutions (IMS) поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать SKF TMAS 340 — комплект калиброванных пластин для точной регулировки высоты оборудования при монтаже, центровке и техническом обслуживании.

Если вам необходимо подобрать набор пластин для электродвигателей, насосов, редукторов, компрессоров, вентиляторов, конвейерных приводов или другого оборудования, специалисты IMS помогут сверить размеры, толщины и применимость комплекта к вашей задаче. Это снижает риск ошибки при заказе и помогает подготовить ремонтную службу к качественному обслуживанию оборудования.

FAQ по SKF TMAS 340

Что такое SKF TMAS 340?

SKF TMAS 340 — это комплект калиброванных пластин для точной регулировки высоты промышленного оборудования. Набор применяется при монтаже, центровке, ремонте и техническом обслуживании машин.

Сколько пластин входит в комплект TMAS 340?

В комплект SKF TMAS 340 входит 340 калиброванных пластин.

Какие размеры пластин входят в набор?

В комплект входят пластины двух размеров: 100 × 100 мм и 125 × 125 мм.

Какие толщины пластин есть в комплекте?

В наборе представлены толщины 0,05 мм, 0,10 мм, 0,20 мм, 0,25 мм, 0,40 мм, 0,50 мм, 0,70 мм, 1,00 мм и 2,00 мм.

Из какого материала изготовлены пластины SKF TMAS 340?

Пластины изготовлены из нержавеющей стали 304S31. Материал устойчив к коррозии и подходит для повторного использования при сохранении геометрии пластин.

Для какого оборудования подходит SKF TMAS 340?

Комплект подходит для электродвигателей, насосов, редукторов, компрессоров, вентиляторов, конвейерных приводов, станков и другого промышленного оборудования, где требуется точная регулировка высоты и корректная центровка.

Чем комплект TMAS 340 удобнее отдельных пластин?

Комплект содержит разные размеры и толщины пластин, поэтому ремонтная служба может быстро подобрать нужную комбинацию под конкретную опору оборудования. Это удобнее, чем держать на складе только отдельные упаковки одной толщины.

Какие размеры кейса у SKF TMAS 340?

Размеры кейса составляют 530 × 110 × 360 мм.

Можно ли использовать пластины повторно?

Да, пластины из нержавеющей стали можно использовать повторно, если они не имеют деформаций, повреждений, сильного износа или загрязнений, которые могут повлиять на точность регулировки.

Чем TMAS 340 отличается от TMAS 510?

TMAS 340 содержит 340 пластин размеров 100 × 100 мм и 125 × 125 мм. TMAS 510 содержит 510 пластин размеров 50 × 50 мм, 75 × 75 мм и 100 × 100 мм. Выбор зависит от размеров опорных лап оборудования, с которым чаще работает ремонтная служба.

Где купить SKF TMAS 340 в Казахстане?

Купить SKF TMAS 340 в Казахстане можно в компании Industrial Motion Solutions. IMS поставляет продукцию SKF для промышленных предприятий и помогает подобрать решения для монтажа, центровки, ремонта и технического обслуживания оборудования.
