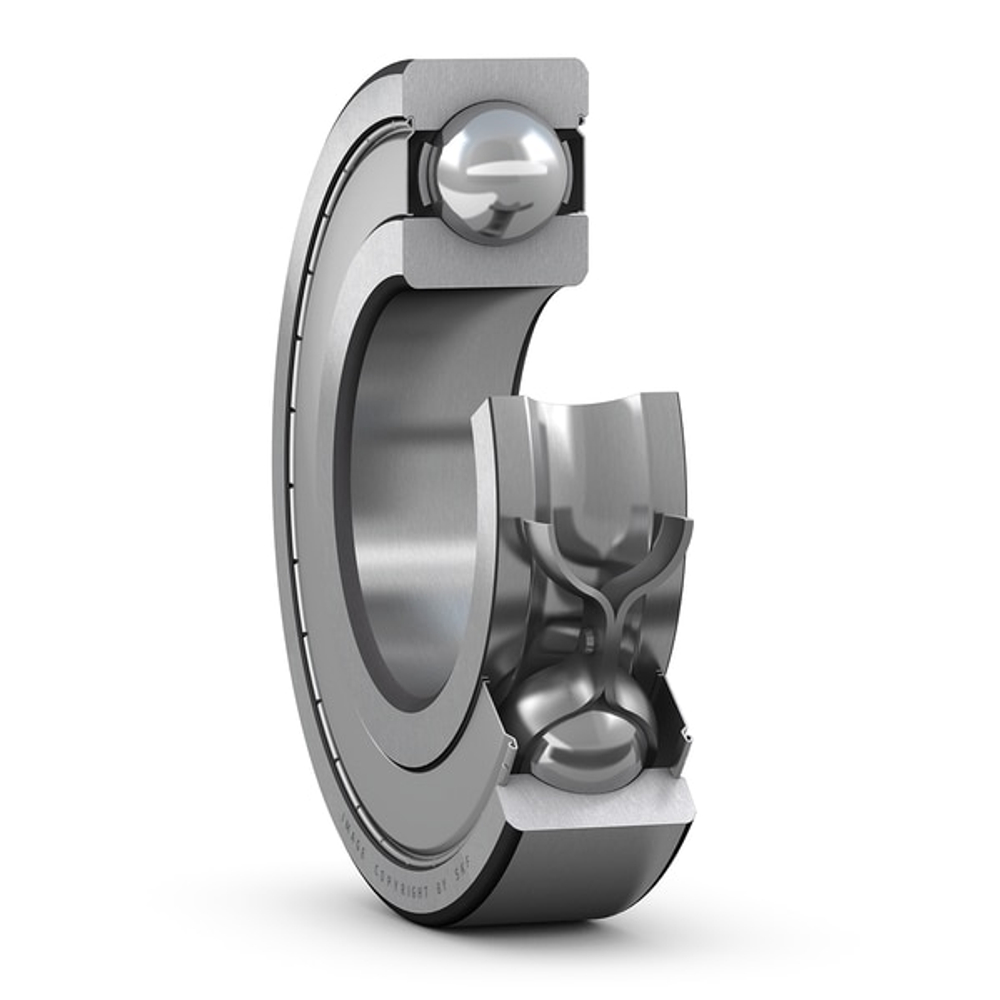

Радиальный шарикоподшипник с уплотнениями или защитными шайбами 6309-2Z

SKF 6309-2Z — радиальный шарикоподшипник с защитными шайбами 45×100×25 мм

SKF 6309-2Z — однорядный радиальный шарикоподшипник с металлическими защитными шайбами с обеих сторон. Подшипник применяется в промышленном оборудовании, электродвигателях, вентиляторах, насосах, редукторах, приводных механизмах, конвейерах и других узлах, где требуется стабильное вращение, низкое трение, защита от загрязнений и высокая надежность при работе на скорости.

Модель 6309-2Z имеет размеры 45 × 100 × 25 мм: внутренний диаметр 45 мм, наружный диаметр 100 мм и ширину 25 мм. Это подшипник серии 6300 с увеличенной несущей способностью по сравнению с более легкими сериями. Он подходит для узлов с валом 45 мм, где важны прочность, ресурс, стабильная работа и минимальная потребность в техническом обслуживании.

Основные характеристики SKF 6309-2Z

Что означает маркировка 6309-2Z

Маркировка 6309-2Z указывает на тип, размерную серию, посадочный диаметр и исполнение защиты подшипника:

• 63 — серия радиальных шарикоподшипников с повышенной грузоподъемностью по сравнению с более легкими сериями.
• 09 — код внутреннего диаметра, соответствующий отверстию 45 мм.
• 2Z — металлические защитные шайбы с двух сторон подшипника.

Полное обозначение SKF 6309-2Z означает, что это однорядный радиальный шарикоподшипник SKF размером 45×100×25 мм с двухсторонними металлическими шайбами. Такое исполнение применяют, когда нужно удержать смазку внутри подшипника, защитить рабочие поверхности от крупных загрязнений и сохранить низкое сопротивление вращению.

Преимущества SKF 6309-2Z

• Повышенная грузоподъемность. Типоразмер 6309 рассчитан на более высокие нагрузки, чем компактные подшипники младших серий и размеров.
• Низкое трение. Бесконтактные металлические шайбы создают меньшее сопротивление вращению по сравнению с контактными резиновыми уплотнениями.
• Защита с двух сторон. Исполнение 2Z помогает удерживать смазку внутри и ограничивает попадание крупных частиц в рабочую зону подшипника.
• Подходит для скоростных узлов. Подшипник можно использовать в оборудовании, где важны стабильная частота вращения, умеренный нагрев и плавный ход.
• Восприятие радиальных и осевых нагрузок. Конструкция позволяет воспринимать радиальные нагрузки, а также осевые нагрузки в обоих направлениях в допустимых пределах.
• Стандартный размер 45×100×25 мм. Удобен для ремонта, технического обслуживания и пополнения складского запаса на промышленных предприятиях.
• SKF Explorer. Подшипник относится к исполнению SKF Explorer, рассчитанному на стабильные характеристики, надежность и длительный ресурс при правильном подборе.

Где применяется SKF 6309-2Z

SKF 6309-2Z применяют в узлах с валом 45 мм, где требуется закрытый радиальный шарикоподшипник с металлическими защитными шайбами. Это решение подходит для оборудования, работающего в относительно чистой или умеренно загрязненной среде, особенно если для узла важны скорость вращения, низкое трение и стабильная работа без частого обслуживания.

Типовые области применения:

• электродвигатели средней и повышенной мощности;
• насосные агрегаты;
• вентиляторы, воздуходувки и вытяжные установки;
• редукторы и мотор-редукторы;
• конвейерные приводы и роликовые узлы;
• приводные валы и опорные узлы;
• станочное оборудование;
• упаковочные и производственные линии;
• промышленные механизмы общего назначения;
• оборудование складской и транспортной инфраструктуры;
• вспомогательные узлы технологических линий.

Особенность типоразмера 6309: вал 45 мм и более тяжелый режим

В отличие от меньших типоразмеров серии 6300, подшипник 6309-2Z часто встречается в более нагруженных узлах: электродвигателях, насосах, вентиляторах, редукторах и приводах, где диаметр вала составляет 45 мм. Для таких узлов ошибка в подборе подшипника может привести не только к шуму или нагреву, но и к повреждению посадочных мест, корпуса, вала или муфты.

При замене важно учитывать не только габариты, но и суффикс. Если в узле стоял 6309-2Z, значит производитель оборудования, как правило, закладывал баланс между защитой, скоростью вращения и низким трением. Замена на контактное исполнение 2RS1 может увеличить сопротивление вращению, а замена на открытый 6309 может снизить защиту от загрязнений.

Когда стоит выбирать именно 2Z

Исполнение 2Z стоит выбирать, когда подшипнику нужна базовая защита от загрязнений, но при этом важны скорость вращения, низкое трение и умеренный нагрев. Металлические защитные шайбы не создают плотного контакта с внутренним кольцом, поэтому такой подшипник обычно лучше подходит для скоростных узлов, чем аналогичные исполнения с контактными резиновыми уплотнениями.

SKF 6309-2Z особенно уместен в электродвигателях, вентиляторах, насосах, приводах и роликовых узлах, которые работают в относительно чистой среде. Если оборудование эксплуатируется в помещении, в закрытом корпусе или в зоне без постоянного контакта с водой и абразивной пылью, 2Z часто является оптимальным вариантом защиты.

Когда SKF 6309-2Z лучше не выбирать

Металлические защитные шайбы 2Z не являются полноценными контактными уплотнениями. Они помогают удерживать смазку и защищают от крупных загрязнений, но не обеспечивают такую же плотную защиту, как резиновые уплотнения 2RS1 или 2RSH. Поэтому SKF 6309-2Z не стоит выбирать для узлов, где подшипник постоянно контактирует с водой, мелкой абразивной пылью, грязью, стружкой или агрессивными загрязнениями.

Также 6309-2Z не подходит для случаев, когда узел требует регулярного повторного смазывания через систему обслуживания. Подшипник поставляется с пластичной смазкой внутри и не имеет устройства для повторного смазывания. Если оборудование работает в тяжелом режиме с регламентной подачей смазки, нужно проверять конструкцию узла и рассматривать другие исполнения.

Чем SKF 6309-2Z отличается от 6309-2RS1

SKF 6309-2Z имеет металлические защитные шайбы с двух сторон. Это бесконтактное исполнение с низким сопротивлением вращению. Оно лучше подходит для скоростных узлов и относительно чистых условий эксплуатации.

SKF 6309-2RS1 имеет контактные резиновые уплотнения. Такое исполнение лучше защищает от пыли, влаги и загрязнений, но создает большее трение и может сильнее нагреваться на высокой скорости.

Чем SKF 6309-2Z отличается от открытого 6309

Открытый подшипник 6309 не имеет встроенных защитных шайб или уплотнений. Он применяется там, где подшипник работает внутри защищенного корпуса, где смазка подается отдельно или где предусмотрена масляная ванна.

SKF 6309-2Z, в отличие от открытого исполнения, уже имеет металлические шайбы с обеих сторон и пластичную смазку внутри. Это снижает потребность в обслуживании и делает подшипник удобным для стандартных промышленных узлов без отдельной системы смазывания.

Чем SKF 6309-2Z отличается от 6309-2Z/C3

Основное отличие между 6309-2Z и 6309-2Z/C3 — радиальный внутренний зазор. SKF 6309-2Z имеет нормальный зазор CN, а исполнение C3 имеет увеличенный радиальный внутренний зазор.

Зазор C3 выбирают, когда при работе возможно уменьшение рабочего зазора из-за нагрева, плотной посадки на вал или высокой нагрузки. Если в документации оборудования указан C3, заменять его на CN без проверки условий эксплуатации не рекомендуется. Такая ошибка может привести к повышенному нагреву, шуму и сокращению ресурса подшипника.

Типовые симптомы неправильного выбора подшипника

Если вместо нужного исполнения установлен неподходящий подшипник, проблема не всегда проявляется сразу. В первые часы работы узел может вращаться нормально, но затем появляются признаки перегрева, шума или нестабильной работы. Для типоразмера 6309 это особенно важно, потому что подшипник часто стоит в более нагруженных узлах с валом 45 мм.

• Повышенный нагрев. Возможная причина — неправильный зазор, чрезмерная посадка, неподходящий тип уплотнения или ошибка монтажа.
• Гул или вибрация. Возможная причина — повреждение дорожек качения, перекос, загрязнение или неоригинальный подшипник низкого качества.
• Выдавливание смазки. Возможная причина — перегрев, избыточная температура в узле или нарушение защитных шайб.
• Быстрый износ. Возможная причина — попадание загрязнений, неправильная посадка или использование 2Z в условиях, где требуется контактное уплотнение.
• Повторный выход из строя после замены. Возможная причина — проблема не в самом подшипнике, а в валу, корпусе, муфте, дисбалансе, перекосе или нарушенной геометрии посадочных мест.

Типовые ошибки при замене 6309-2Z

При замене SKF 6309-2Z важно смотреть не только на размеры 45×100×25 мм. Суффиксы в маркировке определяют защиту, зазор, смазку и поведение подшипника в работе. Ошибка в одной букве может изменить температуру, уровень трения и ресурс всего узла.

• Замена 2Z на 2RS1 без проверки скорости. Контактные уплотнения лучше защищают, но могут увеличить трение и температуру в скоростном узле.
• Замена C3 на CN. Если оборудование рассчитано на увеличенный зазор, нормальный CN может оказаться недостаточным после монтажа и нагрева.
• Использование 2Z в грязной среде. Металлические шайбы не заменяют контактные уплотнения при постоянной пыли, влаге или абразиве.
• Установка без проверки посадок. Изношенный вал или корпус могут быстро вывести из строя даже оригинальный подшипник SKF.
• Монтаж ударами через шарики. Такая установка повреждает дорожки качения и приводит к шуму, вибрации и раннему отказу.
• Ориентация только на цену. В нагруженных узлах дешевый неоригинальный подшипник может стоить дороже из-за простоя оборудования.

Чек-лист перед заказом SKF 6309-2Z

Перед покупкой SKF 6309-2Z желательно проверить условия работы узла и убедиться, что выбранное исполнение соответствует требованиям оборудования.

• Проверьте размеры подшипника: 45×100×25 мм.
• Сверьте полную маркировку старого изделия: 6309-2Z, 6309-2Z/C3, 6309-2RS1 или другое исполнение.
• Уточните требуемый радиальный внутренний зазор: CN или C3.
• Проверьте, нужна ли высокая скорость вращения или усиленная защита от загрязнений.
• Оцените условия эксплуатации: пыль, влага, температура, нагрузка, вибрация.
• Проверьте посадочные места на валу и в корпусе.
• Убедитесь, что в узле не требуется повторное смазывание.
• Для электродвигателей и насосов проверьте шум, вибрацию и температуру после монтажа.
• Для ответственных узлов используйте оригинальный SKF и корректный монтажный инструмент.

Смазка и обслуживание SKF 6309-2Z

SKF 6309-2Z поставляется с пластичной смазкой внутри подшипника. Металлические защитные шайбы помогают удерживать смазочный материал и ограничивают попадание загрязнений. В штатной эксплуатации повторное смазывание не предусмотрено.

Не рекомендуется вскрывать защитные шайбы, промывать подшипник перед установкой или добавлять смазку без технической необходимости. Нарушение заводской конструкции может ухудшить защиту, изменить количество смазки и снизить срок службы подшипника.

Если подшипник устанавливается в корпус, где присутствует пыль, влага или абразив, необходимо оценить внешнюю защиту узла. В ряде случаев проблему нужно решать не заменой 2Z на другой подшипник, а восстановлением внешнего уплотнения корпуса или защитного кожуха.

Рекомендации по монтажу

При монтаже SKF 6309-2Z монтажное усилие должно передаваться только через то кольцо, которое устанавливается с натягом. Если подшипник монтируется на вал, усилие передают на внутреннее кольцо. Если подшипник запрессовывается в корпус, усилие передают на наружное кольцо.

Нельзя передавать усилие через шарики, сепаратор или защитные шайбы. Это может повредить дорожки качения, вызвать шум, вибрацию, повышенный нагрев и преждевременный выход подшипника из строя.

Для аккуратной установки рекомендуется использовать монтажные наборы, прессы, индукционные нагреватели и другой специализированный инструмент. После монтажа необходимо проверить легкость вращения, отсутствие постороннего шума, температуру и вибрацию узла под нагрузкой.

Блок для B2B-заказчика: что указать в заявке

Чтобы быстрее получить корректное коммерческое предложение на SKF 6309-2Z, в заявке желательно указать не только артикул, но и условия применения. Это помогает исключить ошибку между 2Z, 2RS1, C3 и другими исполнениями.

• Требуемый артикул: SKF 6309-2Z.
• Количество подшипников.
• Оборудование или узел, где используется подшипник.
• Нужен ли именно нормальный зазор CN или требуется C3.
• Условия работы: скорость, температура, пыль, влага, нагрузка.
• Город поставки по Казахстану.
• Нужны ли документы, сертификаты или подтверждение оригинальности.

Почему важно использовать оригинальный SKF 6309-2Z

Подшипник в электродвигателе, насосе, редукторе или приводе влияет на работу всего оборудования: уровень шума, вибрацию, температуру, ресурс вала, корпуса, муфты и смежных деталей. Неоригинальный или неправильно подобранный подшипник может привести к ускоренному износу, остановке оборудования и дополнительным расходам на ремонт.

Оригинальный SKF 6309-2Z имеет контролируемую геометрию, стабильные характеристики грузоподъемности, корректное исполнение защитных шайб, качественную обработку дорожек качения и параметры, соответствующие технической документации. Для промышленных предприятий это особенно важно, потому что стоимость простоя обычно значительно выше стоимости самого подшипника.

Купить SKF 6309-2Z в Казахстане

Компания Industrial Motion Solutions поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать радиальный шарикоподшипник SKF 6309-2Z для ремонта, технического обслуживания, комплектации оборудования и пополнения складского запаса.

Если вам нужно подобрать аналог, проверить совместимость по размерам или уточнить, подходит ли SKF 6309-2Z для конкретного узла, специалисты IMS помогут сверить ключевые параметры: внутренний диаметр, наружный диаметр, ширину, тип защиты, внутренний зазор, грузоподъемность, скорость вращения и условия эксплуатации.

FAQ по SKF 6309-2Z

Что такое SKF 6309-2Z?

SKF 6309-2Z — это однорядный радиальный шарикоподшипник с металлическими защитными шайбами с двух сторон. Он применяется в электродвигателях, насосах, вентиляторах, редукторах, приводах и других промышленных узлах.

Какие размеры у SKF 6309-2Z?

Размеры SKF 6309-2Z составляют 45 × 100 × 25 мм. Внутренний диаметр — 45 мм, наружный диаметр — 100 мм, ширина — 25 мм.

Что означает 2Z в маркировке?

2Z означает, что подшипник имеет металлические защитные шайбы с двух сторон. Такое исполнение помогает удерживать смазку и защищать подшипник от крупных загрязнений при низком сопротивлении вращению.

Чем 6309-2Z отличается от 6309-2RS1?

6309-2Z имеет металлические бесконтактные шайбы, а 6309-2RS1 — контактные резиновые уплотнения. Исполнение 2Z лучше подходит для более высоких скоростей и меньшего трения, а 2RS1 — для лучшей защиты от пыли и влаги.

Можно ли использовать SKF 6309-2Z во влажной или пыльной среде?

В умеренно загрязненных условиях 6309-2Z может применяться, но при постоянной влаге, пыли или абразиве лучше рассмотреть подшипник с контактными уплотнениями, например 6309-2RS1 или 6309-2RSH.

Есть ли у SKF 6309-2Z заводская смазка?

Да, SKF 6309-2Z поставляется с пластичной смазкой внутри. В штатной эксплуатации повторное смазывание не предусмотрено.

Какой внутренний зазор у SKF 6309-2Z?

SKF 6309-2Z имеет нормальный радиальный внутренний зазор CN. Если оборудование требует увеличенного зазора, нужно рассматривать исполнение C3.

Какая грузоподъемность у SKF 6309-2Z?

Номинальная динамическая грузоподъемность SKF 6309-2Z составляет 55,3 кН, а номинальная статическая грузоподъемность — 31,5 кН.

Какая скорость вращения у SKF 6309-2Z?

Номинальная частота вращения SKF 6309-2Z составляет 15000 об/мин, предельная частота вращения — 7500 об/мин.

Можно ли заменить открытый 6309 на 6309-2Z?

Такая замена возможна только после проверки условий работы узла. Размеры совпадают, но исполнение 2Z имеет защитные шайбы и заводскую смазку, поэтому поведение подшипника может отличаться от открытого варианта в системе смазывания.

Где купить SKF 6309-2Z в Казахстане?

Купить SKF 6309-2Z в Казахстане можно в Industrial Motion Solutions. Компания поставляет подшипники SKF для промышленных предприятий и помогает подобрать продукцию под конкретное оборудование и условия эксплуатации.
