Описание

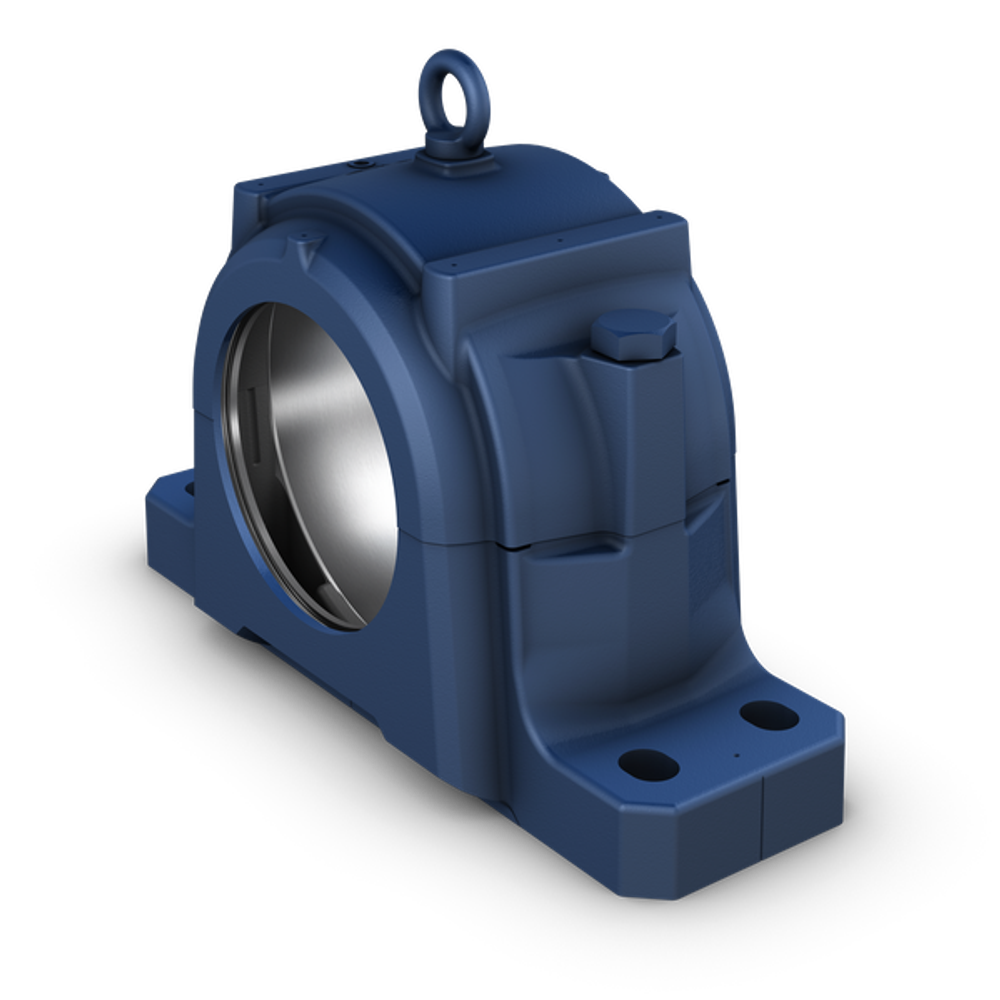

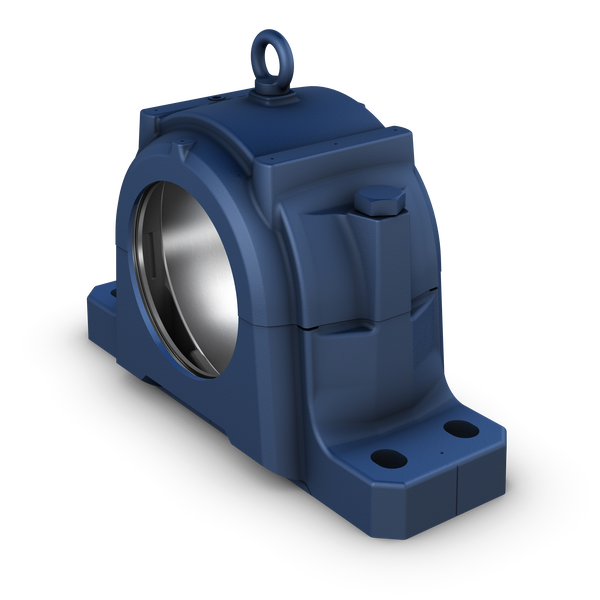

SKF FSNL 524-620 — разъёмный чугунный корпус серии FSNL с четырьмя продолговатыми отверстиями, отлитыми в основании. Такое исполнение отличается от стандартного двухточечного крепления SNL и может использоваться при монтаже на Т-образные балки.
Посадочное место подшипника имеет диаметр Dₐ 215 мм и ширину Cₐ 86 мм. Корпус рассчитан на пластичную смазку и допускает компоновку как для сквозного вала, так и для конца вала.
Для выбора FSNL 524-620 сверяют Dₐ, Cₐ и четырёхточечную продолговатую схему крепления; исполнение FSNL не следует заменять вариантом SNL /MS2 без технической проверки. Поставка через IMS выполняется по Казахстану; для юридических лиц предусмотрены счёт и закрывающие документы.
Характеристики
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Без
Расстояние между центрами отверстий под болты (J)
350 mm
Высота до центра (стационарный корпус) (H₁)
140 mm
Тип отверстия под крепёжные болты
Продолговатые отверстия
Конфигурация корпуса
Разъёмный
Тип корпуса
Стационарный корпус
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Ширина посадочного места подшипника (Cₐ)
86 mm
Диаметр посадочного места подшипника (Dₐ)
215 mm
Расстояние между центрами отверстий под болты (осевое направление) (J₁)
70 mm
Приспособления/возможность смазывания корпуса
Пластичная смазка
Диаметр крепёжного болта (G)
16 mm
Болт крышки
M20x120
Рым-болт
M10
Tightening torque, attachment bolt
200 N·m
Tightening torque, cap bolt
200 N·m
Grease fill, 20%
630 g
Grease fill, 40%
1000 g
Бренд
SKF
