Описание

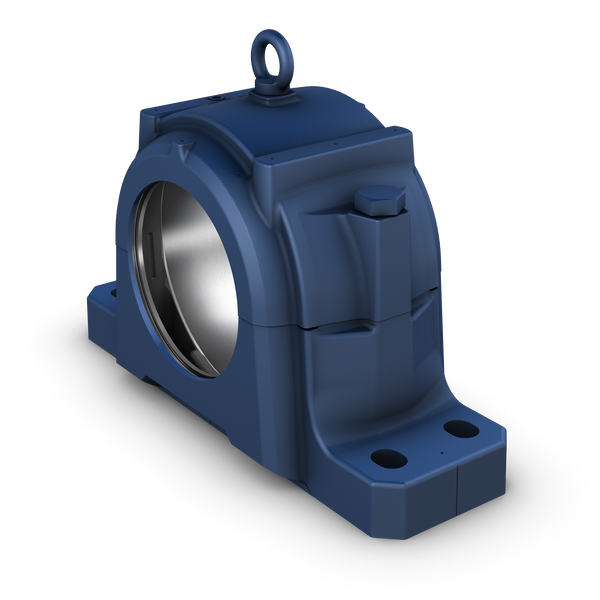

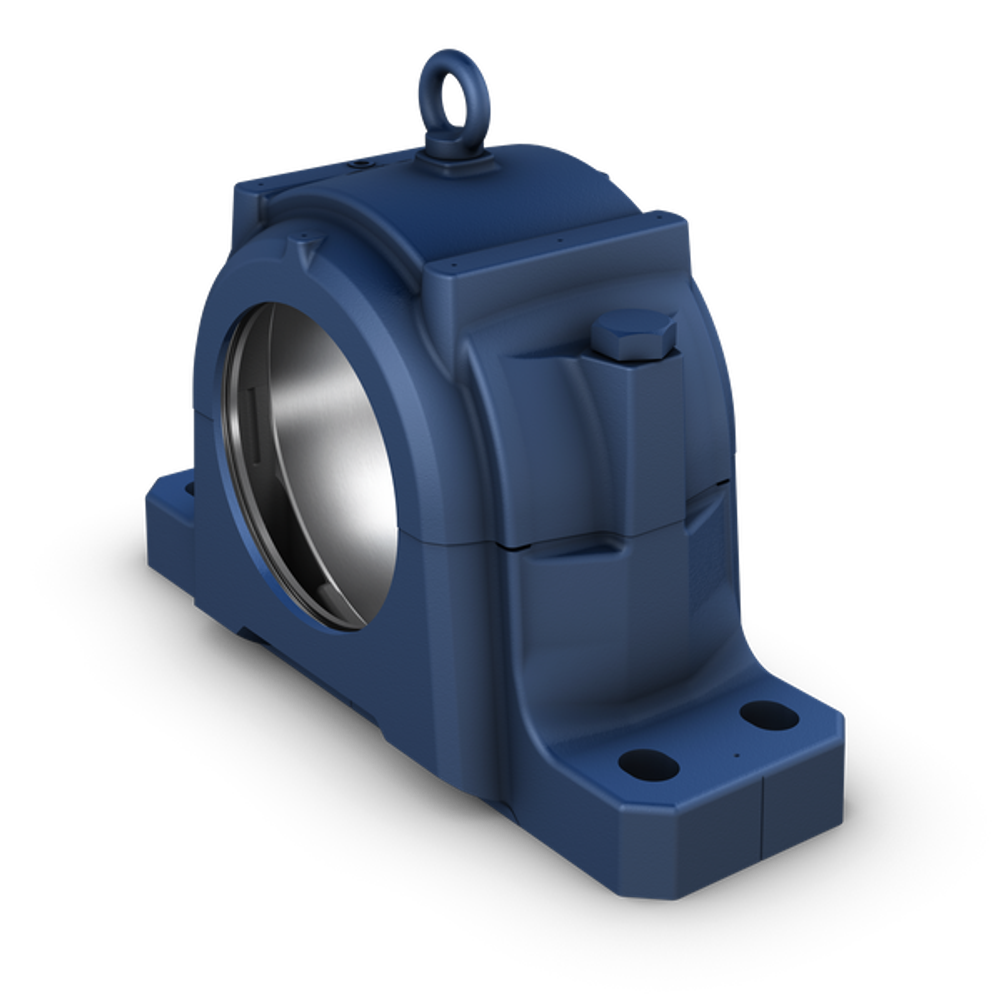

SKF FSNL 526 — разъёмный чугунный корпус серии FSNL с четырьмя продолговатыми отверстиями, отлитыми в основании. Такое исполнение отличается от стандартного двухточечного крепления SNL и может использоваться при монтаже на Т-образные балки.
Посадочное место подшипника имеет диаметр Dₐ 230 мм и ширину Cₐ 90 мм. Корпус рассчитан на пластичную смазку и допускает компоновку как для сквозного вала, так и для конца вала.
Для выбора FSNL 526 сверяют Dₐ, Cₐ и четырёхточечную продолговатую схему крепления; исполнение FSNL не следует заменять вариантом SNL /MS2 без технической проверки. Заказать корпус можно в IMS с поставкой по Казахстану, счётом и документами для организации.
Характеристики
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Без
Расстояние между центрами отверстий под болты (J)
380 mm
Высота до центра (стационарный корпус) (H₁)
150 mm
Тип отверстия под крепёжные болты
Продолговатые отверстия
Конфигурация корпуса
Разъёмный
Тип корпуса
Стационарный корпус
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Ширина посадочного места подшипника (Cₐ)
90 mm
Диаметр посадочного места подшипника (Dₐ)
230 mm
Расстояние между центрами отверстий под болты (осевое направление) (J₁)
70 mm
Приспособления/возможность смазывания корпуса
Пластичная смазка
Диаметр крепёжного болта (G)
20 mm
Болт крышки
M24x130
Рым-болт
M10
Tightening torque, attachment bolt
385 N·m
Tightening torque, cap bolt
350 N·m
Grease fill, 20%
700 g
Grease fill, 40%
1100 g
Бренд
SKF
