Описание

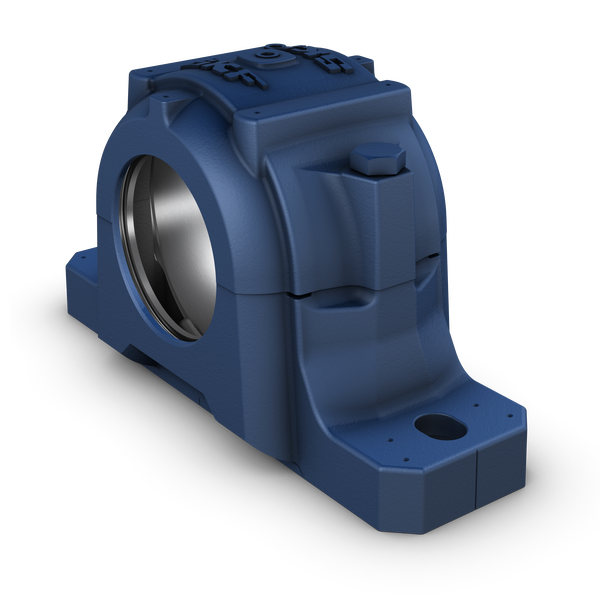

SKF SNL 520-617 — разъёмный стационарный корпус подшипника серии SNL из серого чугуна. Корпус состоит из основания и съёмной крышки и допускает монтаж по схеме для сквозного вала или конца вала.
Диаметр посадочного места подшипника Dₐ составляет 180 мм, его ширина Cₐ — 70 мм. В основании предусмотрены два крепёжных отверстия, а система корпуса рассчитана на применение пластичной смазки.
При подборе SNL 520-617 посадочный размер Dₐ нельзя принимать за диаметр вала; подшипник, закрепление и систему уплотнений сверяют отдельно по спецификации узла. IMS поставляет корпуса SKF предприятиям в регионы Казахстана и оформляет необходимые документы.
Характеристики
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Без
Расстояние между центрами отверстий под болты (J)
320 mm
Высота до центра (стационарный корпус) (H₁)
112 mm
Тип отверстия под крепёжные болты
С отверстиями (тип не указан)
Конфигурация корпуса
Разъёмный
Тип корпуса
Стационарный корпус
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Ширина посадочного места подшипника (Cₐ)
70 mm
Диаметр посадочного места подшипника (Dₐ)
180 mm
Приспособления/возможность смазывания корпуса
Пластичная смазка
Диаметр крепёжного болта (G)
24 mm
Болт крышки
M20x100
Tightening torque, attachment bolt
665 N·m
Tightening torque, cap bolt
200 N·m
Grease fill, 20%
390 g
Grease fill, 40%
630 g
Бренд
SKF
