Описание

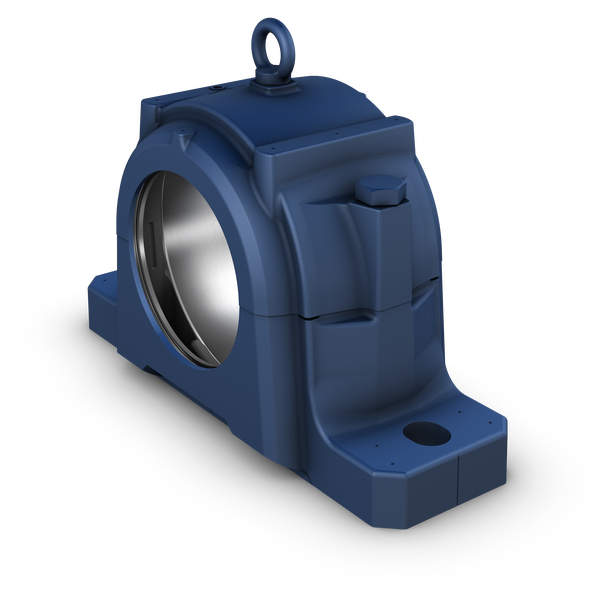

SKF SNL 524-620 — разъёмный стационарный корпус подшипника серии SNL из серого чугуна. Корпус состоит из основания и съёмной крышки и допускает монтаж по схеме для сквозного вала или конца вала.
Диаметр посадочного места подшипника Dₐ составляет 215 мм, его ширина Cₐ — 86 мм. В основании предусмотрены два крепёжных отверстия, а система корпуса рассчитана на применение пластичной смазки.
При подборе SNL 524-620 посадочный размер Dₐ нельзя принимать за диаметр вала; подшипник, закрепление и систему уплотнений сверяют отдельно по спецификации узла. Поставка через IMS выполняется по Казахстану; для юридических лиц предусмотрены счёт и закрывающие документы.
Характеристики
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Без
Расстояние между центрами отверстий под болты (J)
350 mm
Высота до центра (стационарный корпус) (H₁)
140 mm
Тип отверстия под крепёжные болты
С отверстиями (тип не указан)
Конфигурация корпуса
Разъёмный
Тип корпуса
Стационарный корпус
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Ширина посадочного места подшипника (Cₐ)
86 mm
Диаметр посадочного места подшипника (Dₐ)
215 mm
Приспособления/возможность смазывания корпуса
Пластичная смазка
Диаметр крепёжного болта (G)
24 mm
Болт крышки
M20x120
Рым-болт
M10
Tightening torque, attachment bolt
665 N·m
Tightening torque, cap bolt
200 N·m
Grease fill, 20%
630 g
Grease fill, 40%
1000 g
Бренд
SKF
