Описание

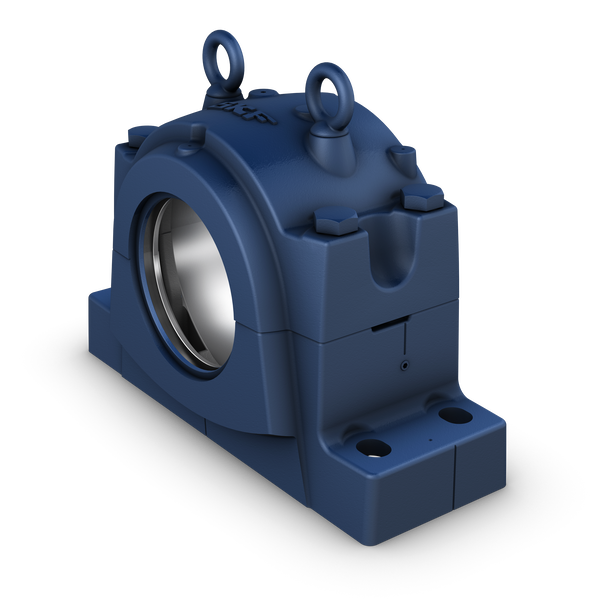

Крупногабаритный корпус SKF SNL 3040 относится к разъёмной стационарной линейке SNL серий 30/31/32. Чугунное исполнение предназначено для установки подшипников крупных размерных серий.
Диаметр посадочного места подшипника Dₐ составляет 310 мм, ширина Cₐ — 122 мм. В основании предусмотрены четыре крепёжных отверстия; для корпуса применяется пластичная смазка.
При выборе SNL 3040 учитывают крупную серию корпуса, четыре точки крепления и фактическое посадочное место; это исполнение не следует смешивать со стандартными SNL серий 2/3/5/6. Заказать корпус можно в IMS с поставкой по Казахстану, счётом и документами для организации.
Характеристики
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Без
Расстояние между центрами отверстий под болты (J)
480 mm
Высота до центра (стационарный корпус) (H₁)
190 mm
Тип отверстия под крепёжные болты
С отверстиями (тип не указан)
Конфигурация корпуса
Разъёмный
Тип корпуса
Стационарный корпус
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Ширина посадочного места подшипника (Cₐ)
122 mm
Диаметр посадочного места подшипника (Dₐ)
310 mm
Расстояние между центрами отверстий под болты (осевое направление) (J₁)
120 mm
Приспособления/возможность смазывания корпуса
Пластичная смазка
Диаметр крепёжного болта (G)
24 mm
Болт крышки
M24x150
Рым-болт
M20
Tightening torque, attachment bolt
665 N·m
Tightening torque, cap bolt
350 N·m
Grease fill, 20%
1200 g
Grease fill, 40%
2000 g
Бренд
SKF
