Описание

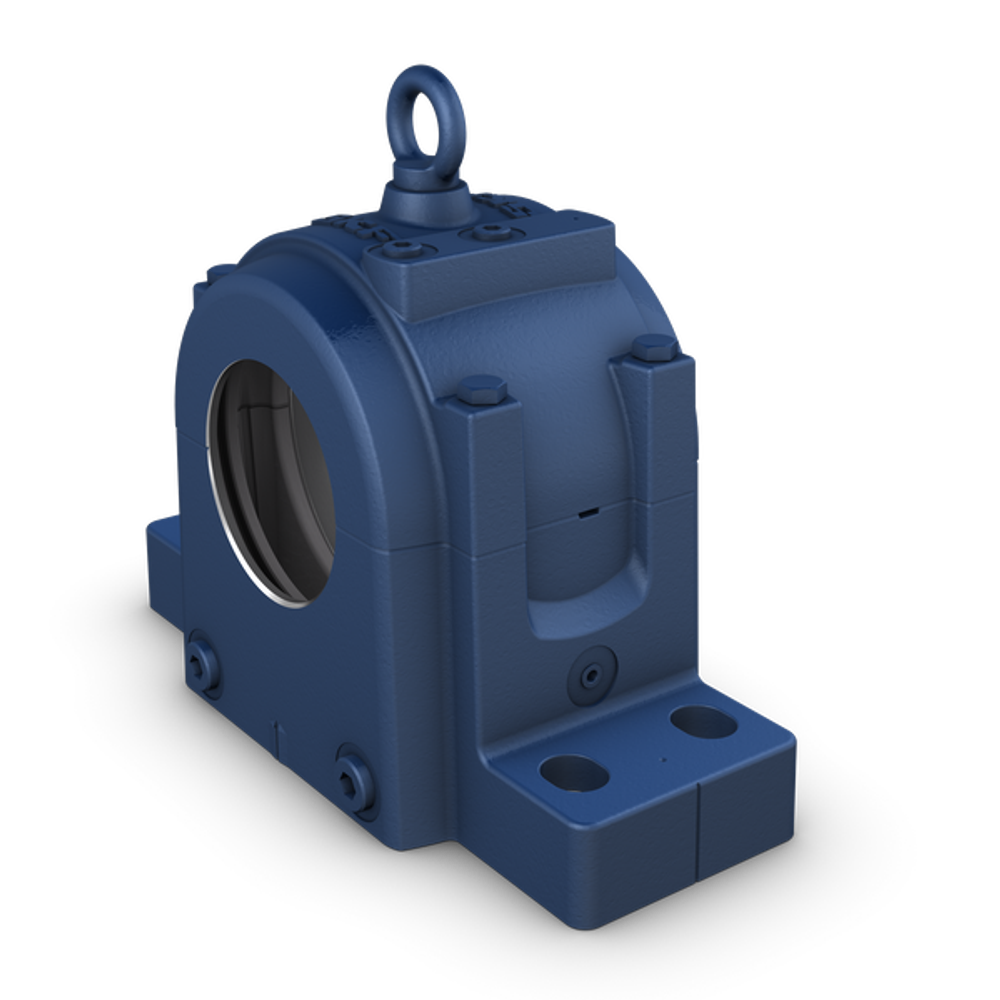

Разъёмный стационарный корпус SKF SONL 224-524 серии SONL специально разработан для масляной смазки подшипника. Такое решение применяют при высоких скоростях или температурах, а также когда требуется отвод тепла маслом.
Диаметр посадочного места Dₐ равен 215 мм, ширина Cₐ — 82 мм. Чугунный корпус имеет четыре крепёжных отверстия и допускает монтаж для сквозного вала или конца вала.
При выборе SONL 224-524 необходимо проверить масляную систему, посадочные размеры и совместимые уплотнения по проектной документации. Заказать корпус можно в IMS с поставкой по Казахстану, счётом и документами для организации.
Характеристики
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Масляное уплотнение
Расстояние между центрами отверстий под болты (J)
347 mm
Высота до центра (стационарный корпус) (H₁)
170 mm
Тип отверстия под крепёжные болты
С отверстиями (тип не указан)
Конфигурация корпуса
Разъёмный
Тип корпуса
Стационарный корпус
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Ширина посадочного места подшипника (Cₐ)
82 mm
Диаметр посадочного места подшипника (Dₐ)
215 mm
Расстояние между центрами отверстий под болты (осевое направление) (J₁)
90 mm
Приспособления/возможность смазывания корпуса
Масло
Диаметр крепёжного болта (G)
24 mm
Рым-болт
M16
Бренд
SKF
