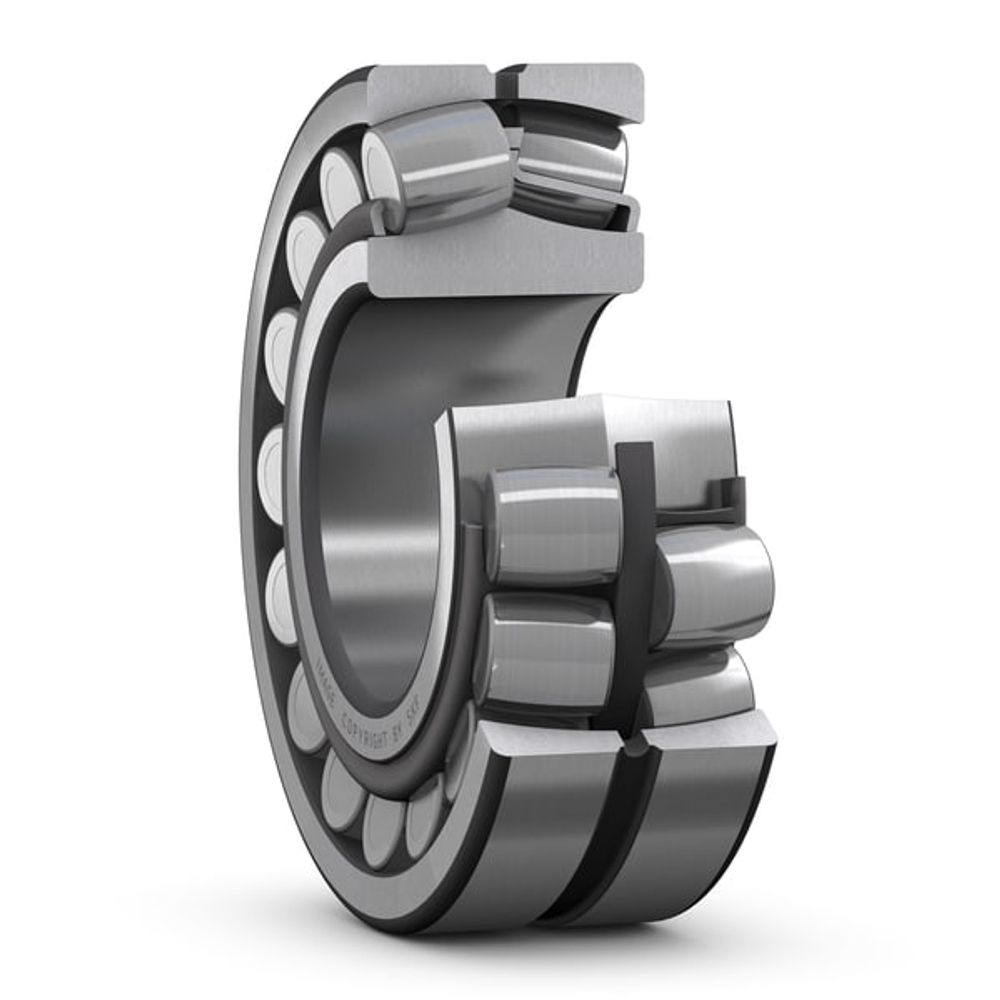

SKF 22316 E — двухрядный сферический роликоподшипник с цилиндрическим отверстием для вала 80 мм. Модель имеет размер 80×170×58 мм и применяется в тяжёлых промышленных узлах, где требуется высокая радиальная грузоподъёмность, устойчивость к перекосам и возможность обслуживания смазки в процессе эксплуатации.
Главная особенность 22316 E SKF — усиленная самоустанавливающаяся конструкция серии 223. По сравнению с более компактными сферическими роликоподшипниками под тот же вал, эта серия рассчитана на более крупное посадочное место и более тяжёлые режимы работы: редукторы, приводные барабаны, дробилки, конвейеры, грохоты и другое оборудование с переменными или ударными нагрузками.
Когда выбирают SKF 22316 E
SKF 22316 E выбирают, когда обычный шарикоподшипник или более компактный роликовый подшипник не обеспечивает нужный запас по нагрузке, жёсткости и устойчивости к несоосности. Сферическая дорожка качения наружного кольца позволяет подшипнику работать при небольших перекосах и прогибах вала.
- нужен сферический роликоподшипник размера 80×170×58 мм;
- требуется цилиндрическое отверстие без конической посадки;
- оборудование работает с высокими радиальными нагрузками;
- возможны перекосы, прогиб вала или монтажная несоосность;
- подшипник должен обслуживаться через повторное смазывание;
- требуется более тяжёлая серия 223, а не компактная серия 222;
- нужна самоустанавливающаяся роликовая конструкция для промышленного узла.
Что означает маркировка 22316 E
Обозначение 22316 относится к сферическим роликоподшипникам тяжёлой серии с двумя рядами роликов. Такая конструкция рассчитана на значительные радиальные нагрузки и может воспринимать осевые нагрузки в пределах допустимого режима работы узла.
Суффикс E указывает на внутреннее исполнение SKF с повышенной несущей способностью. Для этой позиции важно, что в маркировке нет суффикса K: значит, подшипник имеет цилиндрическое отверстие, а не коническое. Это критично при подборе, потому что 22316 E и 22316 EK требуют разных схем посадки.
Цилиндрическое отверстие: когда это важно
22316 E устанавливается на цилиндрическую посадочную поверхность. Такое исполнение выбирают, когда конструкция оборудования рассчитана на прямую посадку подшипника на вал или в узел без закрепительной втулки под коническое отверстие.
Если в старой маркировке указан 22316 EK, это уже другое исполнение — с коническим отверстием. Заменять 22316 EK на 22316 E без проверки нельзя: изменится способ монтажа, посадка и контроль рабочего зазора.
Где применяется подшипник 22316 E SKF
Сферический роликоподшипник SKF 22316 E применяют в оборудовании, где вал диаметром 80 мм работает под высокой нагрузкой и может испытывать перекосы или прогиб. Это типовой вариант для тяжёлых приводов, конвейерных систем и оборудования непрерывного цикла.
- редукторы и промышленные передачи;
- конвейеры, транспортеры и приводные барабаны;
- дробилки, грохоты и вибрационные механизмы;
- насосы, вентиляторы и воздуходувки крупного типоразмера;
- горнодобывающее, цементное и металлургическое оборудование;
- узлы с прогибом вала или возможной несоосностью опор;
- оборудование, где требуется повторное смазывание подшипника.
Чем 22316 E отличается от 22216 E
22216 E и 22316 E рассчитаны на вал 80 мм, но относятся к разным размерным сериям. 22216 E компактнее, а 22316 E имеет больший наружный диаметр и ширину. Поэтому 22316 E выбирают для более нагруженных узлов, где посадочное место рассчитано именно на размер 80×170×58 мм.
Заменять 22216 E на 22316 E только из-за одинакового внутреннего диаметра нельзя. Нужно сверять наружный диаметр, ширину, нагрузку, скорость, корпус, посадку и доступное монтажное пространство.
Чем 22316 E отличается от 22316 EK
22316 E имеет цилиндрическое отверстие. 22316 EK имеет коническое отверстие и обычно применяется с другой схемой монтажа, включая коническую посадку или закрепительную втулку.
Эти исполнения нельзя считать прямыми заменами. Если в документации оборудования или на старом подшипнике указан суффикс K, нужно проверять втулку, гайку, шайбу, посадку и остаточный зазор после монтажа.
Чем 22316 E отличается от 22316 E/C3
22316 E в базовом исполнении имеет нормальный радиальный внутренний зазор CN. Версия 22316 E/C3 имеет увеличенный зазор и применяется там, где это требуется из-за посадки, нагрева, вибрации или условий работы оборудования.
Визуально эти подшипники могут быть похожи, но рабочее поведение у них разное. Если в маркировке старого подшипника был указан C3, ставить обычный CN без проверки нельзя. Если оборудование рассчитано на CN, переход на C3 также должен быть подтверждён документацией или расчётом узла.
Как не ошибиться при подборе SKF 22316 E
Перед заказом SKF 22316 E нужно сверить полную маркировку старого подшипника, тип отверстия, посадочные размеры, внутренний зазор и способ монтажа. Для этой модели важно не потерять отсутствие суффикса K: именно оно показывает, что подшипник имеет цилиндрическое отверстие.
Также нужно проверить посадку на валу и в корпусе, условия смазывания, рабочую температуру, фактическую нагрузку, частоту вращения и состояние посадочных мест. Для сферических роликоподшипников особенно важны чистота смазки, корректный монтаж и отсутствие чрезмерного перекоса корпуса относительно вала.
Купить SKF 22316 E в Казахстане
В IMS можно заказать сферический роликоподшипник SKF 22316 E для ремонта, обслуживания и комплектации промышленного оборудования. Мы поможем проверить маркировку, отличить цилиндрическое исполнение от конического, подобрать совместимое решение под условия эксплуатации и оформить поставку по Казахстану.
Чтобы купить подшипник 22316 E SKF, добавьте товар в корзину или отправьте запрос через форму на сайте. Для B2B-клиентов можно уточнить наличие, цену, сроки поставки, документы и условия отгрузки.
FAQ по SKF 22316 E
Что такое SKF 22316 E?
SKF 22316 E — это двухрядный сферический роликоподшипник 80×170×58 мм с цилиндрическим отверстием и элементами для повторного смазывания.
Чем 22316 E отличается от 22316 EK?
22316 E имеет цилиндрическое отверстие, а 22316 EK — коническое отверстие. При замене нужно проверять посадку, втулку и схему монтажа.
Чем 22316 E отличается от 22216 E?
Оба подшипника рассчитаны на вал 80 мм, но 22316 E крупнее: у него больше наружный диаметр и ширина. Поэтому он требует другого посадочного места и рассчитан на более тяжёлую серию применения.
Можно ли заменить 22316 E на 22316 E/C3?
Не всегда. У 22316 E/C3 увеличенный внутренний зазор, а у базового 22316 E — нормальный зазор CN. Перед заменой нужно сверить требования оборудования.
Есть ли у SKF 22316 E уплотнения?
Нет, это открытый сферический роликоподшипник без встроенных уплотнений. Смазка и защита должны обеспечиваться конструкцией оборудования.
Где применяется SKF 22316 E?
Подшипник применяют в редукторах, конвейерах, приводных барабанах, дробилках, грохотах, насосах, вентиляторах и другом оборудовании с высокой нагрузкой и возможной несоосностью.
