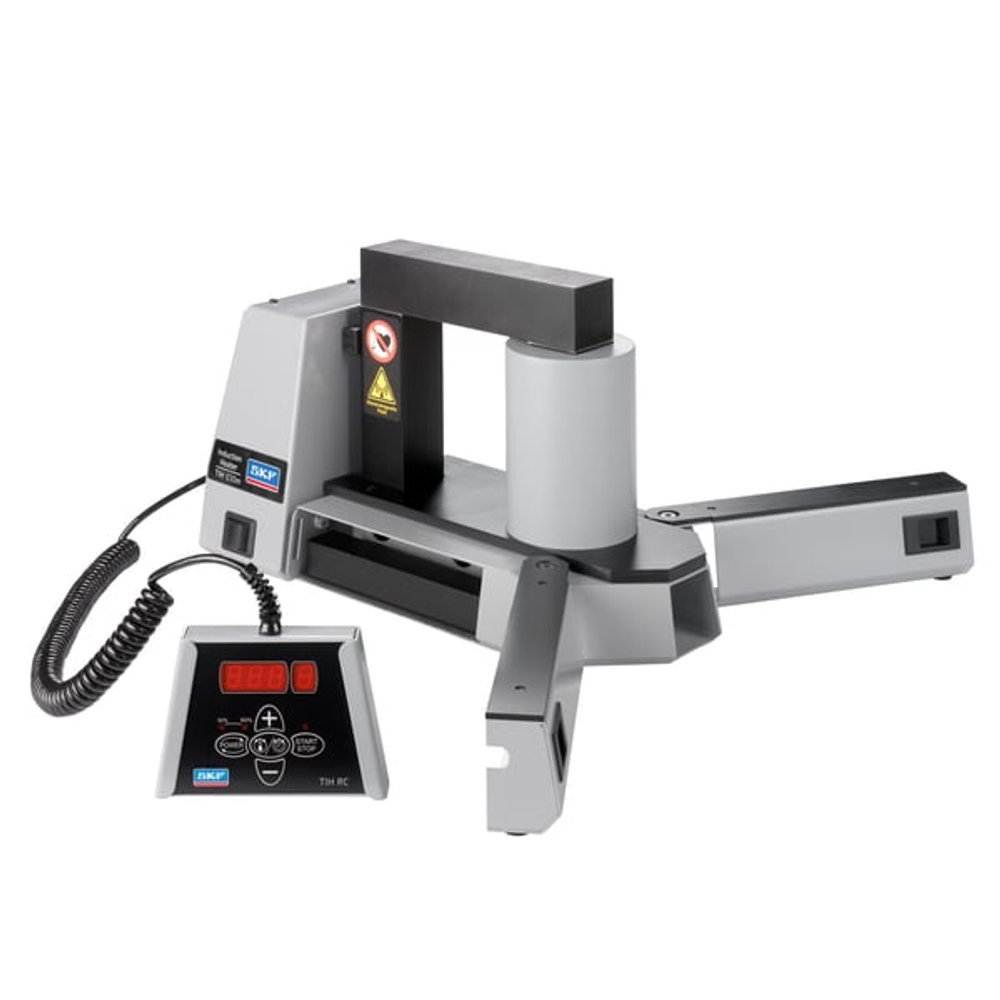

SKF TIH 030M/230V — малый индукционный нагреватель для монтажа подшипников
SKF TIH 030M/230V — это компактный индукционный нагреватель для горячего монтажа подшипников и других металлических деталей с замкнутым контуром. Оборудование применяется при техническом обслуживании электродвигателей, насосов, редукторов, вентиляторов, компрессоров, приводных механизмов и других промышленных узлов, где важно установить подшипник без ударных нагрузок, перекоса и повреждения посадочных поверхностей.
Модель TIH 030M/230V рассчитана на нагрев подшипников массой до 40 кг и работает от сети 200–240 В, 50/60 Гц. Нагреватель подходит для подшипников с диаметром отверстия от 20 до 300 мм и сочетает высокую нагревательную способность с компактной конструкцией. Это удобное решение для ремонтных служб, сервисных инженеров, монтажных организаций и промышленных предприятий, которым нужен переносной индукционный нагреватель для регулярной установки подшипников.
Для чего применяется индукционный нагреватель SKF TIH 030M/230V
Индукционный нагреватель SKF TIH 030M/230V применяется для контролируемого нагрева подшипников перед установкой на вал. При нагреве внутреннее кольцо подшипника расширяется, что позволяет установить подшипник на посадочное место без чрезмерного механического усилия. Такой способ монтажа снижает риск повреждения дорожек качения, тел качения, сепаратора и посадочных поверхностей.
Кроме подшипников, нагреватель может использоваться для нагрева других металлических деталей, которые образуют замкнутый электрический контур: втулок, шкивов, зубчатых колёс, муфт, распорных колец и аналогичных деталей. Это делает TIH 030M/230V полезным инструментом не только для подшипниковых работ, но и для широкого спектра задач по ремонту и обслуживанию промышленного оборудования.
Основные характеристики SKF TIH 030M/230V
| Параметр | Значение |
|---|---|
| Производитель | SKF |
| Модель | TIH 030M/230V |
| Тип изделия | Малый индукционный нагреватель |
| Назначение | Горячий монтаж подшипников и нагрев металлических деталей |
| Напряжение и частота | 200–240 В, 50/60 Гц |
| Максимальная потребляемая мощность | 2,0 кВА |
| Максимальная масса подшипника | 40 кг |
| Максимальная масса цельной детали | 20 кг |
| Диапазон отверстий подшипников | 20–300 мм |
| Диапазон наружных диаметров деталей | 32–500 мм |
| Рабочая зона между опорами | 100 × 135 мм |
| Диаметр индукционной катушки | 95 мм |
| Режимы работы | Температурный режим и временной режим |
| Диапазон температурного контроля | 0–250 °C |
| Временной режим | 0–60 минут |
| Регулировка мощности | 100% или 50% |
| Размагничивание | Автоматическое |
| Вес с ярмами | 20,9 кг |
| Габариты | 450 × 195 × 210 мм |
| Применение | Монтаж подшипников при ремонте, обслуживании и пусконаладке оборудования |
Состав и конструктивные особенности SKF TIH 030M/230V
SKF TIH 030M/230V имеет U-образный сердечник с индукционной катушкой, съёмное ярмо, выносную панель управления, температурный датчик и комплект стандартных ярм для работы с подшипниками разных размеров. Такая конструкция позволяет нагревать как более крупные детали, размещённые вокруг индукционной катушки, так и подшипники меньшего размера, установленные на подходящее ярмо.
| Элемент | Назначение |
|---|---|
| Индукционная катушка | Создаёт электромагнитное поле и нагревает деталь изнутри за счёт индуцированного тока |
| Съёмное ярмо | Позволяет размещать подшипники и другие детали в рабочей зоне нагревателя |
| Дополнительные ярма | Используются для нагрева подшипников с меньшим диаметром отверстия |
| Выносная панель управления | Позволяет управлять нагревом на расстоянии от горячей детали |

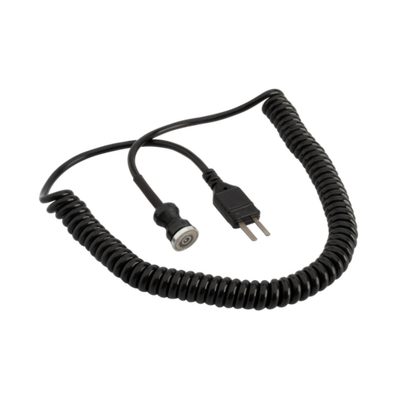

| Температурный датчик | Контролирует температуру детали при работе в температурном режиме |
| Складные опоры | Поддерживают крупные подшипники и повышают удобство работы |
| Автоматическое размагничивание | Снижает остаточную намагниченность детали после завершения нагрева |
Преимущества SKF TIH 030M/230V
- Высокая нагревательная способность. Нагреватель рассчитан на подшипники массой до 40 кг, несмотря на компактные размеры.
- Компактная конструкция. Модель удобно использовать в ремонтной зоне, на рабочем столе и при выездном сервисе.
- Контролируемый нагрев. Температурный режим позволяет задать нужную температуру нагрева подшипника и снизить риск перегрева.
- Временной режим. Возможность задать время нагрева удобна для повторяемых операций с однотипными деталями.
- Автоматическое размагничивание. После завершения нагрева деталь размагничивается автоматически, что важно для чистоты и надёжности подшипникового узла.
- Регулировка мощности. Переключение 100% и 50% мощности помогает аккуратно нагревать чувствительные детали и подшипники с малым внутренним зазором.
- Выносная панель управления. Оператор может управлять процессом, не приближаясь к горячей детали.
- Три стандартных ярма. Комплект ярм расширяет диапазон применяемых подшипников и деталей.
- Профессиональное решение SKF. Инструмент разработан для задач промышленного монтажа, ремонта и технического обслуживания.
Где используется индукционный нагреватель TIH 030M/230V
SKF TIH 030M/230V применяется на промышленных предприятиях, в сервисных центрах, ремонтных подразделениях, монтажных организациях и цехах технического обслуживания. Нагреватель востребован там, где регулярно выполняется установка подшипников с натягом на вал и требуется снизить риск повреждения деталей при монтаже.
Чаще всего индукционный нагреватель TIH 030M/230V используют при обслуживании следующих типов оборудования:
- электродвигателей;
- насосных агрегатов;
- редукторов и мотор-редукторов;
- компрессоров;
- вентиляторов и воздуходувок;
- конвейерных приводов;
- приводных станций;
- станочного оборудования;
- технологических машин;
- промышленных узлов с подшипниками, шкивами, втулками и муфтами.
Почему индукционный нагрев лучше ударного монтажа
При установке подшипника с натягом важно не передавать усилие через тела качения. Ударный монтаж неподходящими оправками, молотками или случайными инструментами может привести к микроповреждениям дорожек качения, деформации сепаратора, появлению шума, повышенной вибрации и сокращению ресурса подшипника.
Индукционный нагрев позволяет расширить внутреннее кольцо подшипника и установить его на вал без чрезмерного механического воздействия. Такой способ монтажа снижает риск скрытых повреждений и помогает обеспечить правильную посадку подшипника. Особенно это важно для промышленного оборудования, где отказ подшипникового узла может привести к простою линии или дорогостоящему ремонту.
Как работает SKF TIH 030M/230V
Индукционный нагреватель создаёт электромагнитное поле, которое индуцирует токи внутри нагреваемой металлической детали. Тепло возникает непосредственно в самой детали, поэтому нагрев происходит быстро и равномерно. При монтаже подшипников это позволяет добиться расширения внутреннего кольца без открытого пламени, масляных ванн и неконтролируемого перегрева.
Оператор может выбрать температурный режим или временной режим. В температурном режиме нагреватель ориентируется на показания датчика и завершает нагрев при достижении заданной температуры. Во временном режиме нагрев выполняется в течение заданного времени, что удобно при повторяющихся операциях с одинаковыми деталями.
Температурный режим SKF TIH 030M/230V
Температурный режим применяется, когда важно точно контролировать температуру детали. Для монтажа подшипников часто используется нагрев до температуры, достаточной для теплового расширения внутреннего кольца и свободной установки на вал. При этом необходимо учитывать рекомендации производителя подшипника и не превышать допустимую температуру нагрева.
Температурный датчик устанавливается на внутреннее кольцо подшипника или на внутреннюю поверхность детали. После достижения заданной температуры нагреватель автоматически завершает процесс, размагничивает деталь и подаёт сигнал оператору. Это делает процесс монтажа более предсказуемым и повторяемым.
Временной режим SKF TIH 030M/230V
Временной режим удобен для серийных или повторяющихся операций, когда специалист уже знает, сколько времени требуется для нагрева конкретного типоразмера подшипника. Оператор задаёт длительность нагрева, после чего оборудование работает в заданном временном интервале.
После завершения времени нагреватель автоматически отключается, выполняет размагничивание детали и подаёт звуковой сигнал. Такой режим помогает стандартизировать обслуживание однотипных узлов и ускоряет работу при регулярной замене подшипников.
Когда стоит выбрать SKF TIH 030M/230V
Модель SKF TIH 030M/230V стоит выбирать, если на предприятии регулярно выполняется монтаж подшипников массой до 40 кг и диаметром отверстия от 20 до 300 мм. Это хороший вариант для ремонтной службы, которой нужен компактный, но достаточно производительный нагреватель для типовых задач технического обслуживания.
Нагреватель особенно полезен там, где важно отказаться от ударного монтажа, открытого пламени и масляных ванн. Индукционный нагрев помогает повысить культуру монтажа, снизить риск повреждения подшипников и обеспечить более стабильную работу оборудования после ремонта.
Для каких деталей подходит SKF TIH 030M/230V
Основное назначение TIH 030M/230V — нагрев подшипников перед монтажом на вал. Однако нагреватель может использоваться и для других металлических деталей, если они подходят по геометрии и образуют замкнутый контур для индукционного нагрева.
К таким деталям относятся втулки, шкивы, зубчатые колёса, муфты, распорные кольца и другие компоненты, которые устанавливаются с натягом. Перед применением необходимо сверить массу детали, размеры, материал, требуемую температуру нагрева и возможность безопасного размещения детали в рабочей зоне нагревателя.
Преимущества перед нагревом горелкой или масляной ванной
Нагрев горелкой часто приводит к неравномерному распределению температуры и риску локального перегрева. Масляные ванны требуют дополнительной подготовки, контроля чистоты масла и последующей очистки деталей. Оба способа менее удобны для повторяемого промышленного монтажа, особенно когда требуется точный контроль температуры.
SKF TIH 030M/230V обеспечивает более чистый и управляемый процесс. Нагрев происходит внутри детали, температура контролируется датчиком, а после завершения цикла выполняется автоматическое размагничивание. Это делает индукционный нагрев более технологичным решением для современных ремонтных и производственных служб.
Почему SKF TIH 030M/230V удобен для службы технического обслуживания
Для ремонтных подразделений и сервисных служб индукционный нагреватель SKF удобен тем, что ускоряет монтаж подшипников и снижает зависимость от ручных методов установки. Компактная конструкция позволяет использовать нагреватель в мастерской, на участке технического обслуживания или рядом с оборудованием, если условия работы позволяют безопасно разместить устройство.
Использование TIH 030M/230V помогает сократить время монтажа, уменьшить вероятность ошибки и снизить риск повреждения подшипника до начала эксплуатации. Это особенно важно для производственных линий, где повторный демонтаж и замена подшипника приводят к простою оборудования и дополнительным затратам.
Безопасность при работе с индукционным нагревателем
При работе с SKF TIH 030M/230V необходимо соблюдать требования инструкции по эксплуатации. Индукционный нагреватель создаёт магнитное поле, поэтому людям с кардиостимуляторами и чувствительной медицинской электроникой нельзя находиться рядом с оборудованием во время работы. Также не допускается эксплуатация устройства во взрывоопасных зонах и при неподходящих условиях электропитания.
Нагретые подшипники и детали имеют высокую температуру, поэтому при работе необходимо использовать термостойкие перчатки, подходящее подъёмное оборудование и безопасные приёмы обращения с горячими деталями. Перед запуском важно проверить правильность установки ярма, подключение температурного датчика и соответствие напряжения сети требованиям модели.
Чем TIH 030M/230V отличается от более крупных нагревателей SKF
TIH 030M/230V относится к малым индукционным нагревателям SKF. Он рассчитан на подшипники массой до 40 кг и хорошо подходит для типовых задач обслуживания оборудования малого и среднего размера. Его ключевое преимущество — сочетание производительности, компактности и удобства эксплуатации.
Для более крупных подшипников и деталей могут потребоваться нагреватели большей мощности, например модели среднего или крупного класса. При выборе нагревателя нужно учитывать массу подшипника, размеры детали, требуемую температуру нагрева, частоту работ и условия эксплуатации на предприятии.
Купить SKF TIH 030M/230V в Казахстане
Компания Industrial Motion Solutions (IMS) поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать SKF TIH 030M/230V для монтажа подшипников и технического обслуживания оборудования, а также получить помощь с подбором индукционного нагревателя под конкретные задачи.
Если вам нужно подобрать нагреватель для электродвигателей, насосов, редукторов, компрессоров, вентиляторов или другого промышленного оборудования, специалисты IMS помогут сверить ключевые параметры: массу подшипников, диапазон отверстий, наружный диаметр деталей, напряжение питания, режимы работы и применимость модели к вашему оборудованию. Это снижает риск ошибки при заказе и помогает быстрее организовать правильный монтаж подшипников.
FAQ по SKF TIH 030M/230V
Что такое SKF TIH 030M/230V?
SKF TIH 030M/230V — это малый индукционный нагреватель для горячего монтажа подшипников и нагрева металлических деталей с замкнутым контуром.
Для каких подшипников подходит TIH 030M/230V?
Нагреватель подходит для подшипников с диаметром отверстия от 20 до 300 мм и массой до 40 кг.
Какое напряжение питания у SKF TIH 030M/230V?
Модель TIH 030M/230V рассчитана на питание от сети 200–240 В, 50/60 Гц.
Какая максимальная мощность у TIH 030M/230V?
Максимальная потребляемая мощность нагревателя составляет 2,0 кВА.
Можно ли использовать TIH 030M/230V для деталей кроме подшипников?
Да, нагреватель можно использовать для втулок, шкивов, зубчатых колёс, муфт, распорных колец и других металлических деталей, если они подходят по размеру, массе и образуют замкнутый контур для индукционного нагрева.
Какие режимы работы есть у SKF TIH 030M/230V?
Нагреватель имеет температурный режим и временной режим. В температурном режиме оператор задаёт нужную температуру, а во временном режиме — длительность нагрева.
Есть ли автоматическое размагничивание?
Да, после завершения нагрева устройство автоматически размагничивает деталь. Это важно для подшипниковых узлов, так как остаточная намагниченность может удерживать металлические частицы.
Какой вес у SKF TIH 030M/230V?
Вес нагревателя с ярмами составляет около 20,9 кг.
Какие габариты у SKF TIH 030M/230V?
Габариты нагревателя составляют примерно 450 × 195 × 210 мм.
Чем TIH 030M/230V лучше нагрева горелкой?
Индукционный нагрев обеспечивает более контролируемый и равномерный нагрев без открытого пламени. Это снижает риск локального перегрева, повреждения подшипника и загрязнения детали.
Где купить SKF TIH 030M/230V в Казахстане?
Купить SKF TIH 030M/230V в Казахстане можно в компании Industrial Motion Solutions. IMS поставляет продукцию SKF для промышленных предприятий и помогает подобрать инструменты для монтажа, ремонта и технического обслуживания оборудования.
