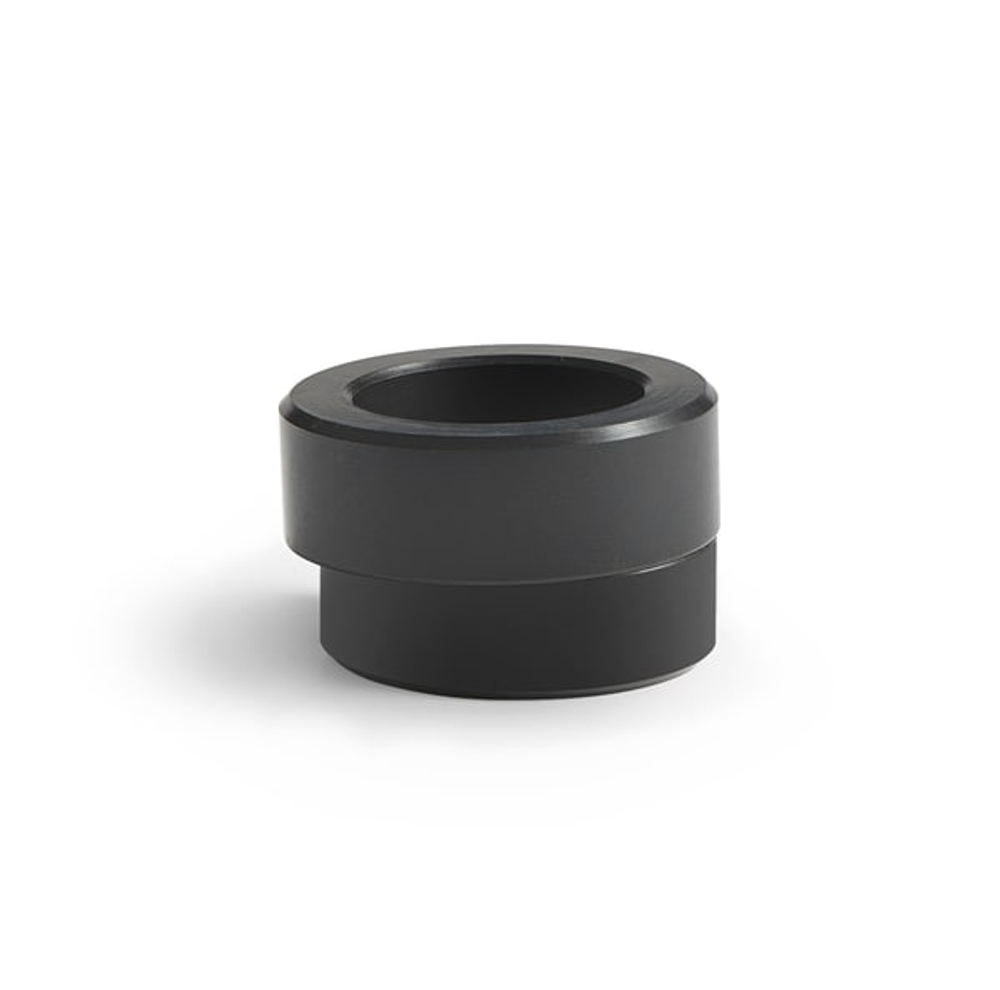

SKF SMSW 27LPAST — низкопрофильная сферическая шайба для Vibracon
SKF SMSW 27LPAST — низкопрофильная сферическая шайба для крепления промышленного оборудования, установленного на регулируемых опорах SKF Vibracon. Она создаёт параллельную контактную плоскость между головкой фундаментного болта и поверхностью гайки, автоматически компенсируя угловое отклонение.
Низкопрофильное исполнение применяется там, где доступная высота болтового соединения ограничена и стандартная сферическая шайба высотой 60 мм не подходит.
Размеры SKF SMSW 27LPAST
Основные размеры шайбы:
-
диаметр отверстия — 30 мм;
-
наружный диаметр — 52 мм;
-
высота — 26 мм;
-
материал — легированная сталь;
-
исполнение — низкопрофильное;
-
поверхность — защитная нитроуглеродистая обработка.
Компактная высота позволяет применять шайбу в ограниченном монтажном пространстве, сохраняя функцию автоматической угловой компенсации.
Принцип работы
При установке оборудования опорная поверхность и плоскость головки болта или гайки могут быть расположены под небольшим углом. Обычная плоская шайба в такой ситуации передаёт нагрузку неравномерно и создаёт изгибающий момент в фундаментном болте.
Сферические поверхности SKF SMSW 27LPAST изменяют взаимное положение во время затягивания и автоматически подстраиваются под фактический угол соединения.
В результате:
-
усилие затяжки передаётся преимущественно вдоль оси болта;
-
уменьшается изгибающая нагрузка;
-
контактное давление распределяется равномернее;
-
снижается риск усталостного разрушения болта;
-
повышается стабильность крепления оборудования.
Применение
SKF SMSW 27LPAST применяется при монтаже:
-
электродвигателей;
-
насосных агрегатов;
-
редукторов;
-
компрессоров;
-
вентиляторов;
-
генераторов;
-
приводных механизмов;
-
другого оборудования на регулируемых опорах SKF Vibracon.
Низкопрофильная конструкция особенно полезна при модернизации существующего оборудования, когда длина фундаментного болта или высота пространства под крепёжным элементом ограничена.
Отличие LPAST от стандартного исполнения ASTR
SKF выпускает сферические шайбы стандартной высоты и низкопрофильные модели.
Стандартная шайба SMSW 27 -ASTR имеет такие же основные диаметры 30×52 мм, но значительно большую высоту. Исполнение SMSW 27LPAST имеет высоту 26 мм и предназначено для монтажа при ограниченном вертикальном пространстве.
Обозначение LPAST необходимо полностью сохранять в названии и характеристиках товара: оно отличает низкопрофильную модификацию от стандартной шайбы.
Преимущества SKF SMSW 27LPAST
-
низкопрофильная конструкция высотой 26 мм;
-
автоматическая компенсация углового отклонения;
-
равномерное распределение усилия затяжки;
-
уменьшение изгиба фундаментного болта;
-
снижение усталостной нагрузки;
-
размеры 30×52 мм;
-
легированная сталь;
-
обработанная поверхность;
-
применение с регулируемыми опорами SKF Vibracon;
-
возможность монтажа в ограниченном пространстве.
Перед заказом необходимо проверить размер крепёжного болта, доступную монтажную высоту и совместимость шайбы с конкретным типоразмером опоры SKF Vibracon.
