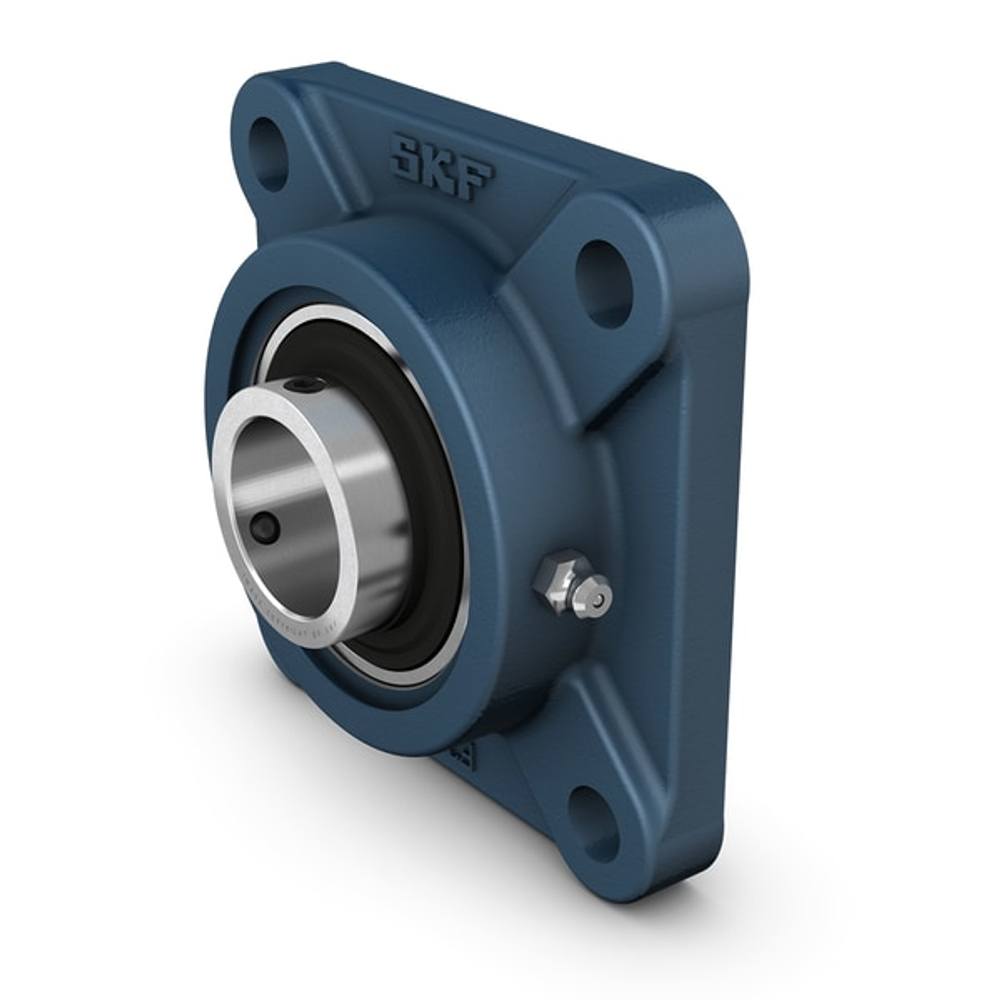

SKF FY 15 TF — шарикоподшипниковый узел с квадратным фланцем для вала 15 мм с установочными винтами
20640 тг(с НДС 16%)
Укажите количество и контакты в заявке. Менеджер подтвердит сроки доставки и подготовит счёт.
Описание
Эти шарикоподшипниковые узлы с квадратным фланцем соответствуют требованиям стандартов ISO. Они состоят из корпусного подшипника с расширенным внутренним кольцом и фиксацией с помощью установочных винтов, и подходят для применения в условиях постоянного или переменного направления вращения. Подшипник устанавливается в чугунном корпусе, который крепится болтами к корпусу или раме оборудования. Шарикоподшипниковые узлы способны компенсировать начальный перекос средней величины, но, как правило, не способны компенсировать осевое смещение.
Характеристики
| Покрытие | Без |
|---|---|
| Материал корпуса | Чугун |
| Смазочный материал | Пластичная смазка |
| Типы уплотнения | Контактное, стандартное |
| Номинальная динамическая грузоподъёмность (C) | 9.6 kN |
| Номинальная статическая грузоподъёмность (C₀) | 4.8 kN |
| Предельная частота вращения (nₗᵢₘ) | 9500 r/min |
| Тип отверстия | Цилиндрический |
| Общая ширина (T) | 32.9 mm |
| Ширина подшипника, всего | 27.4 mm |
| Расстояние между центрами отверстий под болты (J) | 54 mm |
| Тип отверстия под крепёжные болты | Подшипник скольжения |
| Общая ширина корпуса (A) | 26 mm |
| Тип корпуса | С буртиком |
| Тип фланцевого корпуса | Квадратный |
| Количество отверстий под болты для крепежа | 4 |
| Отверстия для повторного смазывания | С |
| Пресс-маслёнка | С |
| Приспособление для удержания, внутреннее кольцо | Установочные винты |
| Каучуковое демпфирующее кольцо | Без |
| Уплотнение, подшипник | Уплотнения и маслоотражательные кольца с обеих сторон |
| Уплотнение, узел | Опциональная торцевая крышка |
| Диаметр вала (d) | 15 mm |
| Материал, подшипник | Подшипниковая сталь |
| Применение | Для погрузочно-разгрузочного оборудования |
| Диаметр крепёжного болта | 10 mm |
| Установочный винт | M6x0.75 |
| Размер шестигранного ключа для установочного винта | 3 mm |
| Tightening torque, set screw | 4 N·m |
| Примечание | Предельная частота вращения с допуском вала h6 |
| Бренд | SKF |
Комплектующие (2)
Комплектующие (2)
- SKF FY 503 M — чугунный корпус с квадратным фланцем для корпусного подшипника, посадочное место 40 ммарт. FY 503 M9 020 тгВ наличии на складе в Европе

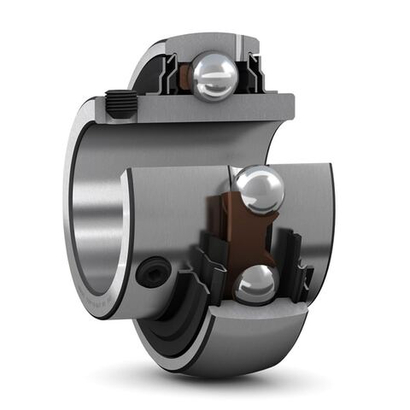

- SKF YAR 203/15-2F — корпусный подшипник 15 мм с установочными винтамиарт. YAR 203/15-2F13 320 тгВ наличии на складе в Европе
