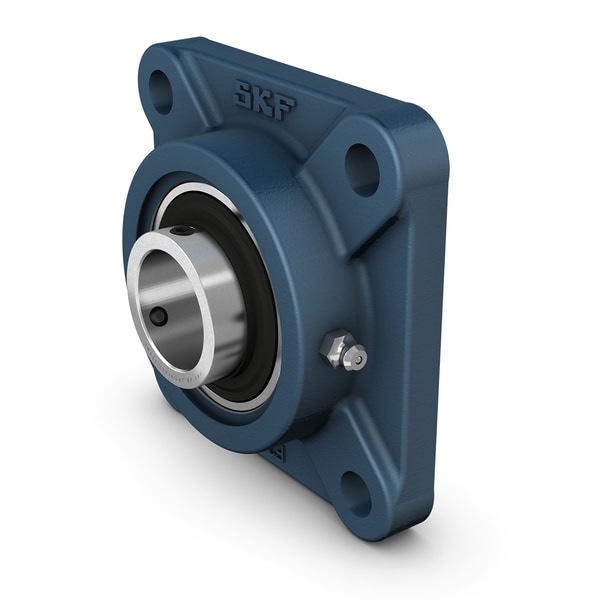

SKF FY 25 TF — квадратный фланцевый подшипниковый узел в чугунном корпусе для вала 25 мм. Это готовая опора с вставным подшипником, которая крепится четырьмя болтами к раме, стенке машины или монтажной плите оборудования. Такой формат удобен там, где нужно быстро организовать надежную опору вращающегося вала без отдельного подбора корпуса и подшипника.
Главная особенность FY 25 TF — сочетание квадратного фланца, прочного чугунного корпуса и фиксации внутреннего кольца на валу установочными винтами. Узел подходит для оборудования с постоянным или переменным направлением вращения, а сферическая посадка вставного подшипника помогает компенсировать небольшие монтажные отклонения при установке.
Когда выбирают SKF FY 25 TF
SKF FY 25 TF выбирают не как отдельный подшипник, а как готовый фланцевый узел для монтажа на плоскую поверхность. Это решение актуально, когда в конструкции нужен компактный четырехболтовый корпус, простая фиксация на валу и возможность обслуживания подшипника без сложной доработки посадочного места.
- нужен подшипниковый узел под вал 25 мм;
- опору нужно закрепить на раме, стенке машины или монтажной плите;
- требуется квадратный фланец с четырьмя крепежными отверстиями;
- важна быстрая фиксация на валу установочными винтами;
- узел работает при постоянном или переменном направлении вращения;
- оборудование требует обслуживаемого корпусного решения с повторным смазыванием.
Особенности конструкции FY 25 TF
Конструктивно FY 25 TF SKF состоит из квадратного фланцевого корпуса и вставного шарикового подшипника. Корпус выполнен из чугуна и рассчитан на болтовое крепление к несущей поверхности оборудования. Вставной подшипник имеет расширенное внутреннее кольцо, которое фиксируется на валу установочными винтами.
Уплотнения и маслоотражательные кольца с обеих сторон помогают защищать рабочую зону подшипника от загрязнений и удерживать смазку внутри узла. Наличие пресс-масленки делает узел удобным для обслуживания: при регламентных работах подшипник можно досмазывать без демонтажа всего корпуса.
Важное ограничение: такие фланцевые шарикоподшипниковые узлы могут компенсировать умеренный начальный перекос, но обычно не предназначены для компенсации осевого смещения. Поэтому при подборе нужно проверять не только диаметр вала, но и общую компоновку узла, точность установки корпуса и условия работы оборудования.
Где применяется фланцевый узел SKF FY 25 TF
Фланцевый подшипниковый узел SKF FY 25 TF применяют в оборудовании, где вал должен опираться на корпусную опору, закрепленную на вертикальной или горизонтальной плоскости. Четырехболтовый квадратный корпус дает жесткое крепление и удобен для серийных машин, ремонтных замен и модернизации существующих узлов.
- конвейеры, транспортеры и рольганги;
- погрузочно-разгрузочное оборудование;
- приводные и натяжные барабаны;
- упаковочные и сортировочные линии;
- вентиляционные и вспомогательные приводные узлы;
- машины с небольшими валами и болтовым креплением опоры;
- ремонтные корпусные узлы, где требуется быстрая замена в сборе.
Чем FY 25 TF отличается от отдельных вставных подшипников
Отдельный вставной подшипник типа YAR или YAT требует подходящего корпуса. SKF FY 25 TF уже поставляется как готовый узел: подшипник установлен в квадратный фланцевый корпус, поэтому его можно сразу монтировать на оборудование при совпадении посадочных размеров и крепежной схемы.
Это особенно удобно для ремонтных служб и снабжения: вместо отдельного подбора корпуса, подшипника, крепежной геометрии и способа фиксации можно заказать один готовый фланцевый узел. При этом важно не путать FY 25 TF с овальными фланцевыми узлами, корпусами другого стандарта или узлами под другой диаметр вала.
Как не ошибиться при подборе SKF FY 25 TF
Перед заказом SKF FY 25 TF нужно сверить диаметр вала 25 мм, форму корпуса, количество крепежных отверстий, расстояние между центрами отверстий, диаметр крепежного болта и доступное место по общей ширине узла. Также нужно проверить, что в конструкции действительно требуется квадратный фланцевый корпус, а не лаповый, овальный или круглый фланцевый вариант.
Для правильной работы узла важны качество посадочной поверхности вала, корректная затяжка установочных винтов и точность установки корпуса на раме. Если вал изношен, имеет задиры или установлен с перекосом выше допустимого, даже новый подшипниковый узел может работать с вибрацией, шумом и ускоренным износом.
Почему FY 25 TF удобен для конвейеров и погрузочного оборудования
В конвейерах, рольгангах и погрузочно-разгрузочном оборудовании часто требуется компактная опора, которую можно быстро заменить в сборе. FY 25 TF SKF подходит для таких задач: квадратный корпус жестко крепится к раме, вставной подшипник фиксируется на валу установочными винтами, а уплотнения помогают защитить узел от пыли и эксплуатационных загрязнений.
Для оборудования с регулярным техническим обслуживанием дополнительным преимуществом является возможность повторного смазывания. Это позволяет поддерживать рабочее состояние подшипникового узла и снижать риск внеплановой остановки при правильном обслуживании.
Купить SKF FY 25 TF в Казахстане
В IMS можно заказать фланцевый подшипниковый узел SKF FY 25 TF для ремонта, обслуживания и комплектации промышленного оборудования. Мы поможем проверить маркировку, подобрать совместимый узел под вал и крепежную схему, а также оформить поставку по Казахстану.
Чтобы купить FY 25 TF SKF, добавьте товар в корзину или отправьте запрос через форму на сайте. Для B2B-клиентов можно уточнить наличие, цену, сроки поставки, документы и условия отгрузки.
FAQ по SKF FY 25 TF
Что такое SKF FY 25 TF?
SKF FY 25 TF — это квадратный фланцевый шарикоподшипниковый узел в чугунном корпусе. Он состоит из корпуса и вставного подшипника с фиксацией на валу установочными винтами.
Для какого вала подходит FY 25 TF?
Подшипниковый узел FY 25 TF рассчитан на вал диаметром 25 мм. Перед заказом также нужно сверить крепежные отверстия, посадочное пространство и тип корпуса.
Как крепится SKF FY 25 TF к оборудованию?
Узел крепится четырьмя болтами через квадратный фланцевый корпус. Обычно его устанавливают на раму, стенку машины или монтажную плиту оборудования.
Как фиксируется подшипник на валу?
Внутреннее кольцо фиксируется на валу установочными винтами. Такой способ крепления упрощает монтаж и демонтаж при сервисном обслуживании.
Можно ли смазывать FY 25 TF повторно?
Да, конструкция предусматривает повторное смазывание. Это удобно для промышленных узлов, которые обслуживаются по регламенту.
Чем FY 25 TF отличается от обычного корпусного подшипника?
FY 25 TF — это не отдельный подшипник, а готовый фланцевый узел в сборе. Он уже включает корпус, вставной подшипник, уплотнения, маслоотражательные кольца и крепление внутреннего кольца на валу.
Где применяется SKF FY 25 TF?
Узел применяют в конвейерах, транспортерах, рольгангах, погрузочно-разгрузочном оборудовании, приводных барабанах, вспомогательных механизмах и других узлах с валом 25 мм.
