Описание

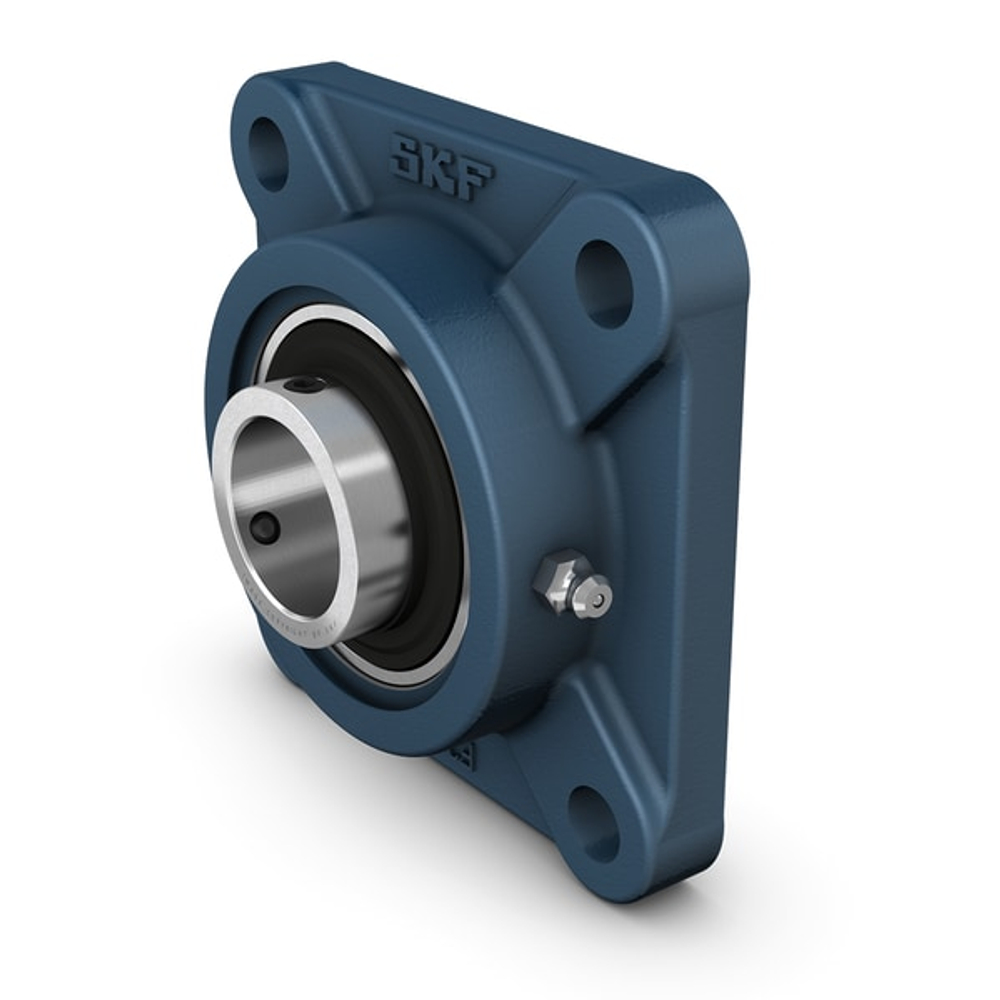

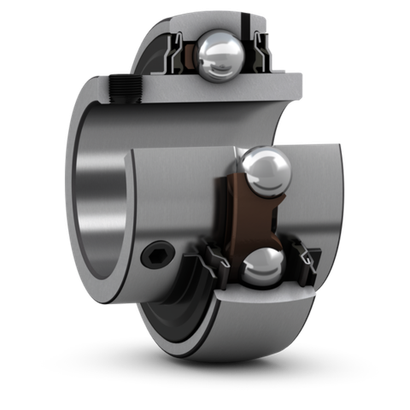

Эти шарикоподшипниковые узлы с квадратным фланцем соответствуют требованиям стандартов ISO. Они состоят из корпусного подшипника с расширенным внутренним кольцом и фиксацией с помощью установочных винтов, и подходят для применения в условиях постоянного или переменного направления вращения. Подшипник устанавливается в чугунном корпусе, который крепится болтами к корпусу или раме оборудования. Шарикоподшипниковые узлы способны компенсировать начальный перекос средней величины, но, как правило, не способны компенсировать осевое смещение.
Характеристики
Покрытие
Без
Материал корпуса
Чугун
Смазочный материал
Пластичная смазка
Типы уплотнения
Контактное, многоступенчатое
Номинальная динамическая грузоподъёмность (C)
14 kN
Номинальная статическая грузоподъёмность (C₀)
7.8 kN
Предельная частота вращения (nₗᵢₘ)
4300 r/min
Тип отверстия
Цилиндрический
Общая ширина (T)
38.8 mm
Ширина подшипника, всего
34.1 mm
Расстояние между центрами отверстий под болты (J)
70 mm
Тип отверстия под крепёжные болты
Подшипник скольжения
Общая ширина корпуса (A)
30 mm
Тип корпуса
С буртиком
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Отверстия для повторного смазывания
С
Пресс-маслёнка
С
Приспособление для удержания, внутреннее кольцо
Установочные винты
Каучуковое демпфирующее кольцо
Без
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Уплотнение, узел
Опциональная торцевая крышка
Диаметр вала (d)
25 mm
Материал, подшипник
Подшипниковая сталь
Применение
Для погрузочно-разгрузочного оборудования
Диаметр крепёжного болта
10 mm
Установочный винт
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Tightening torque, set screw
4 N·m
Примечание
Предельная частота вращения с допуском вала h6
Бренд
SKF
