Квадратный фланцевый шарикоподшипниковый узел SKF FY 40 TF с фиксацией установочными винтами

SKF FY 40 TF — квадратный фланцевый подшипниковый узел с установочными винтами для вала 40 мм

SKF FY 40 TF — квадратный фланцевый шариковый подшипниковый узел SKF в чугунном корпусе, рассчитанный на установку на вал диаметром 40 мм. Узел состоит из корпуса с квадратным фланцем и подшипника-вставки с широким внутренним кольцом, который фиксируется на валу двумя установочными винтами.

FY 40 TF применяют там, где требуется готовый корпусный узел для крепления к стенке машины, раме, боковой плите, станине или монтажной панели. В отличие от отдельного подшипника-вставки, это уже собранное решение: корпус, подшипник, система фиксации на валу, уплотнение и возможность обслуживания через пресс-маслёнку.

Главная особенность SKF FY 40 TF — сочетание квадратного фланцевого корпуса, фиксации установочными винтами и подшипника-вставки YAR 208-2F. Такой узел удобен для конвейеров, транспортеров, приводных валов, упаковочного, складского, перерабатывающего и общепромышленного оборудования, где важны быстрый монтаж, ремонтопригодность и устойчивое крепление подшипника на валу 40 мм.

Что означает маркировка FY 40 TF

Маркировка FY 40 TF показывает тип корпуса, диаметр вала и способ фиксации подшипника в узле:

• FY — фланцевый подшипниковый узел с квадратным корпусом.
• 40 — диаметр вала 40 мм.
• T — исполнение с подшипником-вставкой и фиксацией на валу установочными винтами.
• F — исполнение с уплотнением и дополнительными отражателями для защиты подшипника.

Полное обозначение SKF FY 40 TF означает, что это квадратный фланцевый корпусный узел SKF для вала 40 мм, с чугунным корпусом, четырьмя крепёжными отверстиями, подшипником-вставкой и фиксацией внутреннего кольца на валу через установочные винты.

Главная особенность модели: готовый фланцевый узел, а не отдельный подшипник

SKF FY 40 TF не следует воспринимать как обычный шарикоподшипник. Это готовый фланцевый подшипниковый узел, который крепится к плоской поверхности четырьмя болтами и сразу обеспечивает посадку, фиксацию и защиту подшипника.

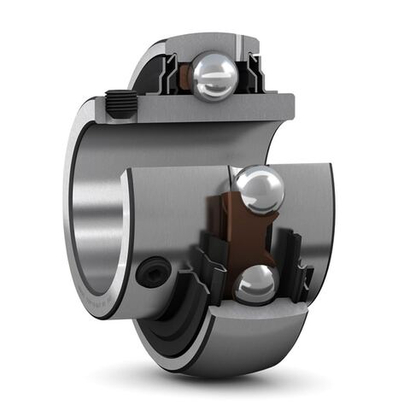

Внутри корпуса установлен подшипник-вставка YAR 208-2F. Он имеет сферическую наружную поверхность, широкое внутреннее кольцо и фиксируется на валу двумя установочными винтами. Сферическая посадка в корпусе помогает компенсировать умеренный начальный монтажный перекос, что особенно важно для конвейеров, приводных валов и оборудования с длинными валами.

При этом такие узлы обычно не предназначены для осевого перемещения вала внутри подшипника. Если конструкция оборудования требует свободного осевого перемещения, плавающей опоры или компенсации теплового удлинения, это нужно учитывать отдельно при подборе схемы подшипниковой опоры.

Где применяется SKF FY 40 TF

SKF FY 40 TF применяют в механизмах, где нужен фланцевый подшипниковый узел для вала 40 мм с возможностью крепления к стенке, раме или боковой плите оборудования. Квадратный фланец удобен там, где узел должен жёстко крепиться четырьмя болтами и выдерживать рабочие нагрузки от вращающегося вала.

Типовые области применения:

• конвейерные линии и роликовые транспортеры;
• приводные и натяжные валы;
• упаковочное и фасовочное оборудование;
• складские и сортировочные линии;
• вентиляторы и воздуходувки;
• насосные и вспомогательные агрегаты;
• редукторные и приводные узлы;
• сельскохозяйственное оборудование;
• перерабатывающие линии;
• деревообрабатывающее и транспортировочное оборудование;
• оборудование для материалообработки и перемещения грузов;
• узлы, где требуется быстрый монтаж фланцевой подшипниковой опоры.

Когда стоит выбирать SKF FY 40 TF

SKF FY 40 TF стоит выбирать, если в оборудовании требуется квадратный фланцевый корпусный узел для вала 40 мм с фиксацией установочными винтами. Это практичное решение для стандартных промышленных узлов, где нужно быстро закрепить валовую опору на плоской поверхности и обеспечить последующее обслуживание через смазочный канал.

Узел подходит, если для оборудования важны:

• посадка на вал 40 мм;
• квадратный фланцевый корпус;
• чугунный корпус для общепромышленных условий;
• четыре крепёжных отверстия;
• межосевое расстояние отверстий 101,5 мм;
• фиксация внутреннего кольца установочными винтами;
• быстрый монтаж без закрепительной втулки и стопорной гайки;
• возможность повторного смазывания;
• компенсация умеренного начального монтажного перекоса;
• работа при постоянном или переменном направлении вращения.

Когда SKF FY 40 TF лучше не выбирать

SKF FY 40 TF не стоит выбирать только по диаметру вала 40 мм. Для фланцевых узлов критичны форма корпуса, межосевое расстояние крепёжных отверстий, общая ширина, тип фиксации на валу, грузоподъёмность, скорость, уплотнение и условия эксплуатации.

Если в оборудовании используется овальный, круглый, натяжной или опорный корпус, квадратный фланцевый FY 40 TF может не подойти по геометрии. В таком случае нужно проверять другие серии корпусных узлов: FYTB, FYC, SY, TU или аналогичные исполнения под конкретную конструкцию.

Также FY 40 TF не является прямой заменой обычного подшипника 6208, подшипника-вставки YAR 208-2F без корпуса или фланцевого корпуса без подшипника. Это узел в сборе, и при замене нужно сверять всю конструкцию, а не только внутренний диаметр.

Чем SKF FY 40 TF отличается от подшипника-вставки YAR 208-2F

YAR 208-2F — это сам подшипник-вставка с широким внутренним кольцом и фиксацией установочными винтами. Он устанавливается в корпус и работает как внутренний элемент корпусного узла.

SKF FY 40 TF — это узел в сборе: чугунный квадратный фланцевый корпус FY 508 M плюс подшипник-вставка YAR 208-2F. Поэтому, если старый корпус повреждён, треснул, изношен или имеет разбитое посадочное место, нужно менять весь узел FY 40 TF, а не только подшипник-вставку.

Чем SKF FY 40 TF отличается от обычного подшипника 6208

Обычный радиальный шарикоподшипник 6208 — это отдельный подшипник для установки в корпус или посадочное место машины. Он не имеет фланцевого корпуса, установочных винтов во внутреннем кольце и монтажной базы с четырьмя отверстиями.

SKF FY 40 TF — готовый корпусный узел для крепления к машине. Он рассчитан на работу в составе фланцевой опоры и не является прямой заменой обычного 6208. Даже если совпадает диаметр вала, конструкция, ширина, корпус, фиксация и способ монтажа у этих изделий разные.

Чем SKF FY 40 TF отличается от FY 35 TF и FY 45 TF

Фланцевые узлы FY 35 TF, FY 40 TF и FY 45 TF относятся к одной серии, но рассчитаны на разные диаметры валов и разные монтажные размеры. Их нельзя заменять друг на друга только по внешнему сходству корпуса.

• FY 35 TF — соседний меньший типоразмер для вала 35 мм.
• FY 40 TF — узел для вала 40 мм, с межосевым расстоянием крепёжных отверстий 101,5 мм.
• FY 45 TF — соседний больший типоразмер для вала 45 мм и другого монтажного пространства.

При замене нужно сверять не только диаметр вала, но и корпус, расстояние между отверстиями, общую длину, ширину, крепёжные болты, тип подшипника-вставки и условия эксплуатации.

Чем SKF FY 40 TF отличается от фланцевых узлов с эксцентриковым кольцом

SKF FY 40 TF фиксируется на валу установочными винтами. Это простой и быстрый способ монтажа: подшипниковый узел устанавливается на вал, позиционируется и фиксируется затяжкой винтов во внутреннем кольце.

Фланцевые узлы с эксцентриковым кольцом используют другой принцип фиксации. Там внутреннее кольцо и стопорное кольцо имеют эксцентрические поверхности, которые заклиниваются при вращении. Такие решения могут быть предпочтительны в отдельных режимах, но они не являются автоматической заменой FY 40 TF без проверки направления вращения, нагрузки, конструкции вала и требований оборудования.

Совместимость SKF FY 40 TF с корпусом, подшипником и торцевой крышкой

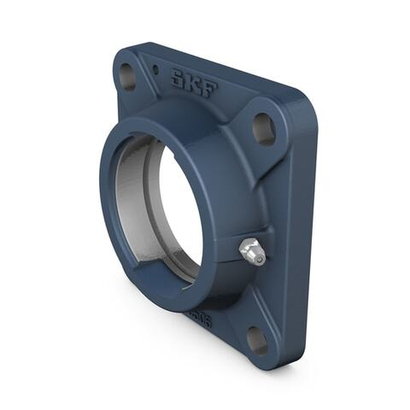

SKF FY 40 TF включает чугунный корпус FY 508 M и подшипник-вставку YAR 208-2F. Это важно учитывать при ремонте: иногда требуется заменить весь узел, иногда достаточно заменить только подшипник-вставку, а иногда проблема находится в корпусе, валу или креплении.

Для дополнительной защиты узла может применяться торцевая крышка ECY 208. Крышка особенно полезна там, где нужно закрыть выступающий конец вала, снизить риск попадания загрязнений или повысить безопасность обслуживания рядом с вращающимися деталями.

Перед заказом желательно определить, что именно требуется: полный узел FY 40 TF, отдельно подшипник YAR 208-2F, отдельно корпус FY 508 M, торцевая крышка ECY 208 или комплект для ремонта нескольких одинаковых опор.

Аналоги и замены SKF FY 40 TF

При подборе аналога SKF FY 40 TF важно сверять не только вал 40 мм, но и форму корпуса, монтажные размеры, способ фиксации, уплотнение, возможность повторного смазывания, грузоподъёмность и предельную скорость.

Возможная замена SKF FY 40 TF должна соответствовать следующим условиям:

• вал 40 мм;
• квадратный фланцевый корпус;
• чугунный корпус или материал, допустимый для условий эксплуатации;
• четыре крепёжных отверстия;
• межосевое расстояние крепёжных отверстий 101,5 мм;
• совместимая общая длина и ширина узла;
• фиксация на валу установочными винтами;
• достаточная динамическая и статическая грузоподъёмность;
• совместимость по скорости вращения;
• уплотнение, подходящее для загрязнённости и влажности среды;
• возможность обслуживания и повторного смазывания, если это требуется регламентом.

Если в документации оборудования указан именно SKF FY 40 TF, не стоит автоматически заменять его на FY 40 TR, FY 40 FM, FYC 40 TF, FYTB 40 TF, обычный 6208 или другой корпусный узел только потому, что совпадает диаметр вала. Разные серии могут иметь другую форму корпуса, крепёж, фиксацию и монтажную геометрию.

Типовые ошибки при подборе и замене SKF FY 40 TF

Корпусные узлы часто подбирают по диаметру вала, но для SKF FY 40 TF этого недостаточно. Ошибка в форме корпуса, межосевом расстоянии отверстий или способе фиксации может привести к невозможности монтажа или повторному отказу оборудования.

• Подбор только по валу 40 мм. Нужно сверять корпус, крепёжные отверстия, ширину, фиксацию, грузоподъёмность и скорость.
• Замена полного узла на один подшипник-вставку. Если корпус повреждён или посадка разбита, замена только YAR 208-2F не решит проблему.
• Замена FY 40 TF на обычный 6208. Это разные изделия: у 6208 нет корпуса, фланца и фиксации установочными винтами.
• Установка в неподходящее монтажное место. Квадратный фланец требует правильной плоскости, отверстий и жёсткой базы.
• Недостаточная затяжка установочных винтов. Подшипник может сместиться или провернуться на валу.
• Чрезмерная затяжка винтов. Можно повредить вал, винты или внутреннее кольцо.
• Монтаж на изношенный вал. Установочные винты не компенсируют сильный износ, задиры или неправильный фактический диаметр.
• Игнорирование смазки. Если узел работает в тяжёлых условиях, отсутствие обслуживания может ускорить износ.
• Неправильная замена на соседний типоразмер. FY 35 TF, FY 40 TF и FY 45 TF имеют разные размеры и не являются взаимозаменяемыми.

Типовые симптомы неправильного выбора или монтажа

Если SKF FY 40 TF подобран или установлен неправильно, проблема может проявиться после запуска оборудования: сначала в виде шума или вибрации, затем в виде нагрева, смещения вала, повреждения корпуса или повторного выхода узла из строя.

• Узел греется после монтажа. Возможная причина — перекос корпуса, чрезмерная нагрузка, неправильная посадка на валу или повреждение подшипника при установке.
• Появилась вибрация. Возможная причина — изношенный вал, недостаточная затяжка винтов, повреждённое посадочное место или несоосность опор.
• Подшипник проворачивается на валу. Возможная причина — слабая фиксация, неправильный диаметр вала или следы износа в зоне установки винтов.
• Корпус треснул или ослаб на креплении. Возможная причина — неправильная монтажная плоскость, перекос, слабые болты или перегрузка узла.
• Появился шум после замены. Возможная причина — загрязнение, повреждение уплотнений, неправильная установка или некачественный аналог.
• Повторный отказ после ремонта. Возможная причина — заменили узел, но не проверили вал, сопряжённую опору, нагрузку, центровку, крепёж и режим смазки.

Чек-лист перед заказом SKF FY 40 TF

Перед покупкой SKF FY 40 TF желательно проверить параметры оборудования и убедиться, что требуется именно квадратный фланцевый подшипниковый узел с фиксацией установочными винтами.

• Проверьте полное обозначение старого узла: FY 40 TF.
• Сверьте диаметр вала: 40 мм.
• Проверьте межосевое расстояние крепёжных отверстий: 101,5 мм.
• Проверьте общую длину корпуса: 130 мм.
• Сверьте общую ширину узла: 54,2 мм.
• Убедитесь, что корпус должен быть квадратным фланцевым, а не овальным, круглым, опорным или натяжным.
• Проверьте, нужна ли фиксация именно установочными винтами.
• Проверьте состояние вала в зоне фиксации винтов.
• Уточните условия работы: скорость, нагрузка, вибрация, загрязнение, влажность, температура.
• Проверьте, нужна ли торцевая крышка ECY 208.
• Уточните, требуется ли полный узел в сборе или только подшипник-вставка YAR 208-2F.
• Для ответственных узлов используйте оригинальный SKF и корректный монтажный инструмент.

Монтаж SKF FY 40 TF

Перед монтажом SKF FY 40 TF необходимо очистить вал, монтажную плоскость, корпус и крепёжные отверстия. Вал должен иметь корректный диаметр, без задиров, сильного износа, коррозии и следов проворота. Монтажная поверхность должна быть ровной и достаточно жёсткой, чтобы корпус не деформировался после затяжки болтов.

Сначала корпусный узел устанавливают на вал и совмещают с монтажными отверстиями. Затем корпус фиксируют к раме или стенке машины крепёжными болтами. После позиционирования вала внутреннее кольцо подшипника фиксируют установочными винтами. Для FY 40 TF используются винты M8×1, шестигранник 4 мм и рекомендуемый момент затяжки 6,5 Н·м.

Нельзя устанавливать узел ударами по корпусу, внутреннему кольцу, уплотнениям или валу. Неправильный монтаж может повредить дорожки качения, нарушить уплотнение, вызвать перекос, повышенную вибрацию и преждевременный выход узла из строя.

Смазка и обслуживание SKF FY 40 TF

SKF FY 40 TF имеет пресс-маслёнку и канал для повторного смазывания. Это важно для оборудования, работающего в загрязнённой среде, при повышенной нагрузке или длительных циклах эксплуатации. Регламент смазки должен учитывать скорость, температуру, загрязнённость, влажность и фактические условия работы узла.

Узел имеет стандартные уплотнения с дополнительными отражателями с двух сторон. Такая защита помогает ограничивать попадание загрязнений и удерживать смазку, но не отменяет необходимости контролировать состояние корпуса, уплотнений и смазочного материала при тяжёлой эксплуатации.

При плановом ремонте нужно проверять не только вращение подшипника, но и затяжку установочных винтов, состояние крепёжных болтов, следы проворота на валу, наличие загрязнений, состояние уплотнений и отсутствие трещин или деформации корпуса.

Как быстро получить КП на SKF FY 40 TF

Чтобы быстрее получить корректное коммерческое предложение на SKF FY 40 TF, в заявке желательно указать не только артикул, но и условия применения. Это помогает исключить ошибку между полным корпусным узлом, подшипником-вставкой, корпусом отдельно и соседними сериями.

• Требуемый артикул: SKF FY 40 TF.
• Количество узлов.
• Диаметр вала: 40 мм.
• Нужен ли полный узел в сборе или только подшипник-вставка YAR 208-2F.
• Тип оборудования и место установки.
• Условия работы: скорость, нагрузка, вибрация, влажность, пыль, температура.
• Направление вращения: постоянное или переменное.
• Нужна ли торцевая крышка ECY 208.
• Город поставки по Казахстану.
• Нужны ли документы, сертификаты или подтверждение оригинальности.
• Если узел подбирается на замену — желательно приложить фото маркировки старого узла, корпуса, вала и монтажного места.

Почему важно использовать оригинальный SKF FY 40 TF

Фланцевый подшипниковый узел влияет не только на вращение вала, но и на стабильность всей машины: уровень вибрации, нагрев, ресурс вала, состояние корпуса, крепёж и точность работы приводного механизма. Неправильно подобранный или некачественный узел может привести к ослаблению фиксации, повреждению вала, разрушению посадочного места, внеплановой остановке и повторному ремонту.

Оригинальный SKF FY 40 TF имеет контролируемую геометрию корпуса, корректную сферическую посадку подшипника, точные установочные винты, надёжные уплотнения, возможность повторного смазывания и параметры, соответствующие технической документации SKF. Для промышленных предприятий это важно, потому что стоимость простоя оборудования обычно значительно выше стоимости самого подшипникового узла.

Купить SKF FY 40 TF в Казахстане

Компания Industrial Motion Solutions поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать квадратный фланцевый подшипниковый узел SKF FY 40 TF для ремонта, технического обслуживания, комплектации оборудования и пополнения складского запаса.

Если вам нужно подобрать аналог, проверить совместимость с валом или уточнить, подходит ли SKF FY 40 TF для конкретного оборудования, специалисты IMS помогут сверить ключевые параметры: диаметр вала, форму корпуса, межосевое расстояние крепёжных отверстий, тип фиксации, грузоподъёмность, скорость вращения, уплотнение, смазку и условия эксплуатации.

FAQ по SKF FY 40 TF

Что такое SKF FY 40 TF?

SKF FY 40 TF — это квадратный фланцевый шариковый подшипниковый узел в чугунном корпусе для вала 40 мм. Узел оснащён подшипником-вставкой с фиксацией установочными винтами.

Для какого вала подходит SKF FY 40 TF?

SKF FY 40 TF рассчитан на вал диаметром 40 мм. Перед заказом нужно проверить фактический диаметр и состояние посадочной поверхности вала.

Какие основные размеры у SKF FY 40 TF?

Основные размеры SKF FY 40 TF: диаметр вала 40 мм, общая длина корпуса 130 мм, межосевое расстояние крепёжных отверстий 101,5 мм, общая ширина узла 54,2 мм.

Как SKF FY 40 TF фиксируется на валу?

Подшипник в узле фиксируется на валу двумя установочными винтами во внутреннем кольце. Для этого исполнения используются винты M8×1, шестигранник 4 мм и рекомендуемый момент затяжки 6,5 Н·м.

Что входит в состав SKF FY 40 TF?

В состав SKF FY 40 TF входят чугунный корпус FY 508 M и подшипник-вставка YAR 208-2F. Также для узла может применяться торцевая крышка ECY 208.

Чем SKF FY 40 TF отличается от YAR 208-2F?

YAR 208-2F — это только подшипник-вставка. SKF FY 40 TF — полный фланцевый узел в сборе: корпус плюс подшипник-вставка.

Чем SKF FY 40 TF отличается от обычного подшипника 6208?

FY 40 TF — это фланцевый корпусный узел с чугунным корпусом и фиксацией на валу. Обычный 6208 — отдельный радиальный шарикоподшипник без корпуса, фланца и установочных винтов.

Какая грузоподъёмность у SKF FY 40 TF?

Номинальная динамическая грузоподъёмность SKF FY 40 TF составляет 30,7 кН, а номинальная статическая грузоподъёмность — 19 кН.

Какая скорость вращения у SKF FY 40 TF?

Для SKF FY 40 TF указывается предельная частота вращения 4 800 об/мин при валу с допуском h6. Фактическая допустимая скорость зависит от нагрузки, посадки, смазки, температуры и условий работы.

Можно ли повторно смазывать SKF FY 40 TF?

Да, SKF FY 40 TF имеет пресс-маслёнку и канал для повторного смазывания. Интервал обслуживания нужно определять по условиям эксплуатации оборудования.

Можно ли заменить SKF FY 40 TF на FY 35 TF или FY 45 TF?

Нет, без проверки размеров такая замена недопустима. FY 35 TF, FY 40 TF и FY 45 TF рассчитаны на разные диаметры валов и разные монтажные размеры.

Где купить SKF FY 40 TF в Казахстане?

Купить SKF FY 40 TF в Казахстане можно в Industrial Motion Solutions. Компания поставляет подшипниковые узлы SKF для промышленных предприятий и помогает подобрать корпусные подшипники, аналоги, вставки, корпуса и монтажные решения под конкретное оборудование.
