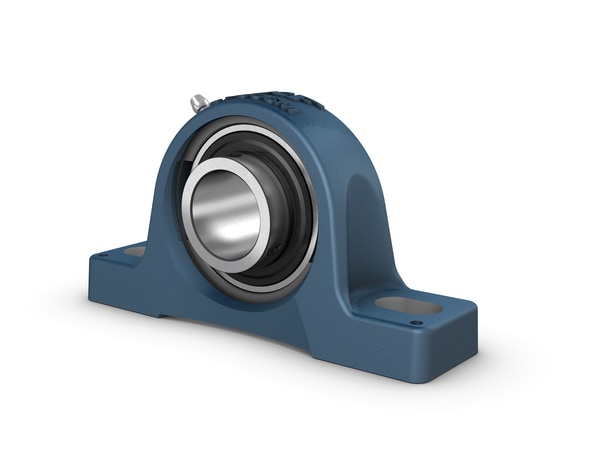

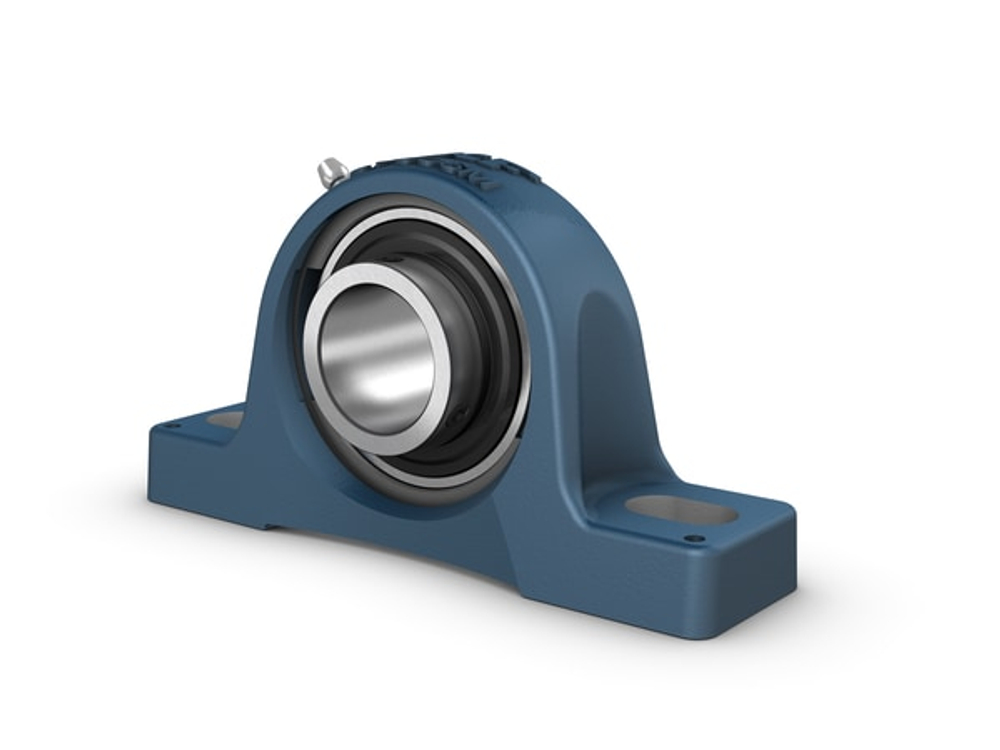

SKF SY 15 TF — стационарный шарикоподшипниковый узел для вала 15 мм с установочными винтами
23460 тг(с НДС 16%)
Укажите количество и контакты в заявке. Менеджер подтвердит сроки доставки и подготовит счёт.
Описание
Стационарные шарикоподшипниковые узлы состоят из корпусного подшипника, установленного в чугунном корпусе, который крепится болтами к опорной поверхности. Такой вариант применяется в условиях постоянного и переменного направления вращения. Внутреннее кольцо расширено с обеих сторон, а его фиксация на валу осуществляется путем затягивания установочного винта на внутреннем кольце, что упрощает монтаж.
Характеристики
| Покрытие | Без |
|---|---|
| Материал корпуса | Чугун |
| Смазочный материал | Пластичная смазка |
| Типы уплотнения | Контактное, стандартное |
| Номинальная динамическая грузоподъёмность (C) | 9.6 kN |
| Номинальная статическая грузоподъёмность (C₀) | 4.8 kN |
| Предельная частота вращения (nₗᵢₘ) | 9500 r/min |
| Тип отверстия | Цилиндрический |
| Ширина подшипника, всего | 27.4 mm |
| Расстояние между центрами отверстий под болты (J) | 97 mm |
| Высота до центра (стационарный корпус) (H) | 30.2 mm |
| Тип отверстия под крепёжные болты | Подшипник скольжения |
| Общая ширина корпуса (A) | 32 mm |
| Тип корпуса | Pillow block, normal base |
| Количество отверстий под болты для крепежа | 2 |
| Отверстия для повторного смазывания | С |
| Пресс-маслёнка | С |
| Приспособление для удержания, внутреннее кольцо | Установочные винты |
| Каучуковое демпфирующее кольцо | Без |
| Уплотнение, подшипник | Уплотнения и маслоотражательные кольца с обеих сторон |
| Уплотнение, узел | Без |
| Диаметр вала (d) | 15 mm |
| Материал, подшипник | Подшипниковая сталь |
| Применение | Для погрузочно-разгрузочного оборудования |
| Диаметр крепёжного болта | 10 mm |
| Установочный винт | M6x0.75 |
| Размер шестигранного ключа для установочного винта | 3 mm |
| Tightening torque, set screw | 4 N·m |
| Примечание | Предельная частота вращения с допуском вала h6 |
| Бренд | SKF |
Комплектующие (2)
Комплектующие (2)
- SKF YAR 203/15-2F — корпусный подшипник 15 мм с установочными винтамиарт. YAR 203/15-2F13 320 тгВ наличии на складе в Европе
- SKF SY 503 M — стационарный чугунный корпус для корпусного подшипника, посадочное место 40 ммарт. SY 503 M9 850 тгВ наличии на складе в Европе
