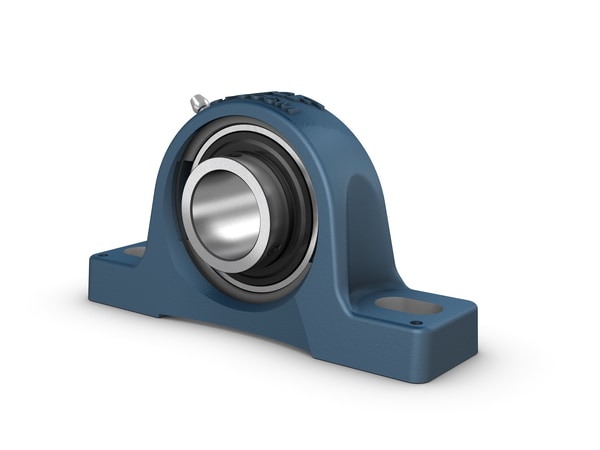

SKF SY 40 TF — стационарный шарикоподшипниковый узел в чугунном корпусе для вала 40 мм. Это готовая опора с вставным подшипником, которая крепится болтами к раме, станине или другой опорной поверхности оборудования. Такой узел используют там, где нужно быстро установить надежную опору вращающегося вала без отдельного подбора корпуса и подшипника.
В отличие от фланцевых узлов, SY 40 TF SKF монтируется на основание как стационарная корпусная опора. Широкое внутреннее кольцо фиксируется на валу установочными винтами, а чугунный корпус обеспечивает жесткую посадку в узлах конвейеров, транспортеров, приводных механизмов и погрузочно-разгрузочного оборудования.
Когда выбирают SKF SY 40 TF
SY 40 TF выбирают, когда в конструкции нужна не отдельная деталь подшипника, а готовый стационарный узел под монтаж на плоскую опорную поверхность. Это удобное решение для ремонтных служб, производственных линий и оборудования, где важны простая установка, обслуживаемость и быстрая замена узла в сборе.
- нужен стационарный подшипниковый узел под вал 40 мм;
- опора должна крепиться к раме, станине или монтажной плите;
- требуется корпусное исполнение с двумя отверстиями под крепёж;
- важна фиксация внутреннего кольца на валу установочными винтами;
- узел работает при постоянном или переменном направлении вращения;
- оборудование требует повторного смазывания при регламентном обслуживании;
- нужна готовая опора в чугунном корпусе без отдельного подбора корпуса.
Особенности конструкции SY 40 TF
Конструктивно SKF SY 40 TF состоит из чугунного корпуса типа pillow block и вставного шарикового подшипника. Корпус устанавливается на опорную поверхность через два крепежных отверстия, поэтому узел подходит для горизонтального монтажа на раму или основание машины.
Внутреннее кольцо подшипника расширено и фиксируется на валу установочными винтами. Это упрощает монтаж: узел устанавливают на основание, выставляют вал, после чего подшипник закрепляют на валу затяжкой винтов. Такой способ крепления удобен для оборудования, где требуется быстрый сервис без сложной посадки через закрепительные втулки.
Уплотнения и маслоотражательные кольца с обеих сторон помогают защищать рабочую зону подшипника от загрязнений и удерживать смазку. Наличие пресс-маслёнки позволяет выполнять повторное смазывание в составе узла, что особенно важно для оборудования с регулярным техническим обслуживанием.
Где применяется стационарный узел SKF SY 40 TF
Стационарный подшипниковый узел SKF SY 40 TF применяют в механизмах, где вал должен опираться на корпусную опору, закрепленную на раме или основании. Это типовое решение для машин с вращающимися валами, барабанами, роликами и вспомогательными приводами.
- конвейеры, транспортеры и рольганги;
- погрузочно-разгрузочное оборудование;
- приводные и натяжные барабаны;
- сортировочные, упаковочные и производственные линии;
- вспомогательные приводы и вращающиеся валы;
- ремонтные опоры промышленного оборудования;
- узлы, где нужна быстрая замена подшипниковой опоры в сборе.
Чем SY 40 TF отличается от фланцевых узлов FY
SY 40 TF — это стационарный узел на основании. Его устанавливают на горизонтальную опорную поверхность, например на раму или станину оборудования. Фланцевые узлы серии FY, наоборот, крепятся через фланец к стенке машины или вертикальной монтажной плите.
Поэтому при замене важно не ориентироваться только на диаметр вала. Даже если вал совпадает, корпусная схема может быть другой: у SY — лаповый корпус с двумя крепежными отверстиями, у FY — квадратный фланец с четырьмя отверстиями. Неправильная замена приведет к несовпадению крепежа и посадочного положения вала.
Чем SY 40 TF отличается от отдельного вставного подшипника
Отдельный вставной подшипник требует подходящего корпуса. SKF SY 40 TF уже поставляется как готовый узел в сборе: корпус, вставной подшипник, уплотнения, маслоотражательные кольца и система фиксации на валу уже объединены в одну монтажную единицу.
Это удобно для снабжения и ремонта: вместо отдельного подбора корпуса и подшипника можно заказать один узел под конкретный вал и крепежную схему. Но перед заказом нужно проверить, что в оборудовании стоит именно стационарный корпус SY, а не фланцевый, натяжной или короткобазовый вариант.
Как не ошибиться при подборе SKF SY 40 TF
Перед заказом SKF SY 40 TF нужно сверить диаметр вала 40 мм, тип корпуса, расстояние между крепежными отверстиями, высоту до центра вала, диаметр крепежных болтов и доступное место по ширине корпуса. Также важно проверить, что в узле требуется именно исполнение с установочными винтами, а не вариант с эксцентриковым кольцом или другой системой фиксации.
Для стабильной работы узла имеет значение состояние посадочной поверхности вала. Если вал изношен, имеет задиры или не соответствует требуемой посадке, установочные винты могут хуже удерживать внутреннее кольцо, что приведет к провороту, вибрации и ускоренному износу подшипникового узла.
Почему SY 40 TF удобен для конвейеров и погрузочного оборудования
В конвейерах, транспортерах и погрузочно-разгрузочном оборудовании подшипниковые опоры часто работают в пыльной среде, под переменной нагрузкой и с регулярными остановками на сервис. SY 40 TF SKF подходит для таких условий, потому что объединяет прочный чугунный корпус, защищенный вставной подшипник и возможность повторного смазывания.
Для ремонтной службы это практичный формат: узел можно заменить в сборе, закрепить на основании, выставить вал и зафиксировать внутреннее кольцо установочными винтами. При правильной установке и обслуживании такая конструкция помогает снизить риск простоев оборудования.
Купить SKF SY 40 TF в Казахстане
В IMS можно заказать стационарный шарикоподшипниковый узел SKF SY 40 TF для ремонта, обслуживания и комплектации промышленного оборудования. Мы поможем проверить маркировку, подобрать совместимый узел под вал и крепежную схему, а также оформить поставку по Казахстану.
Чтобы купить SY 40 TF SKF, добавьте товар в корзину или отправьте запрос через форму на сайте. Для B2B-клиентов можно уточнить наличие, цену, сроки поставки, документы и условия отгрузки.
FAQ по SKF SY 40 TF
Что такое SKF SY 40 TF?
SKF SY 40 TF — это стационарный шарикоподшипниковый узел в чугунном корпусе. Он состоит из корпуса и вставного подшипника с фиксацией на валу установочными винтами.
Для какого вала подходит SY 40 TF?
Подшипниковый узел SY 40 TF рассчитан на вал диаметром 40 мм. Перед заказом также нужно сверить крепежную схему корпуса и высоту до центра вала.
Как крепится SKF SY 40 TF к оборудованию?
Узел крепится к опорной поверхности через два крепежных отверстия в чугунном корпусе. Обычно его устанавливают на раму, станину или монтажную плиту оборудования.
Как фиксируется подшипник на валу?
Внутреннее кольцо фиксируется на валу установочными винтами. Такой способ крепления упрощает монтаж, демонтаж и сервисное обслуживание узла.
Чем SY 40 TF отличается от FY 40 TF?
SY 40 TF — стационарный узел на основании с двумя крепежными отверстиями. FY 40 TF — квадратный фланцевый узел, который крепится к стенке машины или монтажной плите через четыре отверстия.
Можно ли смазывать SKF SY 40 TF повторно?
Да, конструкция предусматривает повторное смазывание через пресс-маслёнку. Это удобно для промышленного оборудования, которое обслуживается по регламенту.
Где применяется SY 40 TF SKF?
Узел применяют в конвейерах, транспортерах, рольгангах, погрузочно-разгрузочном оборудовании, приводных барабанах, производственных линиях и других опорах с валом 40 мм.
