Стопорная гайка с метрической резьбой, для фиксации стопорной шайбой KM 5

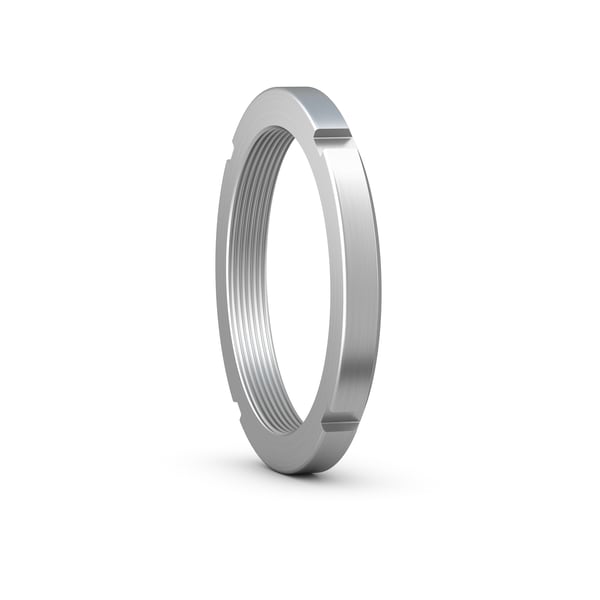

SKF KM 5 — стопорная гайка с метрической резьбой M25×1.5 для фиксации стопорной шайбой

SKF KM 5 — стопорная гайка с метрической резьбой, предназначенная для фиксации подшипников, закрепительных втулок и других деталей на валу. Гайка используется в подшипниковых узлах, где важно удержать подшипник или втулку в правильном осевом положении и предотвратить самопроизвольное ослабление крепления при вращении, вибрации и переменной нагрузке.

Модель KM 5 имеет резьбу M25×1.5, диаметр отверстия 25 мм, наружный диаметр 38 мм и ширину 7 мм. Фиксация выполняется с помощью стопорной шайбы: после затяжки один из язычков шайбы загибается в паз гайки, что помогает удерживать гайку в заданном положении.

Главная особенность SKF KM 5 — компактный типоразмер для узлов с резьбой M25×1.5 и простая механическая фиксация через стопорную шайбу. Это решение удобно для сервисных работ: гайку можно демонтировать и использовать повторно, если она не повреждена, а стопорную шайбу при повторной сборке желательно заменить на новую.

Что означает маркировка KM 5

Маркировка KM 5 указывает на серию стопорной гайки и её типоразмер. Серия KM применяется для стопорных гаек с метрической резьбой, которые фиксируются с помощью стопорной шайбы. Число 5 соответствует типоразмеру гайки с резьбой M25×1.5.

Полное обозначение SKF KM 5 означает, что это стопорная гайка SKF для вала, закрепительной втулки или резьбового участка с диаметром 25 мм и метрической резьбой M25×1.5. Для штатной фиксации гайка должна работать вместе со стопорной шайбой, которая входит в паз вала или втулки и фиксирует гайку через один из наружных пазов.

Главная особенность KM 5: компактная гайка для фиксации подшипников на резьбе M25×1.5

SKF KM 5 относится к компактным стопорным гайкам серии KM. Её используют там, где посадочное пространство ограничено, но требуется надёжная осевая фиксация подшипника, втулки или другого элемента на валу.

В отличие от обычной метрической гайки, KM 5 имеет наружные пазы. Они нужны не только для монтажного ключа, но и для фиксации язычком стопорной шайбы. После затяжки язычок шайбы загибается в паз гайки и снижает риск самопроизвольного ослабления соединения.

Для ремонтных служб это практичная конструкция: гайку можно снять, проверить состояние резьбы и пазов, установить обратно при отсутствии повреждений, а стопорную шайбу заменить. Такой подход снижает риск повторного отказа узла после ремонта.

Где применяется стопорная гайка SKF KM 5

SKF KM 5 применяют в подшипниковых узлах и механизмах с резьбой M25×1.5, где нужно зафиксировать подшипник, закрепительную втулку, шкив, ступицу, шестерню или другой элемент на валу. Гайка подходит для стандартных конструкций, где предусмотрена фиксация стопорной шайбой.

Типовые области применения:

• подшипниковые опоры промышленного оборудования;
• узлы с закрепительными втулками;
• малые и средние электродвигатели;
• насосные агрегаты;
• вентиляторы и воздуходувки;
• редукторы и мотор-редукторы;
• конвейерные приводы;
• приводные валы и промежуточные опоры;
• шкивы, ступицы, муфты и шестерни;
• ремонтные и сервисные работы по замене подшипников;
• узлы, где важно обеспечить осевую фиксацию детали без сложного крепежа.

Когда стоит выбирать SKF KM 5

SKF KM 5 стоит выбирать, если в узле предусмотрена стопорная гайка с резьбой M25×1.5 и фиксацией стопорной шайбой. Это правильное решение для стандартных подшипниковых узлов, где конструкция вала, закрепительной втулки или посадочного места рассчитана именно на гайку серии KM.

Гайка подходит, если для узла важны:

• резьба M25×1.5;
• компактный наружный диаметр 38 мм;
• фиксация через стопорную шайбу;
• надёжное осевое позиционирование подшипника или втулки;
• возможность разборки и повторного обслуживания узла;
• совместимость со стопорной шайбой MB 5;
• совместимость с монтажным ключом HN 5-6;
• простая механическая фиксация без встроенных зажимных винтов.

Когда SKF KM 5 лучше не выбирать

SKF KM 5 не стоит выбирать только по внешнему виду или приблизительному размеру. Для стопорных гаек критична точная резьба, ширина, наружный диаметр, тип фиксации и совместимость со стопорной шайбой. Если в узле используется не M25×1.5, а другая резьба, гайка KM 5 не подойдёт.

Также KM 5 не является гайкой для гидравлического монтажа. Если конструкция узла требует гидравлической гайки для контролируемого монтажа крупного подшипника или демонтажа с большим натягом, нужно рассматривать другую серию изделий, а не стандартную стопорную гайку KM.

Если в конструкции нет паза под стопорную шайбу или требуется фиксация без шпоночного паза, нужно проверить альтернативные гайки с другим способом фиксации. Стандартная KM-гайка рассчитана именно на работу со стопорной шайбой.

Чем SKF KM 5 отличается от обычной метрической гайки

Обычная метрическая гайка предназначена для стандартного резьбового соединения. SKF KM 5 — специализированная стопорная гайка для подшипниковых узлов. У неё есть пазы под монтажный ключ и под фиксацию язычком стопорной шайбы.

Главное отличие — назначение. Обычная гайка просто затягивает соединение, а стопорная гайка KM 5 помогает удерживать подшипник, втулку или другой элемент в точном осевом положении на валу. В подшипниковом узле это влияет на отсутствие смещения, стабильность работы, вибрацию и ресурс оборудования.

Чем SKF KM 5 отличается от KM 4 и KM 6

Стопорные гайки серии KM имеют похожую конструкцию, но разные размеры и резьбу. Поэтому соседние типоразмеры не являются взаимозаменяемыми, даже если внешне выглядят похоже.

• KM 4 — меньший типоразмер для другой резьбы и другого посадочного места.
• KM 5 — гайка с резьбой M25×1.5, наружным диаметром 38 мм и шириной 7 мм.
• KM 6 — больший типоразмер для другой резьбы и другого монтажного диапазона.

При замене нельзя подбирать гайку только по наружному диаметру или приблизительному размеру. Нужно сверять полную маркировку, резьбу, ширину, совместимую шайбу и монтажный инструмент.

Чем SKF KM 5 отличается от гаек с встроенной фиксацией

SKF KM 5 фиксируется с помощью отдельной стопорной шайбы. Это простая и распространённая схема для подшипниковых узлов, но она требует наличия паза под шайбу и правильного загиба язычка после затяжки.

Гайки с встроенной фиксацией используют другой принцип: фиксирующие винты, зажимные элементы или другие механизмы, которые не требуют отдельной стопорной шайбы. Такие решения могут быть удобнее в отдельных конструкциях, но они не являются прямой заменой KM 5 без проверки посадочного места, требований к фиксации и документации оборудования.

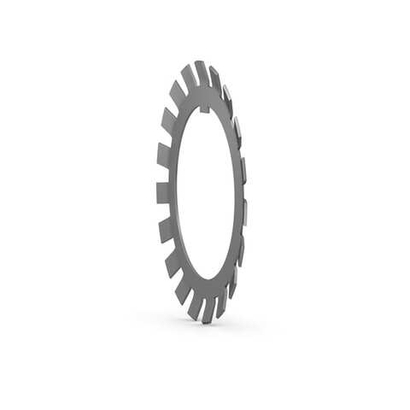

Совместимость SKF KM 5 со стопорной шайбой и инструментом

Для правильной работы SKF KM 5 должна использоваться совместимая стопорная шайба. Шайба входит в паз вала или закрепительной втулки, а один из её язычков после затяжки загибается в паз гайки. Именно это предотвращает непреднамеренное ослабление гайки.

Для монтажа и демонтажа гайки применяется крюковой ключ соответствующего размера. Использование неподходящего инструмента может повредить пазы гайки, сорвать кромки и усложнить последующее обслуживание узла. Для KM 5 указывается монтажный ключ HN 5-6.

Если гайка устанавливается после ремонта, рекомендуется заранее проверить комплектность: сама гайка KM 5, стопорная шайба MB 5, корректный монтажный ключ и документация по процедуре сборки конкретного узла.

Аналоги и замены SKF KM 5

При подборе аналога SKF KM 5 важно сверять не только обозначение «KM 5», но и резьбу, наружный диаметр, ширину, тип фиксации и совместимость со стопорной шайбой. У разных производителей гайки могут иметь похожее обозначение, но перед заменой нужно проверить фактические размеры и требования оборудования.

Возможная замена SKF KM 5 должна соответствовать следующим условиям:

• резьба M25×1.5;
• диаметр отверстия 25 мм;
• наружный диаметр 38 мм;
• ширина 7 мм;
• фиксация стопорной шайбой;
• совместимость со стопорной шайбой MB 5 или её корректным аналогом;
• наличие пазов под монтажный ключ;
• совместимость с валом, втулкой или подшипниковым узлом;
• соответствие требованиям по нагрузке, вибрации и условиям обслуживания.

Если в документации оборудования указана именно SKF KM 5, не стоит автоматически заменять её на соседний типоразмер, обычную гайку или гайку с другим способом фиксации. Ошибка в резьбе или фиксирующем элементе может привести к ослаблению соединения, смещению подшипника и повторному ремонту узла.

Типовые ошибки при подборе и замене SKF KM 5

Стопорная гайка кажется простым элементом, но ошибка при её подборе может привести к проблемам во всём подшипниковом узле. Особенно часто ошибки возникают при замене по внешнему виду, без проверки резьбы и стопорной шайбы.

• Подбор только по наружному диаметру. Важно сверять резьбу M25×1.5, ширину, серию и совместимость со стопорной шайбой.
• Установка без стопорной шайбы. Без шайбы гайка KM 5 не получает штатной механической фиксации от самопроизвольного ослабления.
• Повторное использование повреждённой шайбы. Деформированная или ослабленная шайба может хуже фиксировать гайку.
• Использование неподходящего ключа. Неправильный инструмент повреждает пазы гайки и усложняет демонтаж.
• Замена KM 5 на KM 4 или KM 6. Соседние типоразмеры рассчитаны на другие резьбы и посадочные параметры.
• Недостаточная затяжка. Гайка может ослабнуть, а подшипник или втулка — сместиться по валу.
• Чрезмерная затяжка. В подшипниковом узле это может привести к неправильному осевому положению, повышенному трению или повреждению сопряжённых деталей.
• Монтаж на повреждённую резьбу. Изношенная или загрязнённая резьба мешает корректной затяжке и фиксации.

Типовые симптомы неправильной фиксации гайки

Если стопорная гайка подобрана или установлена неправильно, проблема может проявиться не сразу. Часто узел запускается нормально, но при работе под нагрузкой появляются шум, вибрация, нагрев или осевое смещение деталей.

• Появилась вибрация. Возможная причина — ослабление гайки, неправильная фиксация шайбой или смещение подшипника.
• Подшипник начал греться. Возможная причина — неправильное осевое положение, чрезмерная затяжка или перекос при монтаже.
• Появился осевой люфт. Возможная причина — недостаточная затяжка или повреждение стопорной шайбы.
• Гайка трудно снимается. Возможная причина — повреждение пазов неподходящим инструментом, загрязнение резьбы или коррозия.
• Повторный отказ после ремонта. Возможная причина — заменили подшипник, но не проверили гайку, шайбу, резьбу, вал или закрепительную втулку.

Чек-лист перед заказом SKF KM 5

Перед покупкой SKF KM 5 желательно проверить параметры узла и убедиться, что требуется именно стопорная гайка серии KM с резьбой M25×1.5 и фиксацией стопорной шайбой.

• Проверьте обозначение старой гайки: KM 5.
• Сверьте резьбу: M25×1.5.
• Проверьте наружный диаметр и ширину: 38 мм и 7 мм.
• Уточните, нужна ли стопорная шайба MB 5.
• Проверьте наличие паза под стопорную шайбу на валу или закрепительной втулке.
• Убедитесь, что в узле не требуется гайка с другим способом фиксации.
• Проверьте, не нужен ли монтажный ключ HN 5-6.
• Оцените состояние резьбы на валу или втулке.
• Для ответственных узлов используйте оригинальную гайку SKF и корректный монтажный инструмент.

Монтаж SKF KM 5

Перед монтажом SKF KM 5 необходимо очистить резьбу, проверить отсутствие повреждений и убедиться, что стопорная шайба соответствует типоразмеру гайки. Гайка должна наворачиваться свободно, без перекоса и заедания. Если резьба повреждена, загрязнена или деформирована, корректная затяжка и фиксация могут быть невозможны.

После установки гайку затягивают подходящим монтажным ключом. Затем один из язычков стопорной шайбы загибают в ближайший паз гайки. Не рекомендуется фиксировать гайку ударным инструментом, зубилом или отвёрткой: это повреждает пазы, ухудшает повторную сборку и может привести к неправильной фиксации.

После монтажа следует проверить осевое положение подшипника или втулки, отсутствие перекоса, свободное вращение узла и отсутствие лишнего осевого люфта. Для ответственного оборудования монтаж должен выполняться по регламенту производителя узла.

Как быстро получить КП на SKF KM 5

Чтобы быстрее получить корректное коммерческое предложение на SKF KM 5, в заявке желательно указать не только артикул, но и условия применения. Это помогает исключить ошибку между соседними типоразмерами KM, шайбами MB и альтернативными гайками с другим способом фиксации.

• Требуемый артикул: SKF KM 5.
• Количество гаек.
• Нужна ли стопорная шайба MB 5.
• Нужен ли монтажный ключ HN 5-6.
• Оборудование или узел, где используется гайка.
• Резьба и типоразмер старой гайки, если она идёт на замену.
• Город поставки по Казахстану.
• Нужны ли документы, сертификаты или подтверждение оригинальности.
• Если гайка подбирается на замену — желательно приложить фото маркировки старой гайки и узла.

Почему важно использовать оригинальную SKF KM 5

Стопорная гайка — небольшой, но критически важный элемент подшипникового узла. От неё зависит осевая фиксация подшипника, стабильность положения втулки, отсутствие люфта и надёжность работы оборудования. Неправильно подобранная или некачественная гайка может привести к ослаблению соединения, повреждению подшипника, износу вала и внеплановой остановке оборудования.

Оригинальная SKF KM 5 имеет контролируемую геометрию, корректную резьбу M25×1.5, точные пазы под инструмент и стопорную шайбу, а также параметры, соответствующие технической документации SKF. Для промышленных предприятий это важно, потому что стоимость простоя оборудования обычно значительно выше стоимости самой гайки.

Купить SKF KM 5 в Казахстане

Компания Industrial Motion Solutions поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать стопорную гайку SKF KM 5 для ремонта, технического обслуживания, комплектации подшипниковых узлов и пополнения складского запаса.

Если вам нужно подобрать стопорную шайбу, проверить совместимость гайки с закрепительной втулкой или уточнить, подходит ли SKF KM 5 для конкретного узла, специалисты IMS помогут сверить ключевые параметры: резьбу, наружный диаметр, ширину, тип фиксации, совместимую шайбу, монтажный инструмент и условия эксплуатации.

FAQ по SKF KM 5

Что такое SKF KM 5?

SKF KM 5 — это стопорная гайка с метрической резьбой M25×1.5, предназначенная для фиксации подшипников, закрепительных втулок и других деталей на валу с помощью стопорной шайбы.

Какая резьба у SKF KM 5?

SKF KM 5 имеет метрическую резьбу M25×1.5. Перед заказом важно сверить резьбу старой гайки, вала или закрепительной втулки.

Какие размеры у SKF KM 5?

Основные размеры SKF KM 5: диаметр отверстия 25 мм, наружный диаметр 38 мм, ширина 7 мм.

Какая стопорная шайба нужна для SKF KM 5?

Для SKF KM 5 применяется стопорная шайба соответствующего типоразмера, обычно MB 5. Шайба фиксирует гайку, когда один из её язычков загибается в паз гайки.

Можно ли использовать SKF KM 5 без стопорной шайбы?

Нет, для штатной фиксации гайка KM 5 должна использоваться со стопорной шайбой. Без шайбы гайка не получает полноценной защиты от самопроизвольного ослабления.

Какой инструмент нужен для монтажа SKF KM 5?

Для монтажа и демонтажа SKF KM 5 используется крюковой ключ соответствующего размера. Для этого типоразмера указывается инструмент HN 5-6.

Можно ли повторно использовать SKF KM 5?

Гайку KM 5 можно использовать повторно, если она не повреждена: резьба, торцы и пазы должны быть в исправном состоянии. Стопорную шайбу при повторной сборке лучше заменить на новую.

Чем SKF KM 5 отличается от обычной гайки?

SKF KM 5 — это стопорная гайка для подшипниковых узлов. У неё есть пазы под монтажный ключ и стопорную шайбу, а основная задача — осевая фиксация подшипника или втулки на валу.

Можно ли заменить KM 5 на KM 4 или KM 6?

Нет, без проверки резьбы и размеров такая замена недопустима. KM 4, KM 5 и KM 6 — разные типоразмеры с разными резьбами и посадочными параметрами.

Подходит ли SKF KM 5 для гидравлического монтажа?

Нет, SKF KM 5 не является гайкой для гидравлического монтажа. Если в узле требуется гидравлическая гайка, нужно подбирать другое исполнение.

Где купить SKF KM 5 в Казахстане?

Купить SKF KM 5 в Казахстане можно в Industrial Motion Solutions. Компания поставляет продукцию SKF для промышленных предприятий и помогает подобрать гайки, шайбы, втулки, подшипники и монтажный инструмент под конкретный узел.
