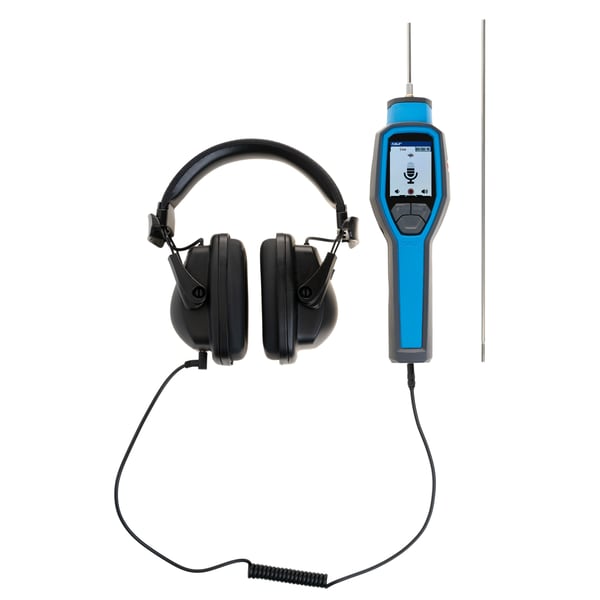

SKF TKST 21 — электронный стетоскоп с записью и анализом звука
SKF TKST 21 — усовершенствованный электронный стетоскоп для прослушивания, записи и сравнительного анализа звуков подшипников и промышленного оборудования. Прибор помогает обнаруживать изменения в работе вращающихся компонентов, сохранять результаты обследований и сравнивать полученные звуки с эталонными образцами SKF.
Контактный щуп воспринимает механические колебания на поверхности машины и передаёт их на встроенный акустический датчик. После обработки и усиления сигнал воспроизводится через защитные наушники. Большой цветной дисплей обеспечивает доступ к настройкам, сохранённым записям и встроенным примерам характерных шумов подшипников.
Запись звуков оборудования
SKF TKST 21 позволяет записывать и сохранять звук непосредственно в памяти прибора. Такая функция полезна при регулярном мониторинге оборудования: специалист может сравнивать текущую запись с предыдущими результатами и отслеживать изменение характера шума.
Сохранённые записи также можно использовать:
-
для подготовки технических отчётов;
-
для консультации со специалистами;
-
для сравнения одинаковых машин;
-
для обучения обслуживающего персонала;
-
для подтверждения появления нового постороннего шума.
Встроенные образцы звуков SKF
В памяти прибора доступны предварительно записанные примеры распространённых проблемных шумов подшипников. Они помогают сопоставить услышанный звук с типовыми акустическими признаками неисправностей.
Такое сравнение облегчает первичную оценку состояния узла, однако не заменяет измерение вибрации и комплексную диагностику оборудования. При обнаружении выраженного отклонения рекомендуется дополнительно проверить температуру, вибрацию, состояние смазки и условия монтажа подшипника.
Два контактных щупа
В комплект входят щупы длиной 70 и 300 мм:
-
короткий щуп применяется на доступных корпусах и механизмах;
-
длинный щуп предназначен для труднодоступных участков оборудования.
Во время работы наконечник устанавливается только на неподвижную поверхность корпуса. Не допускается контакт щупа с валами, муфтами, крыльчатками и другими движущимися элементами.
Где применяется SKF TKST 21
Прибор подходит для обследования:
-
подшипниковых узлов;
-
электродвигателей;
-
насосов;
-
редукторов;
-
компрессоров;
-
вентиляторов;
-
конвейерных приводов;
-
клапанов и трубопроводов;
-
производственных машин и технологических установок.
Стетоскоп особенно полезен при регулярных маршрутах контроля, когда необходимо сохранять результаты и сопоставлять состояние оборудования в разные периоды эксплуатации.
Преимущества SKF TKST 21
-
прослушивание и запись звука оборудования;
-
сохранение результатов в памяти прибора;
-
встроенные эталонные образцы шумов подшипников SKF;
-
большой цветной дисплей;
-
частотный диапазон 30–15 000 Гц;
-
два контактных щупа длиной 70 и 300 мм;
-
защитные наушники для шумной производственной среды;
-
регулируемая громкость;
-
настройка яркости дисплея;
-
регулируемое автоматическое отключение;
-
выход для подключения записывающего оборудования;
-
транспортировочный кейс.
Комплектация
В комплект поставки входят:
-
усовершенствованный электронный стетоскоп SKF TKST 21;
-
защитные наушники;
-
контактный щуп длиной 70 мм;
-
контактный щуп длиной 300 мм;
-
две батареи AA;
-
инструкция по эксплуатации;
-
прочный транспортировочный кейс.

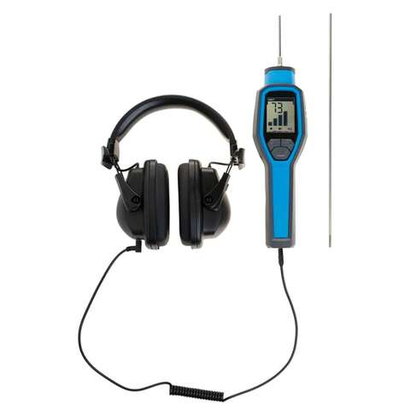

Отличие SKF TKST 21 от TKST 11
SKF TKST 11 предназначен прежде всего для оперативного прослушивания и локализации шума. SKF TKST 21 дополнительно оснащён цветным дисплеем, встроенной функцией записи и сохранения звука, а также библиотекой эталонных образцов.
Поэтому TKST 21 лучше подходит предприятиям, которым требуется не только определить источник шума, но и документировать результаты, сравнивать записи и вести систематический контроль состояния оборудования.
