SKF TMCD 5P — вертикальный индикатор перемещения для гидравлических гаек

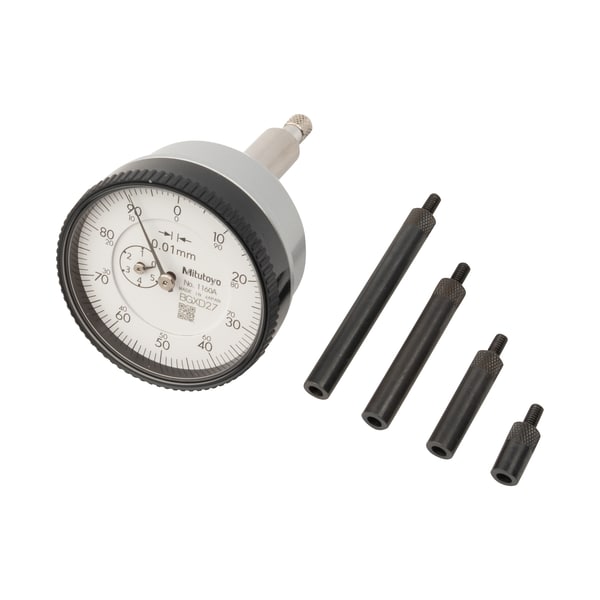

SKF TMCD 5P — вертикальный индикатор часового типа для контроля осевого перемещения поршня гидравлических гаек SKF серии HMV E. Прибор используется при точном монтаже подшипников по методу SKF Drive-up и позволяет измерять расстояние, на которое подшипник перемещается по конической посадочной поверхности.

Диапазон измерения составляет от 0 до 5 мм. Вертикальная конструкция предназначена для условий, в которых индикатор удобнее устанавливать параллельно торцевой поверхности гидравлической гайки или когда боковое пространство рядом с узлом ограничено.

Назначение SKF TMCD 5P

При установке подшипников с коническим отверстием важно контролировать фактическое осевое перемещение. Именно это перемещение определяет степень посадки подшипника и изменение его внутреннего радиального зазора.

SKF TMCD 5P используется для измерения перемещения поршня гидравлической гайки во время монтажа. Контролируемая установка помогает снизить риск:

• недостаточного натяга подшипника;
• чрезмерного уменьшения внутреннего зазора;
• перекоса при монтаже;
• повреждения посадочных поверхностей;
• сокращения расчётного ресурса подшипника.

Применение с гидравлическими гайками HMV E

Индикатор устанавливается в предусмотренное для измерительного прибора отверстие гидравлической гайки. При подаче масла поршень гайки перемещает подшипник вдоль конической посадки, а индикатор показывает величину осевого хода.

SKF TMCD 5P применяется при монтаже:

• сферических роликоподшипников;
• подшипников CARB;
• самоустанавливающихся шарикоподшипников;
• подшипников на закрепительных втулках;
• подшипников на стяжных втулках;
• других совместимых подшипников с коническим отверстием.

Конкретное требуемое перемещение определяется по техническим данным SKF для устанавливаемого подшипника и монтажной схемы.

Вертикальная конструкция

Главным отличием TMCD 5P является вертикальная ориентация измерительного механизма. Она позволяет использовать прибор в компоновках, где горизонтальный индикатор невозможно удобно установить из-за корпуса оборудования, соседних деталей или ограниченного пространства.

Перед применением необходимо проверить:

• совместимость гидравлической гайки с индикатором;
• доступное пространство для вертикальной установки;
• требуемый диапазон измерения;
• положение монтажного узла;
• возможность удобного считывания показаний.

Отличие TMCD 5P от TMCD 10R

Оба индикатора предназначены для измерения осевого перемещения поршня гидравлических гаек и применения по методу SKF Drive-up.

Основные различия:

• SKF TMCD 5P имеет вертикальное исполнение и диапазон 0–5 мм;
• SKF TMCD 10R имеет горизонтальное исполнение и диапазон 0–10 мм.

Выбор зависит от величины предполагаемого перемещения, размера гидравлической гайки и доступного пространства около монтажного узла.

Основные характеристики

• обозначение: SKF TMCD 5P;
• тип: вертикальный индикатор часового типа;
• диапазон измерения: 0–5 мм;
• измеряемая величина: осевое перемещение поршня;
• назначение: точный монтаж подшипников;
• совместимость: гидравлические гайки SKF HMV E;
• метод применения: SKF Drive-up;
• единица измерения: миллиметры.

Преимущества SKF TMCD 5P

• точный контроль осевого перемещения;
• вертикальное исполнение для ограниченного пространства;
• диапазон измерения до 5 мм;
• возможность применения по методу SKF Drive-up;
• снижение риска неправильной посадки подшипника;
• удобство контроля монтажного процесса;
• совместимость с гидравлическими гайками HMV E;
• подходит для профессионального обслуживания оборудования.

Купить SKF TMCD 5P в Казахстане

Компания IMS поставляет вертикальные индикаторы SKF TMCD 5P, гидравлические гайки HMV, насосы и комплектующие для точного монтажа подшипников.

Для подбора необходимо учитывать модель гидравлической гайки, требуемое осевое перемещение и доступное пространство для установки прибора. Доступна поставка по Казахстану, счёт и документы для юридических лиц.
