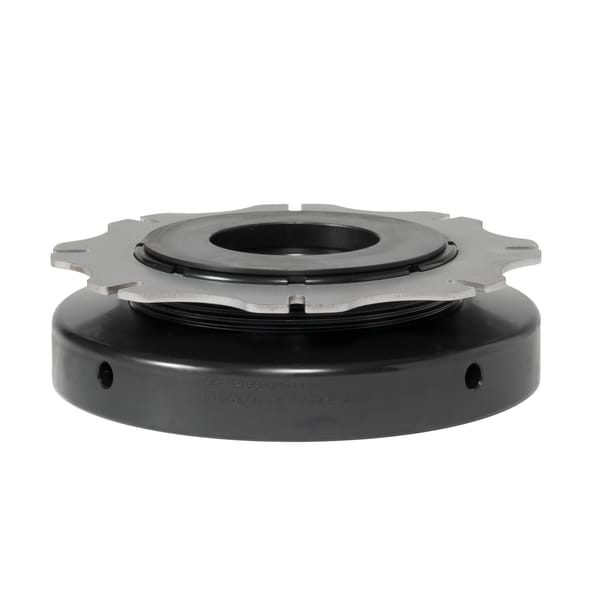

SKF SM 30 ELP-ASTR — низкопрофильная регулируемая опора Vibracon 39×140 мм

SKF SM 30 ELP-ASTR — низкопрофильная регулируемая опора Vibracon

SKF SM 30 ELP-ASTR — низкопрофильная регулируемая опора для монтажа оборудования при ограниченной высоте между лапой машины и фундаментом. Модель изготовлена из легированной стали с нитроуглеродистой обработкой поверхности.

Диаметр отверстия составляет 39 мм, наружный диаметр — 140 мм, номинальная высота — всего 30 мм. Шаг регулировки равен 2 мм.

Низкопрофильное исполнение

Стандартные опоры соответствующего диаметра имеют большую монтажную высоту. Исполнение ELP-ASTR позволяет применять регулируемую опору при модернизации существующих установок, когда положение оборудования и длина фундаментных болтов уже заданы.

SKF SM 30 ELP-ASTR может заменить:

• фрезерованные металлические подкладки;
• пакеты регулировочных пластин;
• эпоксидные опорные элементы;
• индивидуально изготовленные проставки.

Принцип работы

Резьбовой механизм позволяет точно установить высоту точки опоры. Самовыравнивающиеся сопрягаемые поверхности компенсируют небольшую непараллельность лапы машины и основания.

Это помогает сформировать устойчивую монтажную плоскость, устранить мягкую лапу и подготовить оборудование к точной выверке валов.

Преимущества

• высота всего 30 мм;
• размеры 39×140 мм;
• регулировка с шагом 2 мм;
• легированная сталь;
• нитроуглеродистая обработка;
• применение в ограниченном пространстве;
• быстрая установка;
• возможность повторной настройки.
