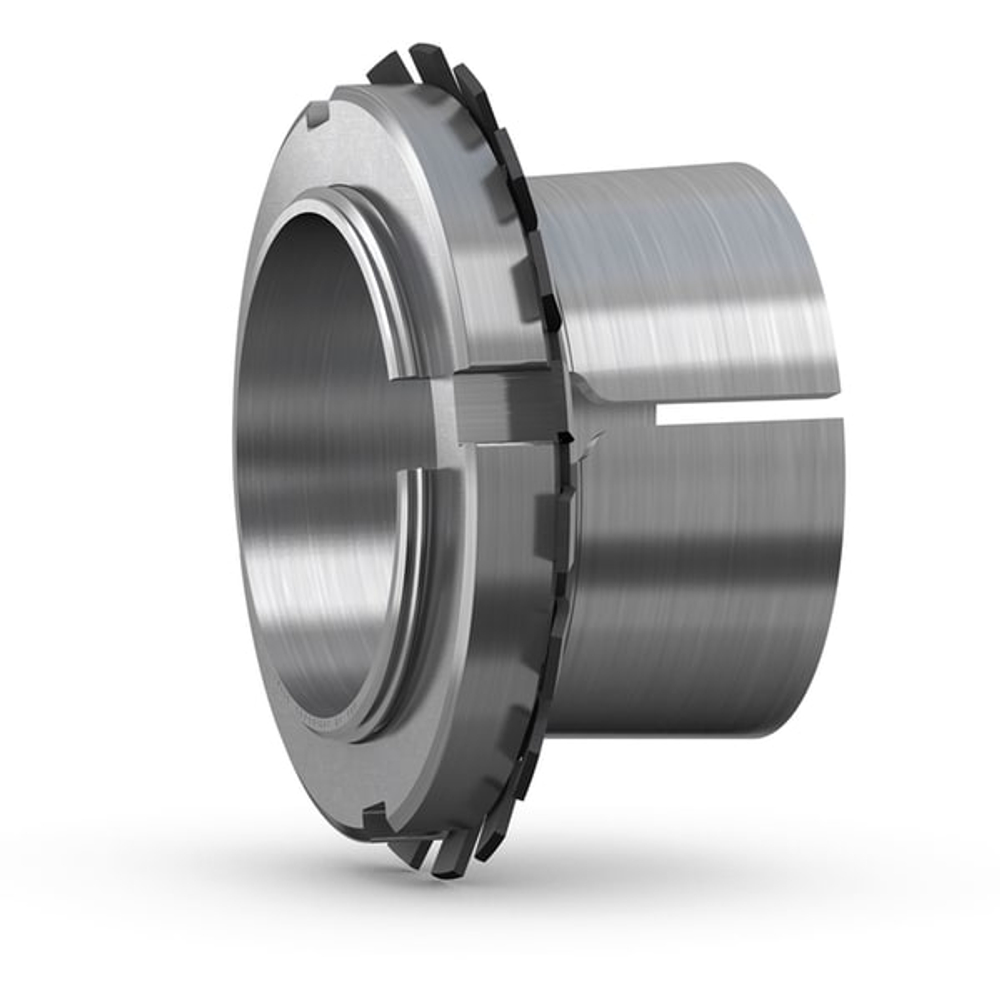

Закрепительная втулка со стопорной гайкой KM и стопорной шайбой MB, метрические размеры H 2313

SKF H 2313 — закрепительная втулка с гайкой KM 13 и стопорной шайбой MB 13 для вала 60 мм

SKF H 2313 — закрепительная втулка для монтажа подшипников с коническим отверстием на цилиндрический вал. Втулка поставляется в комплекте со стопорной гайкой KM 13 и стопорной шайбой MB 13, что позволяет установить подшипник на вал без изготовления конической посадочной поверхности.

Модель H 2313 рассчитана на вал диаметром 60 мм и имеет резьбу M65×2. Втулка применяется в подшипниковых узлах, где требуется надёжно зафиксировать подшипник с коническим отверстием, отрегулировать посадку и обеспечить правильное осевое положение внутреннего кольца на валу.

Главная особенность SKF H 2313 — возможность установить подшипник с коническим отверстием на обычный цилиндрический вал. Это упрощает конструкцию узла, облегчает монтаж и демонтаж, а также делает решение удобным для обслуживания промышленного оборудования, редукторов, вентиляторов, насосов, конвейерных приводов и подшипниковых опор.

Что означает маркировка H 2313

Маркировка H 2313 указывает на закрепительную втулку SKF для метрического вала. Серия H применяется для адаптерных втулок, которые позволяют устанавливать подшипники с коническим отверстием на цилиндрическую посадочную поверхность. Обозначение 2313 связано с типоразмером втулки и подшипниковым узлом, для которого она предназначена.

Полное обозначение SKF H 2313 означает, что это закрепительная втулка для вала 60 мм, которая поставляется с гайкой KM и стопорной шайбой MB. При монтаже гайка затягивает подшипник на коническую поверхность втулки, а шайба фиксирует гайку от самопроизвольного ослабления.

Главная особенность H 2313: монтаж конического подшипника на цилиндрический вал

Закрепительная втулка SKF H 2313 нужна в тех случаях, когда подшипник имеет коническое отверстие, а вал — цилиндрическую посадочную поверхность. Без втулки для такого подшипника потребовалась бы коническая посадка на валу, что усложняет изготовление и ремонт узла.

Втулка имеет коническую наружную поверхность и продольный разрез. При затяжке стопорной гайки подшипник перемещается по конусу втулки, втулка обжимает вал, а внутреннее кольцо подшипника получает требуемую посадку. После достижения нужного положения гайка фиксируется стопорной шайбой.

Такое решение особенно удобно для ремонтных служб: подшипник можно установить на гладкий или ступенчатый вал, а при обслуживании узел можно разобрать без сложной механической обработки посадочного места.

Где применяется закрепительная втулка SKF H 2313

SKF H 2313 применяют в узлах, где требуется установить подшипник с коническим отверстием на цилиндрический вал диаметром 60 мм. Чаще всего такие втулки используют с самоустанавливающимися шарикоподшипниками, сферическими роликоподшипниками и другими подшипниками с коническим отверстием.

Типовые области применения:

• подшипниковые опоры промышленного оборудования;
• вентиляторы и воздуходувки;
• насосные агрегаты;
• редукторы и мотор-редукторы;
• конвейерные приводы;
• дробильное и сортировочное оборудование;
• приводные и промежуточные валы;
• оборудование горнодобывающей, цементной и перерабатывающей промышленности;
• узлы с самоустанавливающимися подшипниками;
• ремонтные работы по замене подшипников с коническим отверстием;
• механизмы, где важно упростить монтаж подшипника на цилиндрический вал.

Когда стоит выбирать SKF H 2313

SKF H 2313 стоит выбирать, если в узле используется подшипник с коническим отверстием, а посадочное место на валу выполнено цилиндрическим. Втулка позволяет зафиксировать подшипник на валу, отрегулировать посадку и обеспечить правильное осевое положение без изготовления конической шейки.

Втулка подходит, если для узла важны:

• вал диаметром 60 мм;
• установка подшипника с коническим отверстием;
• резьба M65×2 под стопорную гайку;
• комплектная поставка с гайкой KM 13 и шайбой MB 13;
• возможность монтажа на гладкий или ступенчатый вал;
• регулируемая посадка подшипника на втулке;
• удобство демонтажа при последующем обслуживании;
• снижение требований к изготовлению конической посадки на валу.

Когда SKF H 2313 лучше не выбирать

SKF H 2313 не стоит выбирать только по внешнему виду или приблизительному диаметру. Для закрепительной втулки критично совпадение диаметра вала, подшипника с коническим отверстием, резьбы, длины втулки, гайки и шайбы. Если вал имеет другой диаметр или подшипник рассчитан на другую втулку, H 2313 не подойдёт.

Втулка H 2313 также не нужна, если в узле используется подшипник с цилиндрическим отверстием. Для такого подшипника нужна обычная цилиндрическая посадка на валу, а не адаптерная втулка.

Если узел рассчитан на гидравлический монтаж или демонтаж с использованием масляных каналов, нужно отдельно проверить исполнение втулки. Стандартная H 2313 не имеет каналов для подачи масла, поэтому не является прямой заменой для втулок, рассчитанных на метод гидравлического монтажа.

Чем SKF H 2313 отличается от обычной втулки

Обычная цилиндрическая втулка обычно используется как проставка или переходной элемент. SKF H 2313 выполняет другую функцию: она создаёт коническую посадочную поверхность для подшипника с коническим отверстием и одновременно обеспечивает фиксацию подшипника на цилиндрическом валу.

Конструкция H 2313 включает разрезную втулку, резьбовую часть, стопорную гайку и стопорную шайбу. При затяжке гайки подшипник перемещается по конусу втулки, а посадка регулируется за счёт осевого перемещения. Поэтому H 2313 нельзя заменять простой проставочной втулкой или произвольной резьбовой деталью.

Чем SKF H 2313 отличается от H 2312 и H 2314

Закрепительные втулки H 2312, H 2313 и H 2314 относятся к одной группе, но имеют разные размеры и рассчитаны на разные валы, подшипники и резьбовые соединения. Они не являются взаимозаменяемыми.

• H 2312 — соседний меньший типоразмер для другого диаметра вала и другого подшипникового узла.
• H 2313 — втулка для вала 60 мм с резьбой M65×2, гайкой KM 13 и шайбой MB 13.
• H 2314 — соседний больший типоразмер для другого диаметра вала и другой посадочной группы.

При замене нужно сверять не только номер втулки, но и диаметр вала, обозначение подшипника, резьбу, гайку, шайбу и монтажное пространство. Ошибка на один типоразмер может привести к невозможности сборки или к неправильной посадке подшипника.

Чем SKF H 2313 отличается от H 313

Втулки H 2313 и H 313 могут выглядеть похожими, но это разные серии. Они предназначены для разных подшипниковых серий и отличаются геометрией, длиной, посадочными параметрами и совместимостью с подшипниками.

Ошибка между H 2313 и H 313 особенно опасна при ремонте: даже если часть размеров кажется близкой, втулка может неправильно посадить подшипник, не обеспечить нужное осевое положение или не подойти по монтажному пространству. Подбирать втулку нужно по документации оборудования или по полному обозначению подшипника и вала.

Чем SKF H 2313 отличается от втулок с гидравлическими каналами

Стандартная SKF H 2313 не предусматривает гидравлические каналы для подачи масла. Она устанавливается механически с помощью стопорной гайки и шайбы. Такой вариант подходит для многих стандартных подшипниковых узлов, где монтажное усилие и размеры позволяют выполнить установку обычным способом.

Для крупных подшипников, тяжёлых посадок или узлов, где требуется контролируемый демонтаж, могут применяться втулки или гайки, рассчитанные на гидравлический метод. В таких случаях H 2313 не следует автоматически заменять на гидравлическое исполнение или наоборот без проверки документации узла.

Совместимость SKF H 2313 с гайкой KM 13 и шайбой MB 13

SKF H 2313 поставляется в комплекте со стопорной гайкой KM 13 и стопорной шайбой MB 13. Гайка используется для осевого перемещения подшипника по конусу втулки и создания нужной посадки. Шайба фиксирует гайку после затяжки.

При повторной сборке важно проверить состояние резьбы, пазов гайки, язычков шайбы и самой втулки. Повреждённая шайба может хуже фиксировать гайку, а повреждённая резьба может мешать корректной затяжке и регулировке посадки подшипника.

Если втулка закупается для ремонта, желательно сразу проверить, нужны ли дополнительные элементы: новая шайба MB 13, запасная гайка KM 13, монтажный ключ, измерительный инструмент для контроля зазора и инструкция производителя оборудования.

Аналоги и замены SKF H 2313

При подборе аналога SKF H 2313 важно сверять не только обозначение, но и все ключевые параметры: диаметр вала, размер подшипника, резьбу, длину втулки, комплектную гайку, стопорную шайбу и условия монтажа. У разных производителей обозначение H 2313 может быть близким, но перед заменой нужно проверить фактические размеры и совместимость с узлом.

Возможная замена SKF H 2313 должна соответствовать следующим условиям:

• диаметр вала 60 мм;
• совместимость с подшипником с коническим отверстием;
• резьба M65×2;
• наличие стопорной гайки KM 13 или совместимого аналога;
• наличие стопорной шайбы MB 13 или совместимого аналога;
• соответствие длины втулки и монтажного пространства;
• совместимость с валом: гладким или ступенчатым;
• соответствие условиям эксплуатации: нагрузка, вибрация, температура, доступность обслуживания.

Если в документации оборудования указана именно SKF H 2313, не стоит автоматически заменять её на H 313, H 2312, H 2314 или втулку другого производителя без проверки размеров. Неправильная втулка может привести к ошибочной посадке подшипника, перегреву, вибрации, осевому смещению и повторному ремонту узла.

Типовые ошибки при подборе и замене SKF H 2313

Закрепительная втулка кажется простой деталью, но в подшипниковом узле она напрямую влияет на посадку подшипника, внутренний зазор, осевое положение и надёжность работы оборудования.

• Подбор только по диаметру вала. Вал 60 мм — важный параметр, но нужно также проверять подшипник, резьбу, длину втулки, гайку и шайбу.
• Путаница между H 2313 и H 313. Это разные серии втулок, которые не следует заменять друг на друга без проверки документации.
• Установка с подшипником цилиндрического отверстия. Закрепительная втулка нужна для подшипников с коническим отверстием, а не для обычных цилиндрических посадок.
• Монтаж без стопорной шайбы. Без шайбы гайка не получает штатной фиксации от самопроизвольного ослабления.
• Повторное использование повреждённой шайбы. Деформированная шайба может хуже фиксировать гайку.
• Чрезмерная затяжка гайки. Подшипник может получить слишком плотную посадку, уменьшенный внутренний зазор, перегрев и сокращение ресурса.
• Недостаточная затяжка гайки. Подшипник может проворачиваться на втулке или получить осевое смещение.
• Монтаж по ударам вместо контролируемой затяжки. Это может повредить гайку, резьбу, шайбу, подшипник или посадочную поверхность.
• Игнорирование контроля внутреннего зазора. Для подшипников с коническим отверстием важно контролировать изменение зазора при посадке.

Типовые симптомы неправильной установки втулки

Если SKF H 2313 подобрана или установлена неправильно, проблема может проявиться после запуска оборудования: сначала в виде шума или вибрации, затем в виде перегрева, смещения подшипника или повторного выхода узла из строя.

• Подшипник греется после монтажа. Возможная причина — чрезмерная посадка на конус, слишком сильное уменьшение внутреннего зазора или перекос.
• Появилась вибрация. Возможная причина — неправильная посадка втулки, осевое смещение, повреждённый вал или недостаточная фиксация гайки.
• Подшипник проворачивается на валу. Возможная причина — недостаточная затяжка или неправильный подбор втулки.
• Гайка ослабла после запуска. Возможная причина — отсутствует или неправильно загнута стопорная шайба.
• Подшипник не садится в нужное положение. Возможная причина — перепутан типоразмер втулки, подшипник или серия H.
• Повторный отказ после ремонта. Возможная причина — заменили подшипник, но не проверили втулку, гайку, шайбу, вал и фактическую посадку.

Чек-лист перед заказом SKF H 2313

Перед покупкой SKF H 2313 желательно проверить параметры узла и убедиться, что требуется именно закрепительная втулка для вала 60 мм с комплектом KM 13 и MB 13.

• Проверьте обозначение старой втулки: H 2313.
• Сверьте диаметр вала: 60 мм.
• Проверьте обозначение подшипника и наличие конического отверстия.
• Сверьте резьбу втулки: M65×2.
• Уточните, нужна ли комплектная гайка KM 13.
• Уточните, нужна ли стопорная шайба MB 13.
• Проверьте монтажное пространство по длине втулки.
• Убедитесь, что в узле не требуется втулка с гидравлическими каналами.
• Проверьте состояние посадочной поверхности вала.
• Для ответственных узлов используйте оригинальную втулку SKF и корректный монтажный инструмент.

Монтаж SKF H 2313

Перед монтажом SKF H 2313 необходимо очистить вал, резьбу, втулку и посадочные поверхности. На валу не должно быть задиров, коррозии, загрязнений и повреждений, которые могут помешать правильной посадке втулки. Подшипник, втулка, гайка и шайба должны соответствовать друг другу по типоразмеру.

Подшипник устанавливается на коническую поверхность втулки и перемещается по ней при затяжке гайки. В процессе монтажа важно контролировать осевое перемещение и изменение внутреннего зазора подшипника. Для самоустанавливающихся и сферических подшипников это особенно важно, потому что чрезмерная посадка может уменьшить зазор и вызвать перегрев.

После достижения нужного положения гайка фиксируется стопорной шайбой. Один из язычков шайбы загибается в паз гайки. Нельзя оставлять гайку без фиксации, использовать повреждённую шайбу или затягивать узел ударным способом без контроля посадки.

Демонтаж и обслуживание узла с SKF H 2313

При демонтаже узла со втулкой H 2313 сначала нужно снять фиксацию стопорной шайбы, затем ослабить гайку и аккуратно снять подшипник с конической поверхности втулки. Если подшипник сидит плотно, не следует повреждать резьбу, пазы гайки или посадочную поверхность ударами.

После разборки нужно проверить состояние втулки: резьбу, коническую поверхность, разрез, следы проворота, задиры и коррозию. Повреждённая втулка может испортить посадку нового подшипника, даже если сам подшипник подобран правильно.

Стопорную шайбу при повторной сборке желательно заменить. Гайку KM 13 можно использовать повторно только при исправной резьбе и неповреждённых пазах.

Как быстро получить КП на SKF H 2313

Чтобы быстрее получить корректное коммерческое предложение на SKF H 2313, в заявке желательно указать не только артикул, но и условия применения. Это помогает исключить ошибку между H 2313, H 313, соседними типоразмерами и втулками с другим способом монтажа.

• Требуемый артикул: SKF H 2313.
• Количество втулок.
• Диаметр вала: 60 мм.
• Обозначение подшипника, который устанавливается на втулку.
• Нужен ли полный комплект с гайкой KM 13 и шайбой MB 13.
• Оборудование или узел, где используется втулка.
• Условия работы: нагрузка, температура, вибрация, загрязнённость, доступность обслуживания.
• Город поставки по Казахстану.
• Нужны ли документы, сертификаты или подтверждение оригинальности.
• Если втулка подбирается на замену — желательно приложить фото маркировки старой втулки, подшипника и узла.

Почему важно использовать оригинальную SKF H 2313

Закрепительная втулка — критически важный элемент подшипникового узла. От неё зависит посадка подшипника, внутренний зазор, осевое положение, отсутствие проворота на валу и стабильность работы оборудования. Неправильно подобранная или некачественная втулка может привести к перегреву, вибрации, повреждению подшипника, износу вала и внеплановой остановке оборудования.

Оригинальная SKF H 2313 имеет контролируемую геометрию, корректную коническую поверхность, точную резьбу M65×2, совместимость с гайкой KM 13 и шайбой MB 13, а также параметры, соответствующие технической документации SKF. Для промышленных предприятий это важно, потому что стоимость простоя оборудования обычно значительно выше стоимости самой втулки.

Купить SKF H 2313 в Казахстане

Компания Industrial Motion Solutions поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать закрепительную втулку SKF H 2313 для ремонта, технического обслуживания, комплектации подшипниковых узлов и пополнения складского запаса.

Если вам нужно подобрать подшипник, проверить совместимость втулки с валом или уточнить, подходит ли SKF H 2313 для конкретного узла, специалисты IMS помогут сверить ключевые параметры: диаметр вала, тип подшипника, резьбу, гайку, стопорную шайбу, монтажное пространство и условия эксплуатации.

FAQ по SKF H 2313

Что такое SKF H 2313?

SKF H 2313 — это закрепительная втулка для установки подшипников с коническим отверстием на цилиндрический вал. Она поставляется со стопорной гайкой KM 13 и стопорной шайбой MB 13.

Для какого диаметра вала подходит SKF H 2313?

SKF H 2313 рассчитана на вал диаметром 60 мм. Перед заказом важно сверить фактический диаметр вала и обозначение подшипника.

Какая резьба у SKF H 2313?

Закрепительная втулка SKF H 2313 имеет резьбу M65×2 под стопорную гайку.

Какая гайка входит в комплект SKF H 2313?

В комплект SKF H 2313 входит стопорная гайка KM 13.

Какая стопорная шайба используется с SKF H 2313?

Для SKF H 2313 используется стопорная шайба MB 13, которая фиксирует гайку после затяжки.

Можно ли использовать SKF H 2313 с подшипником цилиндрического отверстия?

Нет, закрепительная втулка H 2313 предназначена для подшипников с коническим отверстием. Для подшипников с цилиндрическим отверстием такая втулка обычно не требуется.

Чем SKF H 2313 отличается от SKF H 313?

H 2313 и H 313 относятся к разным сериям закрепительных втулок и рассчитаны на разные подшипниковые узлы. Их нельзя заменять друг на друга без проверки размеров и документации оборудования.

Можно ли заменить SKF H 2313 на H 2312 или H 2314?

Нет, без проверки размеров такая замена недопустима. H 2312, H 2313 и H 2314 — разные типоразмеры с разной совместимостью по валу, подшипнику, резьбе, гайке и шайбе.

Есть ли у SKF H 2313 гидравлические каналы?

В стандартном исполнении SKF H 2313 не имеет каналов для подачи масла. Если в узле требуется гидравлический монтаж, нужно проверять другое исполнение или дополнительный монтажный инструмент.

Можно ли повторно использовать гайку и шайбу из комплекта H 2313?

Гайку KM 13 можно использовать повторно, если резьба и пазы не повреждены. Стопорную шайбу MB 13 при повторной сборке желательно заменить на новую, особенно в ответственном узле.

Где купить SKF H 2313 в Казахстане?

Купить SKF H 2313 в Казахстане можно в Industrial Motion Solutions. Компания поставляет продукцию SKF для промышленных предприятий и помогает подобрать втулки, гайки, шайбы, подшипники и монтажный инструмент под конкретный узел.
