SKF TMMK 20-50 — комбинированный комплект для монтажа и демонтажа радиальных шарикоподшипников
SKF TMMK 20-50 — это комбинированный комплект инструментов для быстрого, точного и безопасного монтажа и демонтажа радиальных шарикоподшипников. Набор применяется при обслуживании электродвигателей, насосов, редукторов, вентиляторов, компрессоров, приводных механизмов и другого промышленного оборудования, где важно корректно устанавливать и снимать подшипники без повреждения дорожек качения, тел качения, посадочных поверхностей и сопряжённых деталей.
Комплект TMMK 20-50 рассчитан на работу с радиальными шарикоподшипниками с диаметром отверстия от 20 до 50 мм. Он объединяет инструменты для монтажа и демонтажа в одном кейсе: ударные кольца, монтажные втулки, безынерционный молоток, съёмник, шпиндели, скользящий молоток и вспомогательные элементы. Такой формат удобен для ремонтных служб, сервисных инженеров, монтажных организаций и промышленных предприятий, которым нужен универсальный набор для регулярного обслуживания подшипниковых узлов.
Для чего применяется комплект SKF TMMK 20-50
Комплект SKF TMMK 20-50 применяется для монтажа и демонтажа радиальных шарикоподшипников на валах, в корпусах и в глухих посадочных местах. При правильном использовании инструмент помогает передавать монтажное усилие через соответствующее кольцо подшипника, а не через тела качения. Это снижает риск повреждения подшипника при установке и помогает сохранить ресурс узла после запуска оборудования.
При демонтаже комплект позволяет снимать радиальные шарикоподшипники с валов и из корпусов с помощью специально разработанного съёмника. Захваты съёмника работают с внутренней геометрией подшипника, а усилие демонтажа может создаваться шпинделем или скользящим молотком. Это особенно удобно при ремонте оборудования, где подшипник установлен в труднодоступном месте или в глухом корпусе.
Основные характеристики SKF TMMK 20-50
| Параметр | Значение |
|---|---|
| Производитель | SKF |
| Модель | TMMK 20-50 |
| Тип изделия | Комбинированный комплект для монтажа и демонтажа подшипников |
| Назначение | Монтаж и демонтаж радиальных шарикоподшипников |
| Диапазон отверстий подшипников | 20–50 мм |
| Диапазон наружных диаметров для ударных колец | 42–110 мм |
| Количество ударных колец | 21 шт. |
| Количество монтажных втулок | 2 шт. |
| Размеры втулок | B и C |
| Безынерционный молоток | TMFT 36-H |
| Съёмник | Трёхзахватный съёмник для демонтажа радиальных шарикоподшипников |
| Способ создания усилия при демонтаже | Механический шпиндель или скользящий молоток |
| Размеры кейса | 530 × 110 × 360 мм |
| Вес комплекта | 8,5 кг |
| Применение | Техническое обслуживание, ремонт, монтаж и демонтаж подшипниковых узлов |

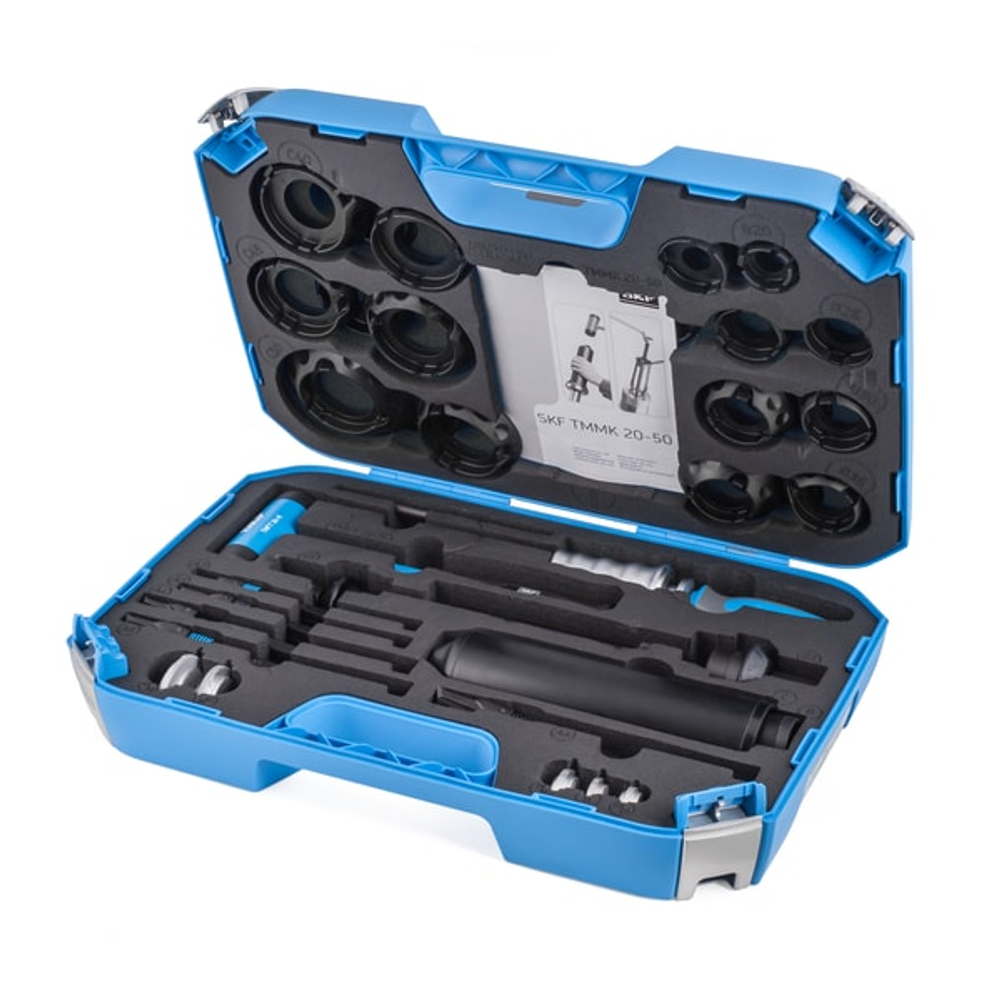

Состав комплекта SKF TMMK 20-50
Комплект TMMK 20-50 поставляется в организованном кейсе, где каждый элемент имеет своё место. Это упрощает хранение, транспортировку и быстрый подбор нужного инструмента при работе на объекте или в ремонтной зоне.
| Элемент комплекта | Назначение |
|---|---|
| Ударные кольца | Используются для передачи монтажного усилия на соответствующее кольцо подшипника |
| Монтажные втулки B и C | Передают усилие от молотка к ударному кольцу при установке подшипника или сопутствующих деталей |
| Безынерционный молоток | Создаёт контролируемое ударное усилие при монтаже |
| Комплект захватов съёмника | Используется для демонтажа радиальных шарикоподшипников |
| Шпиндели S1 и S2 | Применяются для создания усилия при демонтаже подшипника |
| Скользящий молоток | Позволяет демонтировать подшипник ударным вытягивающим усилием |
| Опорные кольца шпинделя | Используются при сборке съёмника и настройке демонтажной схемы |
| Кейс | Обеспечивает хранение, транспортировку и быстрый доступ к элементам комплекта |
Преимущества SKF TMMK 20-50
- Монтаж и демонтаж в одном комплекте. Набор позволяет устанавливать и снимать радиальные шарикоподшипники без подбора разрозненного инструмента.
- Работа с подшипниками 20–50 мм. Комплект рассчитан на распространённый диапазон отверстий радиальных шарикоподшипников, применяемых в промышленном оборудовании.
- Корректная передача монтажного усилия. Подбор ударного кольца и втулки помогает передавать усилие на нужное кольцо подшипника и снижает риск повреждения тел качения.
- Демонтаж из разных посадочных мест. Съёмник помогает снимать подшипники с валов, из корпусов и из глухих посадок.
- Два способа демонтажа. Усилие может создаваться механическим шпинделем или скользящим молотком, что удобно при разных условиях доступа.
- Безынерционный молоток. Молоток помогает передавать эффективное монтажное усилие и снижает отдачу при работе.
- Удобный кейс. Все элементы комплекта размещены в кейсе, что упрощает хранение, транспортировку и контроль комплектности.
- Профессиональное решение SKF. Инструмент разработан для ремонтных и сервисных задач, где важны точность, повторяемость и снижение риска повреждения подшипников.
Где используется комплект TMMK 20-50
SKF TMMK 20-50 применяется на промышленных предприятиях, в ремонтных службах, сервисных подразделениях и монтажных организациях. Комплект востребован там, где регулярно выполняется установка и замена радиальных шарикоподшипников в оборудовании с вращающимися узлами.
Чаще всего комплект TMMK 20-50 используют при обслуживании следующих типов оборудования:
- электродвигателей;
- насосных агрегатов;
- редукторов и мотор-редукторов;
- компрессоров;
- вентиляторов и воздуходувок;
- конвейерных приводов;
- приводных станций;
- станочного оборудования;
- сельскохозяйственной и строительной техники;
- промышленных машин с радиальными шарикоподшипниками.
Почему правильный монтаж подшипников важен
Неправильный монтаж подшипника может привести к повреждению дорожек качения, тел качения, сепаратора или посадочных поверхностей. Если усилие при установке передаётся через неправильное кольцо или через тела качения, подшипник может получить скрытые повреждения ещё до запуска оборудования. В дальнейшем это проявляется повышенной вибрацией, шумом, нагревом и сокращением ресурса узла.
Использование комплекта SKF TMMK 20-50 помогает выполнять монтаж более контролируемо. Специалист подбирает ударное кольцо и втулку под размер подшипника, после чего усилие передаётся на нужную зону. Это особенно важно для радиальных шарикоподшипников, которые чувствительны к ударным нагрузкам и перекосам при установке.
Почему правильный демонтаж подшипников важен
При демонтаже подшипника важно снять его без повреждения вала, корпуса и соседних деталей. Использование неподходящих съёмников, рычагов или ударов по случайным точкам может привести к повреждению посадочных поверхностей, деформации элементов узла и усложнению последующего ремонта.
В комплекте TMMK 20-50 предусмотрен съёмник для демонтажа радиальных шарикоподшипников. Он позволяет работать с подшипниками, установленными на валах, в корпусах и в глухих посадочных местах. Это делает комплект удобным для ремонтных задач, где важна аккуратность и возможность выполнить демонтаж без лишних повреждений.
Когда стоит выбрать SKF TMMK 20-50
Комплект SKF TMMK 20-50 стоит выбирать, если на предприятии регулярно обслуживаются радиальные шарикоподшипники с диаметром отверстия от 20 до 50 мм. Набор особенно полезен для ремонтных подразделений, которые выполняют и монтаж, и демонтаж подшипников, а не только установку новых деталей.
TMMK 20-50 подходит для ситуаций, когда нужно иметь под рукой универсальный комплект для работы с несколькими типоразмерами подшипников. Вместо использования разрозненных оправок, съёмников и молотков специалист получает организованный набор, в котором элементы подобраны для совместной работы.
Преимущества комплекта перед разрозненным инструментом
Разрозненный инструмент часто требует подбора на месте: нужно искать подходящую оправку, съёмник, молоток, опоры и вспомогательные элементы. Это увеличивает время ремонта и повышает риск неправильного приложения усилия к подшипнику или посадочному месту.
SKF TMMK 20-50 решает эту задачу за счёт готового состава комплекта. Ударные кольца, втулки, молоток, съёмник и шпиндели рассчитаны на совместное применение. Это ускоряет работу, повышает повторяемость операций и снижает вероятность повреждения подшипника при монтаже или демонтаже.
Как использовать комплект при монтаже подшипника
Перед монтажом необходимо определить размеры подшипника и выбрать подходящее ударное кольцо. Затем подбирается монтажная втулка, через которую усилие от безынерционного молотка передаётся на кольцо. Важно, чтобы усилие передавалось на то кольцо подшипника, которое устанавливается с натягом.
Если подшипник монтируется на вал, усилие должно передаваться на внутреннее кольцо. Если подшипник устанавливается в корпус, усилие должно передаваться на наружное кольцо. Такой подход помогает избежать передачи нагрузки через тела качения и снижает риск повреждения подшипника во время установки.
Как использовать комплект при демонтаже подшипника
При демонтаже подбирают подходящие захваты съёмника и устанавливают их так, чтобы они корректно работали с подшипником. В зависимости от условий доступа и посадки усилие демонтажа может создаваться механическим шпинделем или скользящим молотком.
Механический шпиндель удобен, когда требуется контролируемое постепенное усилие. Скользящий молоток полезен в ситуациях, когда подшипник установлен в глухом корпусе или доступ к нему ограничен. Выбор схемы демонтажа зависит от конструкции узла, состояния подшипника и требований к сохранности сопряжённых деталей.
Для каких подшипников подходит SKF TMMK 20-50
Комплект предназначен прежде всего для радиальных шарикоподшипников с диаметром отверстия от 20 до 50 мм. Такие подшипники широко применяются в электродвигателях, насосах, вентиляторах, редукторах, приводных механизмах и других промышленных машинах.
Перед применением необходимо сверить тип подшипника, размеры, посадку и доступ к узлу. Для подшипников меньшего диапазона отверстий может подойти другой комплект серии TMMK, а для крупных подшипников могут потребоваться другие монтажные или демонтажные инструменты SKF.
Почему SKF TMMK 20-50 удобен для службы технического обслуживания
Для ремонтных подразделений и сервисных служб комплект SKF TMMK 20-50 удобен тем, что закрывает сразу две задачи: установку и снятие радиальных шарикоподшипников. Это снижает потребность в нескольких отдельных наборах и помогает стандартизировать операции обслуживания.
Организованный кейс упрощает хранение и транспортировку инструмента. Специалист быстро видит, какой элемент нужен для работы, и может проверить комплектность после ремонта. Это особенно важно при выездном сервисе, на производственных площадках и в условиях, где простой оборудования приводит к прямым потерям.
Чем TMMK 20-50 отличается от TMMK 10-35
Основное отличие между комплектами серии TMMK — диапазон подшипников, с которыми они работают. TMMK 10-35 предназначен для радиальных шарикоподшипников с диаметром отверстия от 10 до 35 мм, а TMMK 20-50 — для подшипников с диаметром отверстия от 20 до 50 мм.
Если предприятие обслуживает более компактные подшипниковые узлы, может быть достаточно комплекта TMMK 10-35. Если в оборудовании чаще применяются подшипники среднего размера с отверстиями до 50 мм, лучше выбрать TMMK 20-50. При смешанном парке оборудования оба комплекта могут использоваться совместно.
Купить SKF TMMK 20-50 в Казахстане
Компания Industrial Motion Solutions (IMS) поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать SKF TMMK 20-50 для монтажа, демонтажа и технического обслуживания радиальных шарикоподшипников, а также получить помощь с подбором инструмента под конкретное оборудование.
Если вам нужно подобрать комплект для электродвигателей, насосов, редукторов, компрессоров, вентиляторов или другого промышленного оборудования, специалисты IMS помогут сверить ключевые параметры: тип подшипников, диапазон отверстий, условия монтажа, способ демонтажа и применимость комплекта к вашему узлу. Это снижает риск ошибки при заказе и помогает быстрее выполнить ремонт или плановое обслуживание оборудования.
FAQ по SKF TMMK 20-50
Что такое SKF TMMK 20-50?
SKF TMMK 20-50 — это комбинированный комплект инструментов для монтажа и демонтажа радиальных шарикоподшипников. Он применяется при ремонте, техническом обслуживании и замене подшипниковых узлов.
Для каких подшипников подходит TMMK 20-50?
Комплект подходит для радиальных шарикоподшипников с диаметром отверстия от 20 до 50 мм.
Можно ли использовать TMMK 20-50 только для монтажа?
Да, комплект можно использовать для монтажа подшипников и других деталей, если они подходят по размерам и условиям установки. В набор входит монтажный инструмент с ударными кольцами, втулками и безынерционным молотком.
Можно ли использовать TMMK 20-50 для демонтажа?
Да, комплект включает съёмник, шпиндели и скользящий молоток для демонтажа радиальных шарикоподшипников с валов, из корпусов и из глухих посадочных мест.
Сколько ударных колец входит в комплект?
В комплект SKF TMMK 20-50 входит 21 ударное кольцо.
Сколько монтажных втулок входит в комплект?
В комплект входит 2 монтажные втулки размеров B и C.
Какой диапазон отверстий подшипников поддерживает TMMK 20-50?
Комплект рассчитан на радиальные шарикоподшипники с диаметром отверстия 20–50 мм.
Какие размеры кейса у TMMK 20-50?
Размеры кейса составляют 530 × 110 × 360 мм.
Какой вес комплекта SKF TMMK 20-50?
Вес комплекта составляет около 8,5 кг.
Чем TMMK 20-50 отличается от TMMK 10-35?
TMMK 10-35 рассчитан на подшипники с диаметром отверстия 10–35 мм, а TMMK 20-50 — на подшипники с диаметром отверстия 20–50 мм. TMMK 20-50 выбирают для более крупных радиальных шарикоподшипников.
Где купить SKF TMMK 20-50 в Казахстане?
Купить SKF TMMK 20-50 в Казахстане можно в компании Industrial Motion Solutions. IMS поставляет продукцию SKF для промышленных предприятий и помогает подобрать инструменты для монтажа, демонтажа, ремонта и технического обслуживания оборудования.
