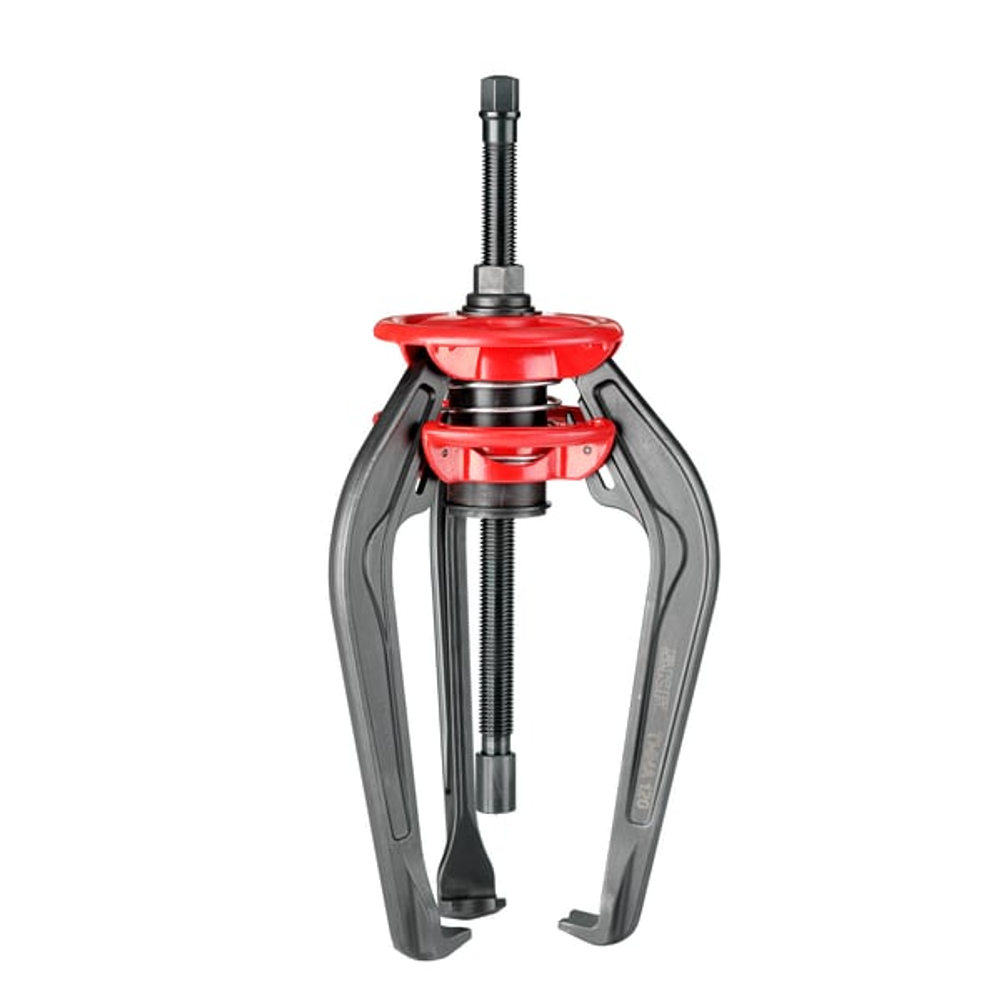

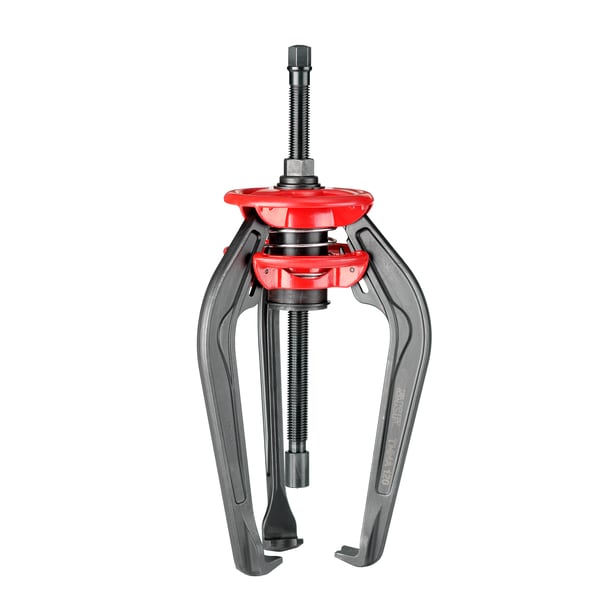

SKF TMMA 120 — механический съёмник EasyPull для демонтажа подшипников
SKF TMMA 120 — это профессиональный механический съёмник серии EasyPull для быстрого, безопасного и контролируемого демонтажа подшипников, шестерён, шкивов, втулок, муфт и других кольцевых деталей, установленных на вал с натягом. Инструмент применяется в промышленном ремонте, сервисном обслуживании, механических мастерских и службах технического обслуживания оборудования.
Модель TMMA 120 рассчитана на максимальное усилие съёма до 120 кН и подходит для компонентов с наружным диаметром до 250 мм. Благодаря пружинному механизму раскрытия лап EasyPull, самоустанавливающейся конструкции и прочному механическому шпинделю съёмник помогает быстро установить захваты за демонтируемую деталь и выполнить снятие без ударных методов.
Для чего применяется SKF TMMA 120
Механический съёмник SKF TMMA 120 применяется для демонтажа деталей, которые установлены на вал с натягом и требуют значительного контролируемого усилия для снятия. Чаще всего инструмент используют при снятии подшипников, шкивов, шестерён, втулок, муфт и других компонентов в приводных механизмах промышленного, строительного и сельскохозяйственного оборудования.
Основная задача TMMA 120 — обеспечить аккуратный демонтаж без ударных нагрузок и без лишнего риска повреждения вала, посадочной поверхности, корпуса, подшипника или соседних деталей. Механический шпиндель создаёт направленное усилие, а конструкция EasyPull помогает быстро установить лапы за демонтируемый компонент и удерживать их в рабочем положении.
Преимущества SKF EasyPull TMMA 120
- Усилие съёма до 120 кН. Съёмник подходит для демонтажа крупных подшипников и других компонентов с плотной посадкой.
- Пружинные лапы EasyPull. Конструкция позволяет установить лапы за демонтируемую деталь одним движением и ускоряет подготовку к работе.
- Три захвата. Трёхлапая схема помогает равномернее распределять усилие вокруг демонтируемого компонента.
- Самоцентрирующаяся конструкция. Центрирующий наконечник помогает правильно расположить шпиндель относительно вала и снизить риск повреждения торца.
- Самоблокирующиеся лапы. Захваты помогают предотвратить соскальзывание съёмника под нагрузкой при корректной установке.
- Прочный механический шпиндель. Механическое создание усилия делает инструмент автономным и не требует отдельного насоса или гидравлической станции.
- Прочная конструкция. Легированные технические стали, закалка и отпущенное состояние материала рассчитаны на профессиональное применение.
- Возможность модернизации. При необходимости механический съёмник можно использовать с гидравлическим генератором усилия SKF TMHS 100.
Где используется SKF TMMA 120
SKF TMMA 120 применяется на предприятиях, где регулярно выполняется демонтаж подшипников и других деталей с натягом. Инструмент востребован в энергетике, металлургии, горнодобывающей отрасли, нефтегазовом секторе, машиностроении, пищевом производстве, сервисных компаниях, ремонтных мастерских и механических цехах.
На практике механический съёмник используют при обслуживании следующих узлов и оборудования:
- электродвигателей;
- насосов и насосных агрегатов;
- редукторов и мотор-редукторов;
- компрессоров;
- вентиляторов и воздуходувок;
- конвейерных приводов;
- валов и подшипниковых узлов;
- шкивов, шестерён и муфт;
- строительной и сельскохозяйственной техники;
- производственных машин и технологических линий.
Почему механический съёмник лучше ударного демонтажа
Ударный демонтаж подшипников, шкивов и шестерён часто приводит к повреждению посадочных поверхностей, валов, корпусов и соседних компонентов. При ударах возникает перекос, появляются задиры, деформация деталей и риск повреждения самого подшипникового узла. В промышленном ремонте такие ошибки могут привести к дополнительным затратам и увеличению времени простоя оборудования.
Механический съёмник SKF TMMA 120 создаёт усилие через шпиндель плавнее и контролируемее, чем ударные методы. Это помогает аккуратно снять деталь с посадки, снизить риск механических повреждений и повысить безопасность демонтажных операций. Особенно важно это при работе с дорогими валами, корпусами и ответственными узлами оборудования.
Особенности конструкции EasyPull
Серия SKF EasyPull отличается пружинным механизмом раскрытия лап. Оператор может быстро расположить лапы за демонтируемым компонентом, а конструкция помогает удерживать их в рабочем положении. Это сокращает время настройки съёмника и снижает вероятность неправильной установки захватов.
Самоблокирующиеся лапы помогают предотвратить соскальзывание под нагрузкой, а самоцентрирующийся наконечник облегчает установку шпинделя по центру вала. Благодаря этому TMMA 120 удобен для регулярного применения в ремонтной зоне и на выездном сервисе.
Механический привод и возможность гидравлической модернизации
SKF TMMA 120 оснащён механическим шпинделем, который позволяет создавать усилие съёма без отдельного насоса, аккумулятора или внешней гидравлической системы. Это делает инструмент автономным и удобным для мастерских, где требуется надёжный съёмник для регулярных демонтажных операций.
При необходимости съёмник может использоваться с гидравлическим генератором усилия SKF TMHS 100. Такая модернизация актуальна, если требуется снизить ручное усилие оператора и ускорить демонтаж деталей с более плотной посадкой.
Для каких посадок подходит SKF TMMA 120
SKF TMMA 120 подходит для демонтажа деталей с цилиндрической посадки на прямом валу, для подшипников, установленных на закрепительных или стяжных втулках, а также для задач с конической посадкой при соблюдении условий доступа и правильного зацепления.
При этом модель не предназначена для демонтажа из глухого расположения в корпусе, где нет возможности установить лапы за компонент. Для таких задач нужно подбирать другой тип съёмника или специальную внутреннюю оснастку.
Когда стоит выбрать SKF TMMA 120
SKF TMMA 120 стоит выбрать, если ремонтной службе нужен мощный механический съёмник для компонентов с наружным диаметром до 250 мм и требуемым усилием съёма до 120 кН. Это рациональное решение для предприятий, где регулярно демонтируются подшипники, шкивы, шестерни и другие детали с натягом, но не требуется сразу покупать гидравлическую версию.
Модель особенно удобна для сервисных инженеров и механиков, которым важны прочность, автономность, высокая сила съёма, быстрый захват и возможность дальнейшей модернизации с помощью гидравлического генератора усилия. Если требуется меньшее усилие или работа с деталями меньшего диаметра, можно рассмотреть меньшие модели серии EasyPull.
Чем TMMA 120 отличается от TMMA 80 и TMMA 60
TMMA 120 — самая мощная механическая модель в линейке EasyPull по сравнению с TMMA 60 и TMMA 80. Она рассчитана на усилие до 120 кН и наружный захват до 250 мм, поэтому подходит для более крупных деталей и более тяжёлых демонтажных операций.
Если ремонтная служба работает преимущественно с небольшими подшипниками и шкивами, может быть достаточно меньшей модели. Если же на предприятии встречаются крупные приводные узлы, тяжёлые подшипники и компоненты с плотной посадкой, TMMA 120 даёт больший запас по усилию и диапазону захвата.
Как правильно подбирать механический съёмник
При подборе съёмника необходимо учитывать наружный диаметр детали, глубину посадки, доступное пространство вокруг узла, требуемое усилие съёма, тип посадки и возможность надёжного зацепления лапами. Для SKF TMMA 120 ключевыми параметрами являются наружный захват 75–250 мм, длина захвата 250 мм и усилие до 120 кН.
Перед заказом рекомендуется сверить геометрию демонтируемой детали и убедиться, что лапы смогут надёжно зайти за компонент. Если доступ ограничен, деталь установлена в корпусе или требуется захват за внутреннее кольцо подшипника, может потребоваться съёмник с сепаратором или специальная внутренняя оснастка.
Безопасность при работе с SKF TMMA 120
Перед началом демонтажа необходимо убедиться, что деталь не зафиксирована стопорными кольцами, винтами, шпонками, гайками или другими крепёжными элементами. Съёмник должен быть установлен соосно с валом, а лапы должны надёжно захватывать демонтируемый компонент.
Усилие следует увеличивать плавно, без рывков и перекоса. Если деталь не двигается при допустимой нагрузке, необходимо остановиться и проверить причину сопротивления. Принудительное превышение нагрузки или работа с неправильным зацеплением может привести к повреждению инструмента, детали или оборудования.
Преимущества SKF TMMA 120 для службы технического обслуживания
Для службы ТОиР SKF TMMA 120 удобен тем, что позволяет быстро выполнять демонтаж крупных промышленных компонентов без сложной подготовки и без отдельного гидравлического оборудования. Инструмент достаточно мощный для тяжёлых ремонтных задач и при этом остаётся автономным механическим решением.
Использование EasyPull помогает сократить время демонтажа, снизить риск повреждения посадочных мест и повысить безопасность ремонта. Это особенно важно на предприятиях, где простой оборудования приводит к прямым производственным потерям, а повреждение вала или корпуса может значительно увеличить стоимость ремонта.
Купить SKF TMMA 120 в Казахстане
Компания Industrial Motion Solutions (IMS) поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать SKF TMMA 120 — механический съёмник EasyPull для демонтажа подшипников, шестерён, шкивов и других кольцевых деталей с посадкой с натягом.
Если вам необходимо подобрать съёмник для электродвигателя, насоса, редуктора, компрессора, вентилятора, конвейерного привода или другого промышленного оборудования, специалисты IMS помогут сверить усилие съёма, диапазон захвата, длину лап, тип посадки и применимость инструмента к вашей задаче. Это снижает риск ошибки при заказе и помогает подготовить ремонтную службу к безопасному и эффективному демонтажу.
FAQ по SKF TMMA 120
Что такое SKF TMMA 120?
SKF TMMA 120 — это механический трёхзахватный съёмник серии EasyPull для демонтажа подшипников, шестерён, шкивов и других кольцевых деталей, установленных на вал с натягом.
Какое максимальное усилие съёма у TMMA 120?
Максимальное усилие съёма составляет 120 кН.
Какой диапазон наружного захвата у SKF TMMA 120?
Ширина наружного захвата составляет 75–250 мм.
Сколько захватов у TMMA 120?
Съёмник имеет 3 захвата, что помогает равномернее распределять усилие при демонтаже.
Какой максимальный момент шпинделя у SKF TMMA 120?
Максимальный момент шпинделя составляет 265 Н·м.
Для каких деталей подходит SKF TMMA 120?
Съёмник подходит для демонтажа подшипников, шестерён, шкивов, втулок, муфт и других кольцевых компонентов, установленных на вал с натягом.
Можно ли использовать TMMA 120 для глухой посадки в корпусе?
Нет, SKF TMMA 120 не предназначен для демонтажа из глухого расположения в корпусе, где невозможно установить лапы за компонент. Для таких задач требуется другой тип съёмника.
Можно ли модернизировать TMMA 120 до гидравлического варианта?
Да, для TMMA 120 может использоваться гидравлический генератор усилия SKF TMHS 100, который помогает снизить ручную нагрузку и ускорить демонтаж.
Что входит в комплект SKF TMMA 120?
В комплект входит 1 съёмник TMMA 120 с механическим приводом, 1 тюбик смазки привода LGEV2/0.035 и 1 печатная инструкция по эксплуатации.
Чем TMMA 120 отличается от TMMA 80?
TMMA 120 рассчитан на большее усилие съёма и больший диапазон захвата. Его выбирают для более крупных деталей и тяжёлых демонтажных операций, где возможностей меньшей модели может быть недостаточно.
Где купить SKF TMMA 120 в Казахстане?
Купить SKF TMMA 120 в Казахстане можно в компании Industrial Motion Solutions. IMS поставляет продукцию SKF для промышленных предприятий и помогает подобрать инструменты для демонтажа, монтажа, ремонта и технического обслуживания оборудования.
