Описание

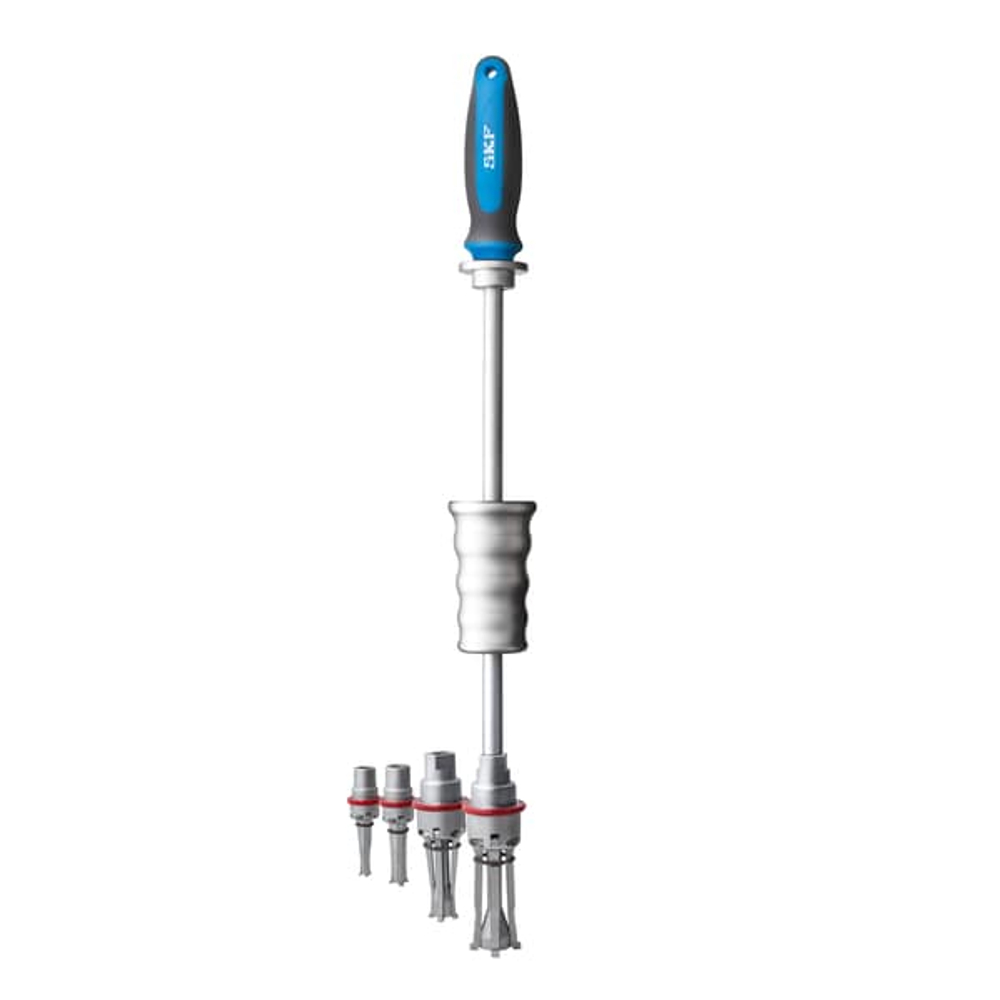

Комплекты внутренних съёмников SKF TMIP 7–28 предназначены для демонтажа подшипников с посадкой по наружному кольцу из корпусов. Съёмник отвечает требованиям надлежащей прочности и долговечности, а также поставляется в комплекте с различными съёмниками, которые подходят для широкого диапазона диаметров отверстий подшипников. Применение скользящего молотка позволяет увеличить монтажные усилия, а его эргономическая конструкция повышает безопасность труда. Данный комплект отличается запатентованной SKF конструкцией нагруженных пружинами съёмников для более лёгкого и быстрого демонтажа.
Характеристики
Размеры кейса (д x в x ш)
530 x 85 x 180 mm
Покрытие
Цинковое покрытие
Комплектация
4 съёмника, размер от E7-9 до E20-28;1 скользящий молоток, размер S1;1 инструкция по эксплуатации в печатном виде (не зависит от языка);1 кейс (размер X)
Needed free depth behind workpiece (Aₘₐₓ)
TMIP E7-9: 6 mm; TMIP E10-12: 6 mm;TMIP E15-17: 7.5 mm;TMIP E20-28: 10 mm
Housing depth (max) (Hₘₐₓ)
TMIP E7-9: 39 mm; TMIP E10-12:45 mm;TMIP E15-17: 55 mm;TMIP E20-28: 60 mm
Suitable for workpiece dismounting from a Blind arrangement (housing with shaft)
Нет
Suitable for workpiece dismounting from a Cylindrical seating (straight shaft)
Нет
Dismounting force generation
Скользящий молоток
Suitable for workpiece dismounting from a Housing
Да
Suitable for bearing dismounting from a Sleeve (adapter or withdrawal sleeve)
Нет
Suitable for bearing dismounting from a Tapered seating (conical shaft)
Нет
Extractor Hexagonal head size (AF)
All: 15 mm
Total extractor length (Gₘₐₓ)
TMIP E7-9: 91 mm; TMIP E10-12: 91 mm;TMIP E15-17: 118 mm;TMIP E20-28: 127 mm
Материал
Среднеуглеродистые стали и легированные технические стали, закалённые и отпущенные
Материал рукоятки
Ручка открывателя: сталь, скользящий молоток: термопластичный эластомер
Total number of extractors in kit
4x : TMIP E7-9, TMIP E10-12 , TMIP E15-17, TMIP E20-28
Total number of sliding hammers in kit
1x :TMIP S1
Рекомендуемые области применения
Для демонтажа подшипников, шестерён, шкивов и других промышленных кольцевых деталей в промышленном, строительном и сельскохозяйственном оборудовании, установленных в корпусе с натягом
Slide hammer total length
417 mm
Slide hammer weight(s)
1.0 kg
Особенности
Уникальная подпружиненная система захвата для удобства работы
Workpiece width (max) (Wₘₐₓ)
TMIP E7-9: 10 mm;TMIP E10-12:11 mm;TMIP E15-17: 18 mm;TMIP E20-28: 24 mm
Ширина захвата изнутри (d)
7–28 mm
Suitable for bearing type(s)
Все
Бренд
SKF
