SKF TMIP 7-60 — комплект внутренних съёмников подшипников для демонтажа из корпусов
SKF TMIP 7-60 — это профессиональный комплект внутренних съёмников подшипников, предназначенный для демонтажа подшипников из корпусов, когда посадка выполнена по наружному кольцу, а вал уже снят. Набор применяется в ремонтных службах, механических мастерских, сервисных подразделениях и на промышленных предприятиях, где требуется быстро, безопасно и контролируемо извлекать подшипники из посадочных мест.
Комплект TMIP 7-60 подходит для подшипников с диаметром отверстия от 7 до 60 мм. В набор входят внутренние съёмники разных диапазонов и два скользящих молотка, что позволяет работать как с небольшими подшипниками, так и с более крупными узлами. Конструкция съёмников SKF помогает надёжно зафиксироваться за внутреннее кольцо подшипника и передать демонтажное усилие без повреждения корпуса и посадочных поверхностей.
Для чего применяется SKF TMIP 7-60
SKF TMIP 7-60 применяется для демонтажа подшипников из корпусов, гнёзд и посадочных мест, когда подшипник установлен с натягом по наружному кольцу. Такая ситуация часто встречается в электродвигателях, насосах, редукторах, вентиляторах, компрессорах, конвейерных приводах и другом промышленном оборудовании.
Если вал уже снят, а подшипник остаётся в корпусе, обычный наружный съёмник часто неприменим. Внутренний съёмник устанавливается через отверстие подшипника, раскрывается за внутренним кольцом и позволяет извлечь подшипник с помощью скользящего молотка. Это снижает риск повреждения корпуса, посадочного гнезда и соседних элементов оборудования.
Основные характеристики SKF TMIP 7-60
| Параметр | Значение |
|---|---|
| Производитель | SKF |
| Модель | TMIP 7-60 |
| Тип изделия | Комплект внутренних съёмников подшипников |
| Назначение | Демонтаж подшипников из корпусов при посадке по наружному кольцу |
| Диапазон отверстий подшипников | 7–60 мм |
| Применение | Извлечение подшипников из корпусов, когда вал снят |
| Тип съёмников | Внутренние подпружиненные съёмники |
| Съёмники в комплекте | TMIP E7-9, TMIP E10-12, TMIP E15-17, TMIP E20-28, TMIP E30-40, TMIP E45-60 |
| Скользящие молотки | 2 шт. |
| Длина скользящих молотков | 417 мм и 557 мм |
| Размеры кейса | 530 × 110 × 360 мм |
| Масса комплекта | 9,4 кг |
| Тип хранения | Прочный переносной кейс |
| Особенность конструкции | Подпружиненные съёмники с быстрым позиционированием за внутренним кольцом |

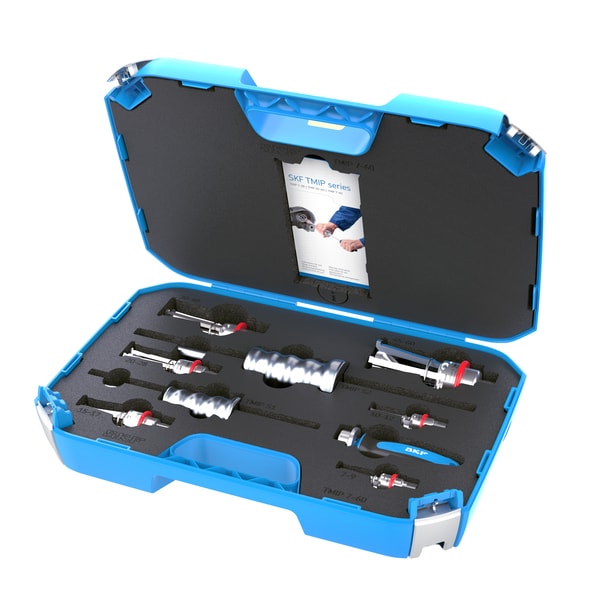

Состав комплекта SKF TMIP 7-60
Комплект SKF TMIP 7-60 включает внутренние съёмники для нескольких диапазонов отверстий подшипников. Это позволяет использовать один набор для разных типоразмеров подшипников, не подбирая отдельный инструмент под каждый размер.
| Съёмник | Диапазон отверстия подшипника | Назначение |
|---|---|---|
| TMIP E7-9 | 7–9 мм | Демонтаж малых подшипников из корпусов |
| TMIP E10-12 | 10–12 мм | Демонтаж компактных подшипниковых узлов |
| TMIP E15-17 | 15–17 мм | Работа с подшипниками малого и среднего размера |
| TMIP E20-28 | 20–28 мм | Демонтаж подшипников из корпусов электродвигателей, насосов и приводов |
| TMIP E30-40 | 30–40 мм | Работа с более крупными подшипниками промышленных узлов |
| TMIP E45-60 | 45–60 мм | Демонтаж крупных подшипников в пределах диапазона комплекта |
| Скользящий молоток | 417 мм | Создание ударного осевого усилия при демонтаже малых и средних подшипников |
| Скользящий молоток | 557 мм | Создание повышенного демонтажного усилия для более крупных подшипников |
Преимущества SKF TMIP 7-60
- Широкий диапазон применения. Комплект подходит для подшипников с отверстиями от 7 до 60 мм.
- Демонтаж из корпусов. Набор предназначен для случаев, когда подшипник установлен по наружному кольцу и остаётся в корпусе после снятия вала.
- Подпружиненные съёмники. Конструкция позволяет быстро установить съёмник за внутреннее кольцо подшипника.
- Надёжный зацеп. Когтевая форма съёмника обеспечивает уверенную фиксацию за внутренним кольцом и передачу демонтажного усилия.
- Два скользящих молотка. В комплект входят молотки разной длины для работы с разными размерами подшипников и разным требуемым усилием.
- Сокращение времени демонтажа. Быстрое позиционирование съёмника помогает ускорить ремонтные операции.
- Безопасность работы. Эргономичная конструкция скользящего молотка помогает прикладывать демонтажное усилие более контролируемо.
- Прочный кейс. Все элементы удобно хранить, транспортировать и использовать на выездных работах.
Где используется SKF TMIP 7-60
SKF TMIP 7-60 используется на промышленных предприятиях и в ремонтных подразделениях, где регулярно выполняется демонтаж подшипников из корпусов. Комплект особенно полезен там, где обслуживаются разные типоразмеры оборудования и требуется универсальный набор внутренних съёмников.
На практике TMIP 7-60 применяют при ремонте и обслуживании следующих узлов:
- электродвигателей;
- насосов и насосных агрегатов;
- редукторов и мотор-редукторов;
- вентиляторов и воздуходувок;
- компрессоров;
- конвейерных приводов;
- подшипниковых корпусов;
- станочного оборудования;
- производственных линий;
- строительной, сельскохозяйственной и промышленной техники.
Почему для демонтажа из корпуса нужен внутренний съёмник
Когда подшипник остаётся внутри корпуса, обычный наружный съёмник часто не может зацепиться за деталь. У оператора нет доступа к наружному кольцу или задней части подшипника, поэтому попытка использовать неподходящий инструмент может привести к повреждению корпуса, перекосу подшипника или появлению задиров на посадочном месте.
Внутренний съёмник решает эту задачу иначе. Он вводится через отверстие подшипника, раскрывается за внутренним кольцом и извлекает подшипник осевым усилием. Это делает демонтаж более контролируемым и снижает риск повреждения посадочного гнезда.
Подпружиненные съёмники SKF
Внутренние съёмники SKF серии TMIP имеют подпружиненную конструкцию. Она помогает быстро и правильно установить съёмник за внутреннее кольцо подшипника одним движением. Это особенно важно при серийном ремонте или при работе в условиях ограниченного доступа.
Надёжный зацеп за внутреннее кольцо позволяет прикладывать высокое демонтажное усилие через скользящий молоток. При правильном выборе размера съёмника и корректной установке инструмент помогает извлекать подшипник без перекоса и без чрезмерного повреждения посадочных поверхностей.
Скользящие молотки в комплекте
Комплект TMIP 7-60 поставляется с двумя скользящими молотками длиной 417 мм и 557 мм. Скользящий молоток создаёт осевое ударное усилие, которое передаётся на съёмник и помогает извлечь подшипник из корпуса.
Более короткий молоток удобен для малых и средних подшипников, а более длинный позволяет получить большее демонтажное воздействие при работе с крупными подшипниками в пределах диапазона комплекта. Наличие двух молотков делает набор более универсальным и удобным для ремонтных служб.
Для каких подшипников подходит SKF TMIP 7-60
SKF TMIP 7-60 подходит для широкого диапазона подшипников с отверстиями от 7 до 60 мм. Комплект может применяться для демонтажа радиальных шариковых подшипников, самоустанавливающихся шариковых подшипников, радиально-упорных шариковых подшипников, сферических роликоподшипников и других типоразмеров, если геометрия узла позволяет установить съёмник.
Перед применением важно проверить диаметр отверстия подшипника, ширину подшипника, наличие пространства за внутренним кольцом и глубину корпуса. Если съёмник выбран неправильно или зацеп недостаточен, демонтаж может быть небезопасным и привести к повреждению деталей.
Когда стоит выбрать SKF TMIP 7-60
SKF TMIP 7-60 стоит выбрать, если ремонтной службе нужен универсальный комплект внутренних съёмников для подшипников с отверстиями от 7 до 60 мм. Набор особенно актуален для предприятий, где обслуживаются разные типы оборудования и часто встречаются подшипники, оставшиеся в корпусе после снятия вала.
Если на предприятии используются только малые подшипники до 28 мм, может быть достаточно комплекта SKF TMIP 7-28. Если же требуется покрыть весь диапазон от малых до более крупных подшипников, TMIP 7-60 будет более универсальным решением благодаря расширенной комплектации и двум скользящим молоткам.
Чем SKF TMIP 7-60 отличается от наружных съёмников
Наружные съёмники применяются, когда есть возможность зацепиться за внешнюю часть подшипника, шестерни, шкива или другой детали. Они удобны при демонтаже компонентов с валов, но часто неприменимы, если подшипник находится внутри корпуса.
SKF TMIP 7-60 предназначен именно для внутреннего демонтажа. Съёмник устанавливается через отверстие подшипника и захватывает его изнутри. Это делает комплект подходящим для задач, где наружные лапы не могут обеспечить зацеп или доступ к детали отсутствует.
Как правильно подбирать внутренний съёмник
При выборе внутреннего съёмника необходимо учитывать диаметр отверстия подшипника, ширину подшипника, глубину расположения в корпусе, наличие пространства за внутренним кольцом и допустимое усилие демонтажа. Для SKF TMIP 7-60 ключевым параметром является диапазон отверстий 7–60 мм.
Перед началом работы нужно выбрать съёмник, соответствующий отверстию подшипника. Слишком маленький съёмник не обеспечит надёжный зацеп, а слишком большой может не войти в отверстие или повредить детали. После выбора размера необходимо убедиться, что лапы съёмника раскрылись за внутренним кольцом и удерживаются стабильно.
Безопасность при работе с SKF TMIP 7-60
Перед демонтажом необходимо убедиться, что подшипник не удерживается стопорными кольцами, крышками, буртами, фиксирующими элементами или другими деталями. Рабочая зона должна быть очищена, а съёмник должен быть установлен строго по оси подшипника.
При работе со скользящим молотком важно удерживать инструмент уверенно и наносить усилие по оси демонтажа. Если подшипник не выходит, необходимо остановиться и проверить причину сопротивления. Избыточное ударное воздействие без анализа причины может привести к повреждению корпуса, съёмника или обслуживаемого узла.
Преимущества SKF TMIP 7-60 для службы технического обслуживания
Для службы ТОиР комплект TMIP 7-60 удобен тем, что закрывает широкий диапазон внутренних демонтажных задач одним набором. Разные съёмники, два скользящих молотка и прочный кейс позволяют быстро подготовиться к работе и не тратить время на поиск отдельного инструмента под каждый подшипник.
Использование специализированного внутреннего съёмника помогает сократить время демонтажа, снизить риск повреждения корпуса и повысить безопасность ремонта. Это особенно важно на предприятиях, где простой оборудования приводит к прямым потерям, а повреждение посадочного места может значительно увеличить стоимость ремонта.
Купить SKF TMIP 7-60 в Казахстане
Компания Industrial Motion Solutions (IMS) поставляет промышленную продукцию SKF для предприятий Казахстана. У нас можно заказать SKF TMIP 7-60 — комплект внутренних съёмников подшипников для демонтажа из корпусов в диапазоне отверстий 7–60 мм.
Если вам необходимо подобрать внутренний съёмник для электродвигателя, насоса, редуктора, вентилятора, компрессора, конвейерного привода или другого промышленного оборудования, специалисты IMS помогут сверить диаметр отверстия подшипника, глубину корпуса, условия доступа и применимость инструмента к вашей задаче. Это снижает риск ошибки при заказе и помогает подготовить ремонтную службу к безопасному и эффективному демонтажу.
FAQ по SKF TMIP 7-60
Что такое SKF TMIP 7-60?
SKF TMIP 7-60 — это комплект внутренних съёмников подшипников для демонтажа подшипников из корпусов, когда посадка выполнена по наружному кольцу и вал уже снят.
Для какого диапазона отверстий подходит SKF TMIP 7-60?
Комплект подходит для подшипников с диаметром отверстия от 7 до 60 мм.
Какие съёмники входят в комплект TMIP 7-60?
В комплект входят съёмники TMIP E7-9, TMIP E10-12, TMIP E15-17, TMIP E20-28, TMIP E30-40 и TMIP E45-60.
Сколько скользящих молотков входит в комплект?
В комплект SKF TMIP 7-60 входят 2 скользящих молотка длиной 417 мм и 557 мм.
Для чего нужен скользящий молоток?
Скользящий молоток создаёт осевое ударное усилие, которое передаётся на внутренний съёмник и помогает извлечь подшипник из корпуса.
Можно ли использовать TMIP 7-60 для снятия подшипника с вала?
Основное назначение TMIP 7-60 — демонтаж подшипников из корпусов, когда вал снят, а подшипник остаётся в посадочном месте. Для снятия подшипников с валов обычно применяются наружные, обратные или гидравлические съёмники другого типа.
Какие размеры кейса у SKF TMIP 7-60?
Размеры кейса составляют 530 × 110 × 360 мм.
Какой вес комплекта SKF TMIP 7-60?
Масса комплекта составляет около 9,4 кг.
Чем TMIP 7-60 отличается от TMIP 7-28?
TMIP 7-28 рассчитан на подшипники с отверстиями 7–28 мм. TMIP 7-60 закрывает более широкий диапазон — от 7 до 60 мм — и подходит для ремонтных служб, которым нужно работать как с малыми, так и с более крупными подшипниками.
